超精密电流/电压/功率监控器
Silergy     06.08.2022

5G时代,高速率、低延迟、大容量、高体验感的智能通信服务为现代生活带来着了极大的便利,而其配套基站,网络设备,数据中心产生的巨大能耗也成为亟需解决的问题。通信终端通过智能化技术调节能耗以实现用电优化,因此精确监测电流和功率变得更加重要。

矽力杰超精密电流/电压/功率监控器SQ52201支持-40°C~+125°C环境温度,适用于交换机、路由器、核心网设备、骨干网设备、传输网设备、无线基站、新能源汽车充电站等多种严苛的汽车、工业应用场合。



矽力杰电流/功率监控器方案



SQ52201是一款支持高边及低边双向电流检测的高精度电流、总线电压及功率监视器,具有I2C和SMBUS兼容接口。

SQ52201可对采样电阻所产生的差分电压和总线电源电压进行精确采样。采样数据在器件内部进行处理,通过可编程校准值、取平均值功能与内部乘法器相结合,可实现电流值和功率值的直接读取。SQ52201同时具备可编程报警功能,可提供丰富的警报源设置,使应用系统更加可靠。

SQ52201可在0~36V的共模总线电压范围内检测电流,与电源电压无关。该器件由一个2.7~5.5V的单电源供电。I2C兼容接口具有多达16个可编程地址。

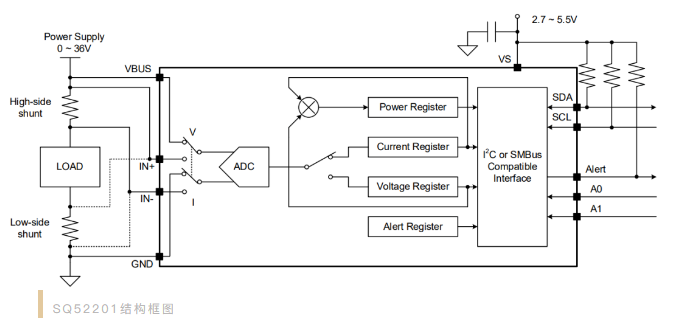

SQ52201  超精密I2C输出电流/电压/功率监控器

  • 总线检测电压范围: 0 ~36 V
  • 高侧或低侧检测
  • 双向电流检测
  • 电流、电压和功率检测报警功能
  • 高精度:
    • 0.02%的差分电压增益误差(典型值)
    • 0.02%的总线电压增益误差(典型值)
    • 2.5μV差分失调电压(典型值)
    • 1.25mV总线失调电压(典型值)
  • 可配置的平均次数
  • 可配置的转换时间
  • 灵活报警触发机制
  • 16 个可编程地址
  • 兼容高速I2C模式
  • 采用2.7~5.5V单电源供电
  • 超薄小尺寸封装:MSOP10 (3×3)





工作模式



SQ52201内置16位高精度ADC,可以通过配置寄存器实现Shunt和BUS输入模式切换。

Shunt模式下,通过检测外置采样电阻两端的电压实现线上电流的测量。SQ52201输入范围为 -81.92mV ~ +81.9175mV,支持正负电流检测,最小分辨仅为2.5uV,若采样电阻为10mΩ,小至0.25mA的电流变化都可感知。

BUS模式下,SQ52201输入范围为0V至36V,最小分辨仅为1.25mV,可实时监测总线电压变化。

SQ52201可检测系统电流、总线电压,并由内置乘法器计算系统功率,借由I2C进行交互。通过寄存器配置ALERT功能,实现过流、欠流、过压、欠压等多种异常情况报警,提高系统安全性,减轻主机处理负荷。



特性曲线



SQ52201在全温度范围内拥有极小输入失调电压和增益误差,极为优秀的共模抑制比,在各种环境下都能精确地检测系统的电气性能。
