SQ76003AQNC

正在量产
Application Note
高效率, 3MHz, 3A内置电感同步降压稳压器
    Part NumberSQ76003AQNC
    Vin_min (V)2.7
    Vin_max (V)5.5
    Io_max (A)3
    Vref Accuracy±1.5%
    Efficiency up to86
    Fsw (MHz)3
    Iq (uA)68
    Rdson135
    Rdson215
    Interface
    PackageQFN3×3-10
    • 内部开关（顶部/底部）的低 RDS(ON)：35/15 mΩ
    • 2.75~5.5V 输入电压范围
    • 3 MHz 开关频率最大限度地减少了外部组件
    • 内部软启动限制浪涌电流
    • 3A 连续输出电流能力
    • 关断模式消耗<0.1μA 电源电流
    • 100% Dropout 操作
    • 电源良好指示器
    • 过流保护/欠压锁定/过温保护
    • 符合 RoHS 标准且无卤素
    • 紧凑型封装：QFN3×3-10

    评估板

    • 98003A.JP

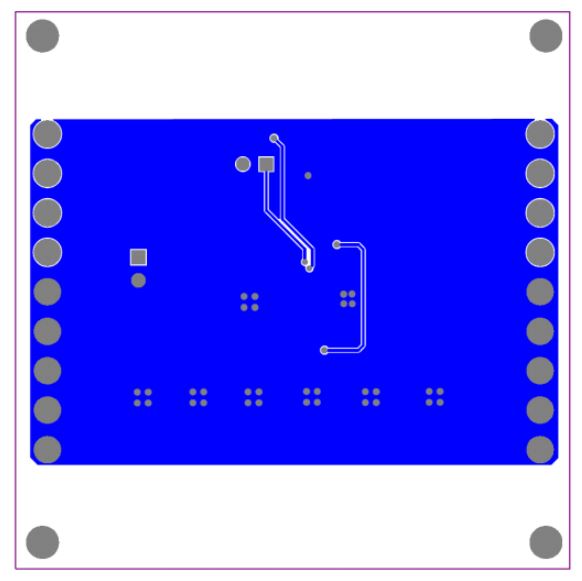

      评估板照片

    • 98003A-.JP

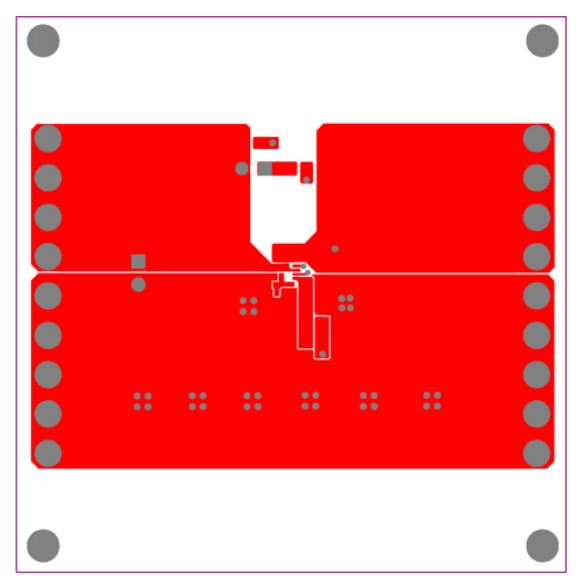

      评估板照片

    • 98003A--.JP

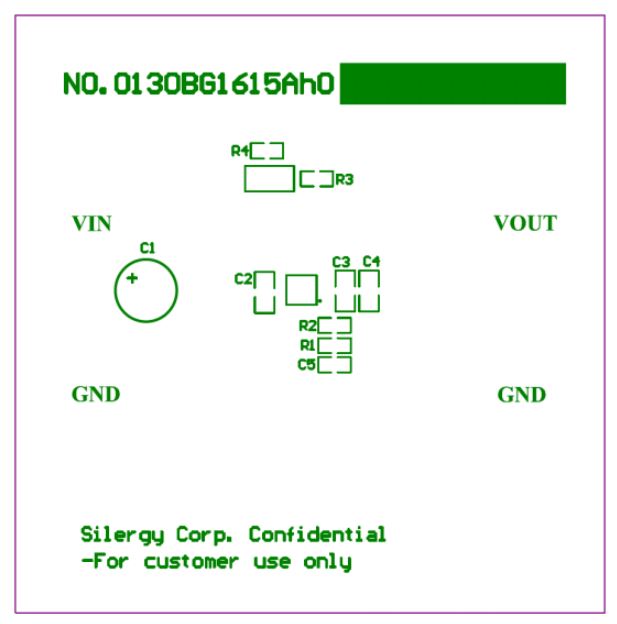

      评估板照片

    EVB_SQ76003AQNC

    EVB_SQ76003AQNC评估板用于评估一款 3MHz、3A 同步降压稳压器SQ76003AQNC，它在一个小型封装（3.0mm×3.0mm，H=1.1mm max）中集成了电感和控制芯片。
