SQ76081QUC

正在量产
Application Note
高效率 3MHz，0.6A，内置电感同步降压稳压器
    Part NumberSQ76081QUC
    Vin_min (V)2.5
    Vin_max (V)5.5
    Io_max (A)0.6
    Vref Accuracy±2%
    Efficiency up to80
    Fsw (MHz)3
    Iq (uA)40
    Rdson1230
    Rdson2150
    Interface
    PackageQFN2x1.5-8

    • 内部开关（顶部/底部）的低RDS(ON)： 230mΩ/150mΩ
    • 集成电感以最大限度地减少外部组件和 PCB 布局设计
    • 2.5~5.5V 输入电压范围
    • 输出电压可调
    • 3MHz 的高开关频率最大限度地减少了外部组件
    • 内部软启动限制浪涌电流
    • 100% Dropout 操作
    • 符合 RoHS 且无卤素
    • 输出自动放电功能
    • 紧凑型封装：QFN2×1.5-8

    评估板

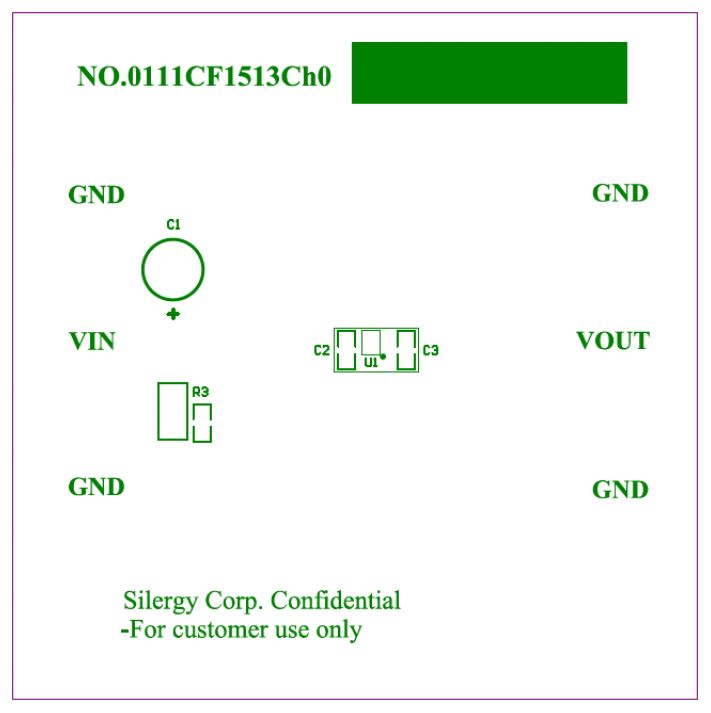

    • 98081.JP

      评估板照片

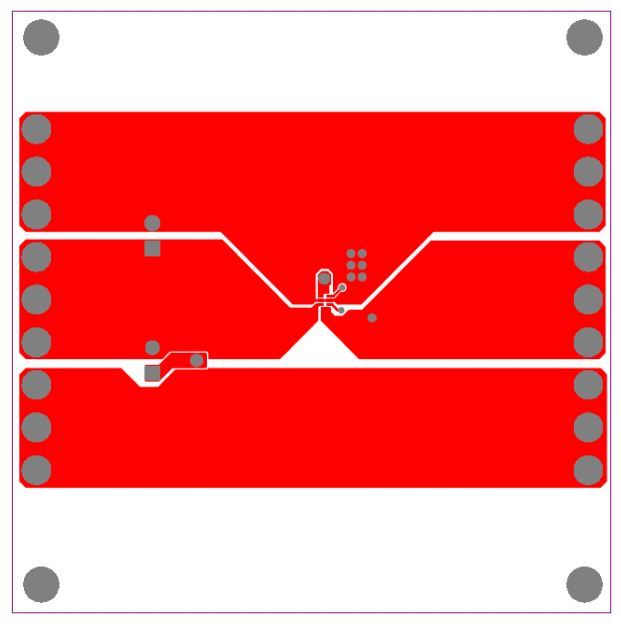

    • 98081-.JP

      评估板照片

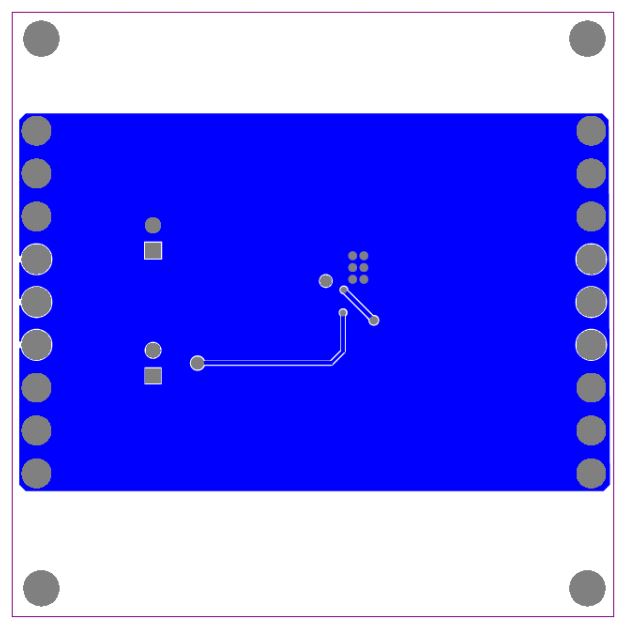

    • 98081--.JP

      评估板照片

    EVB_SQ76081QUC

    EVB_SQ76081/A/B/C/D/E评估板用于评估3MHz、0.6A同步降压转换器SQ76081/A/B/C/D/E，它在一个小型封装（2.0mm×1.5mm，H=1.0mm）中集成了电感和控制芯片。
