SQ76103ATRC

正在量产
Application Note
高效，内置电感，1MHz，3A，18V输入同步降压稳压器
    Part NumberSQ76103ATRC
    Vin_min (V)4.5
    Vin_max (V)18
    Io_max (A)3
    Vref Accuracy±1%
    Efficiency up to91
    Fsw (MHz)1
    Iq (uA)180
    Rdson150
    Rdson230
    Interface
    PackageQFN3×3-7
    • 内部开关（顶部/底部）的低RDS(ON)：50mΩ/30mΩ
    • 4.5~18V输入电压范围
    • 3A负载电流能力
    • ±1％ 0.6V精度
    • 伪恒定频率：1MHz
    • 即时PWM架构可实现快速瞬态响应
    • 内部软启动限制了浪涌电流
    • 限流折返模式输出短路保护
    • 具有自动恢复功能的过温保护
    • 逐周期峰值电流限制
    • 输入欠压锁定
    • 符合RoHS标准且无卤素
    • 紧凑型封装：QFN3×3-7

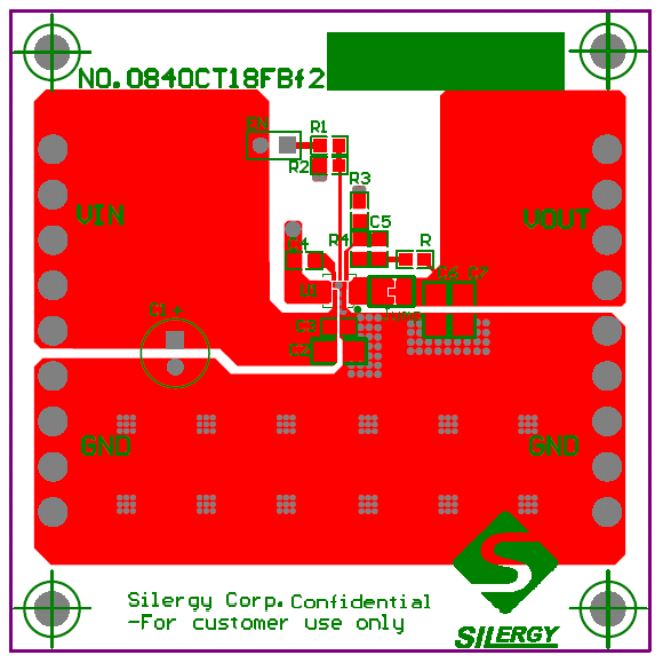

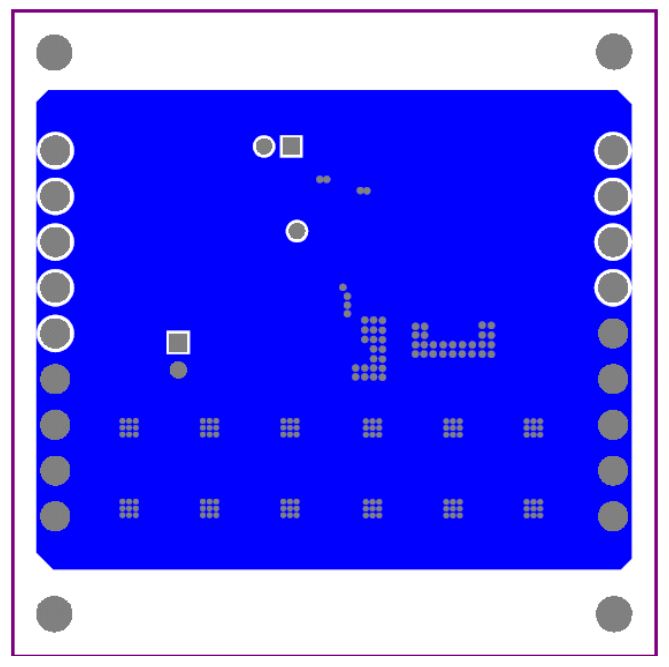

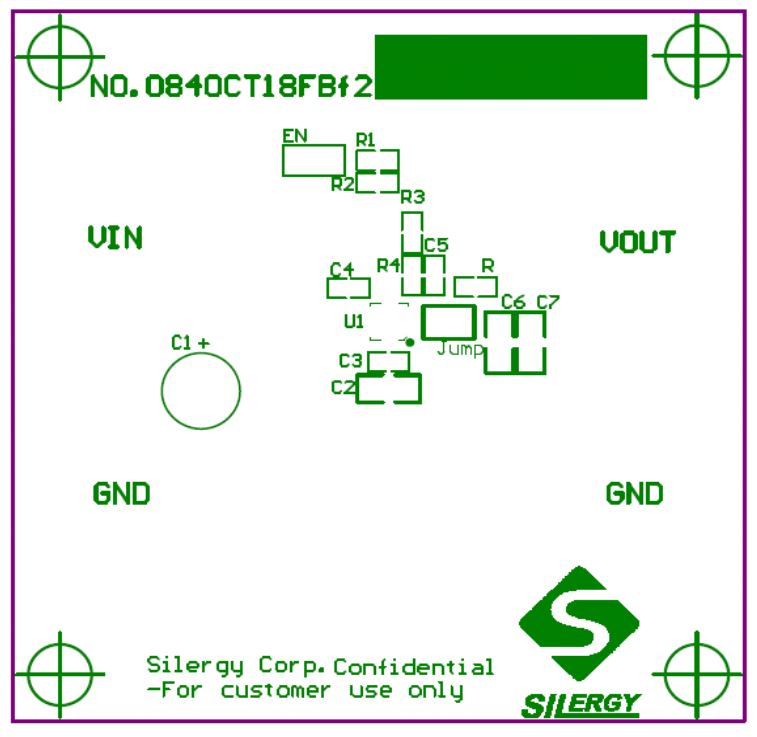

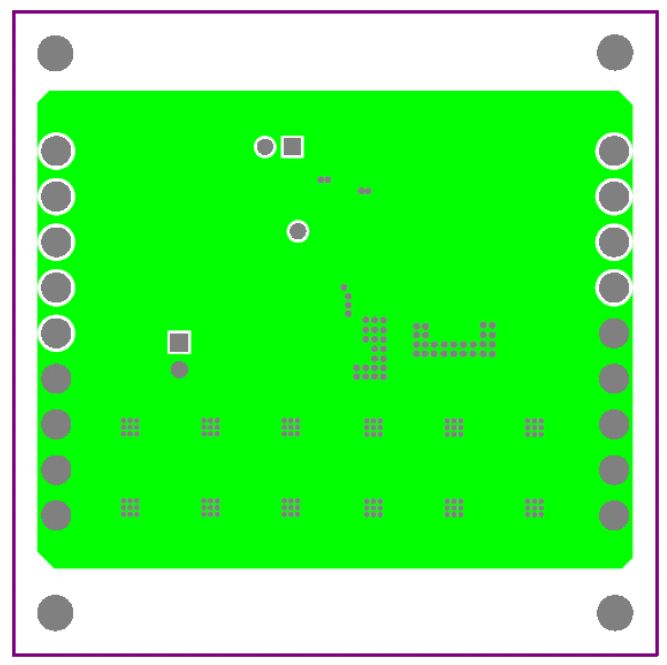

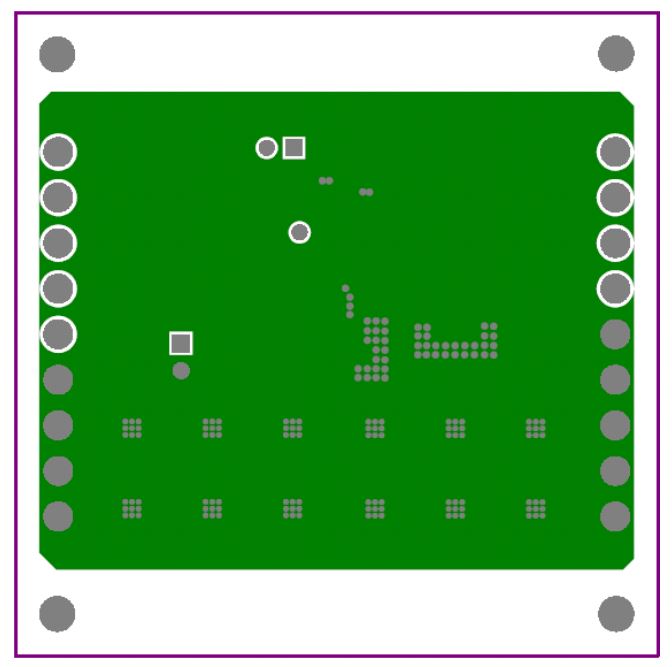

    评估板

    • 98103A.JP

      评估板照片

    • 98103A--.JP

      评估板照片

    • 98103A-.JP

      评估板照片

    • 98103A----.JP

      评估板照片

    • 98103A---.JP

      评估板照片

    EVB_SQ76103ATRC

    EVB_SQ76103ATRC评估板用于评估可提供3A电流的，高效1MHz同步降压DC/DC转换器SQ76103ATRC，它将电感集成到紧凑的3×3×2mm封装中。
