SQ76401AWHQ

正在量产
Application Note
6μA静态电流，1A, 2.1MHz 36V输入同步降压调节器
    Part NumberSQ76401AWHQ
    Vin_min (V)4.25
    Vin_max (V)36
    Io_max (A)1
    Vref Accuracy±1%
    Efficiency up to90% @ 12VIN, 3.3VOUT
    Fsw (MHz)2.1
    Iq (uA)6
    Rdson1
    Rdson2
    Interface
    PackageQFN3×2.5-10
    • 输入电压范围：4.25-36V
    • 1A负载电流能力
    • 输出1V可调
    • 2.1MHz固定开关频率
    • 低静态电流设计
    • 内部软启动限制浪涌电流
    • 打嗝模式输出短路保护
    • 具有自动恢复功能的过温保护
    • 电源良好指示
    • 符合RoHS标准且无卤素
    • 紧凑封装:QFN3×2.5-10，最大高度:1.75mm

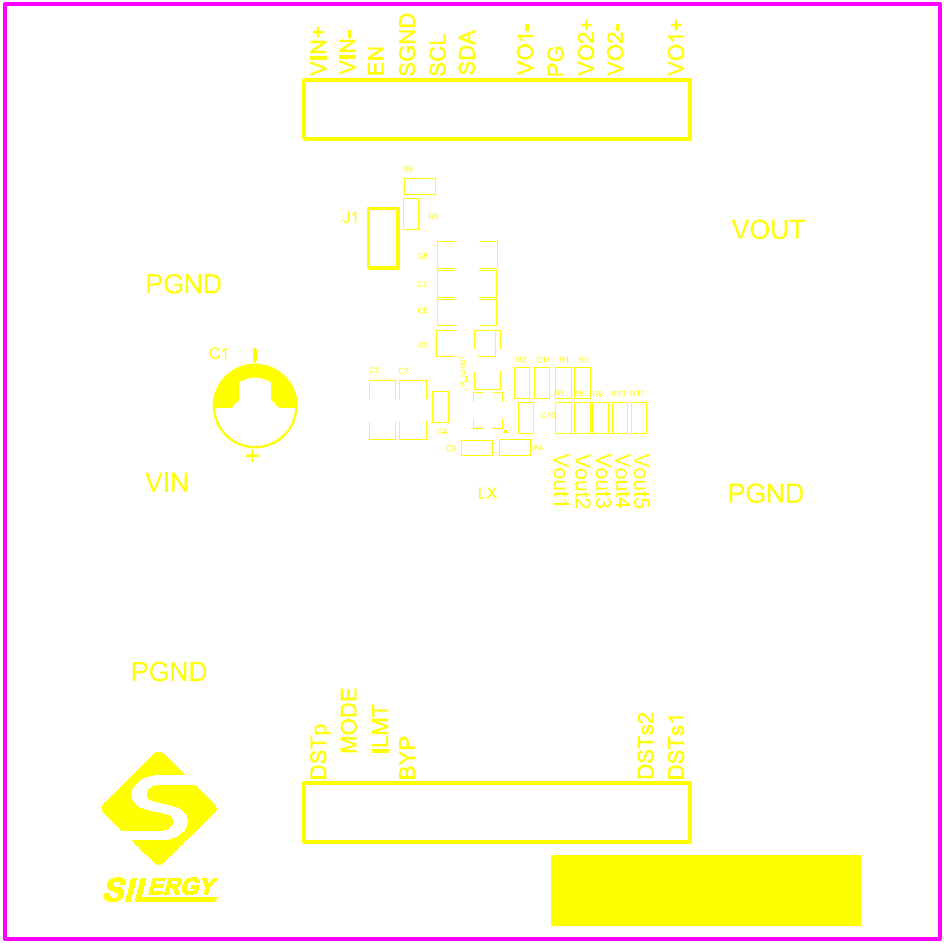

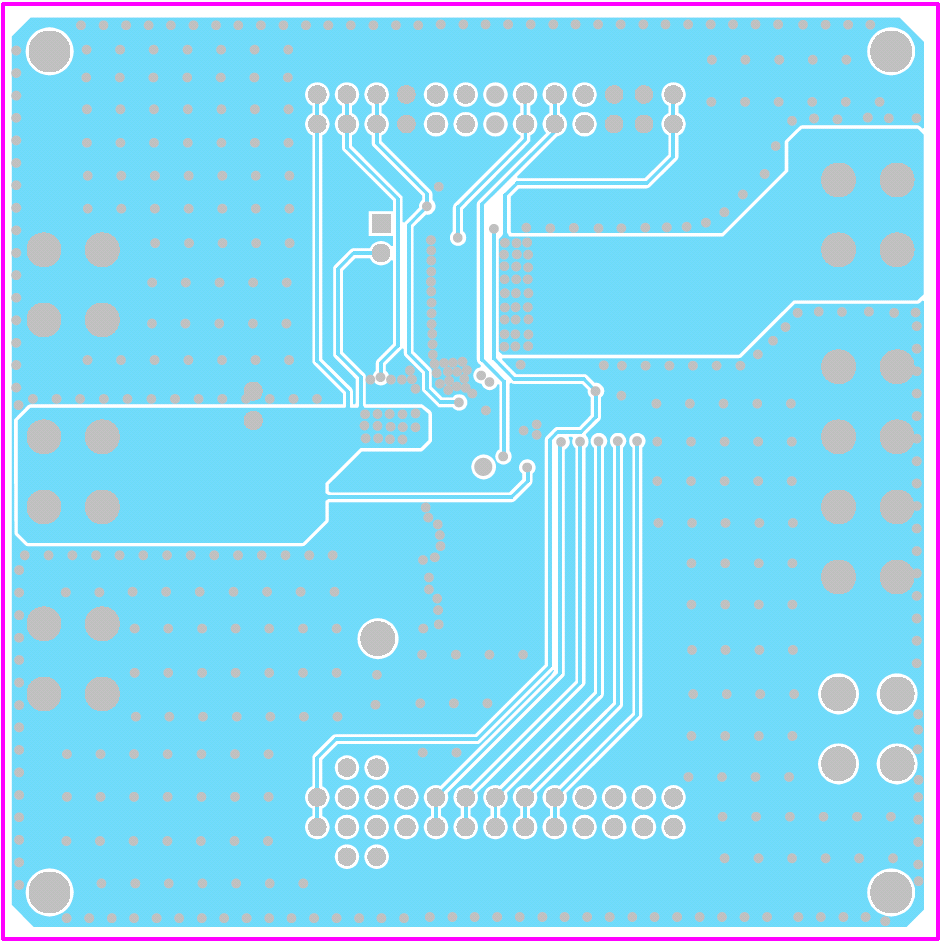

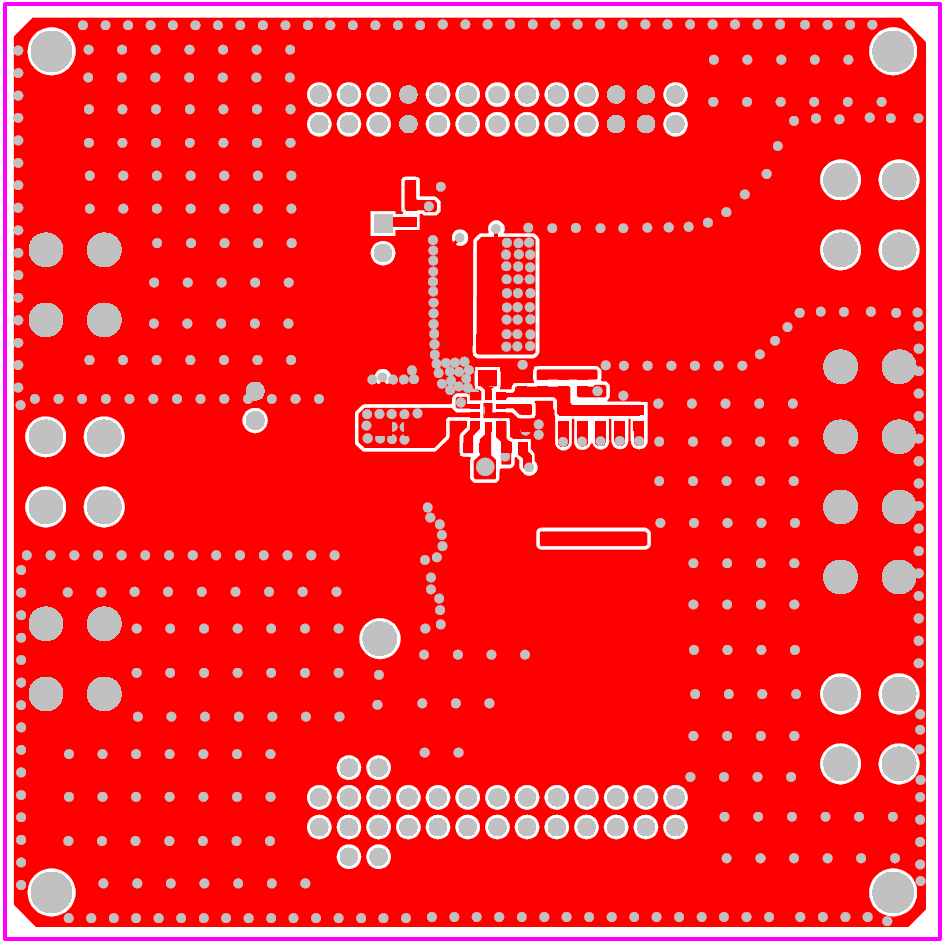

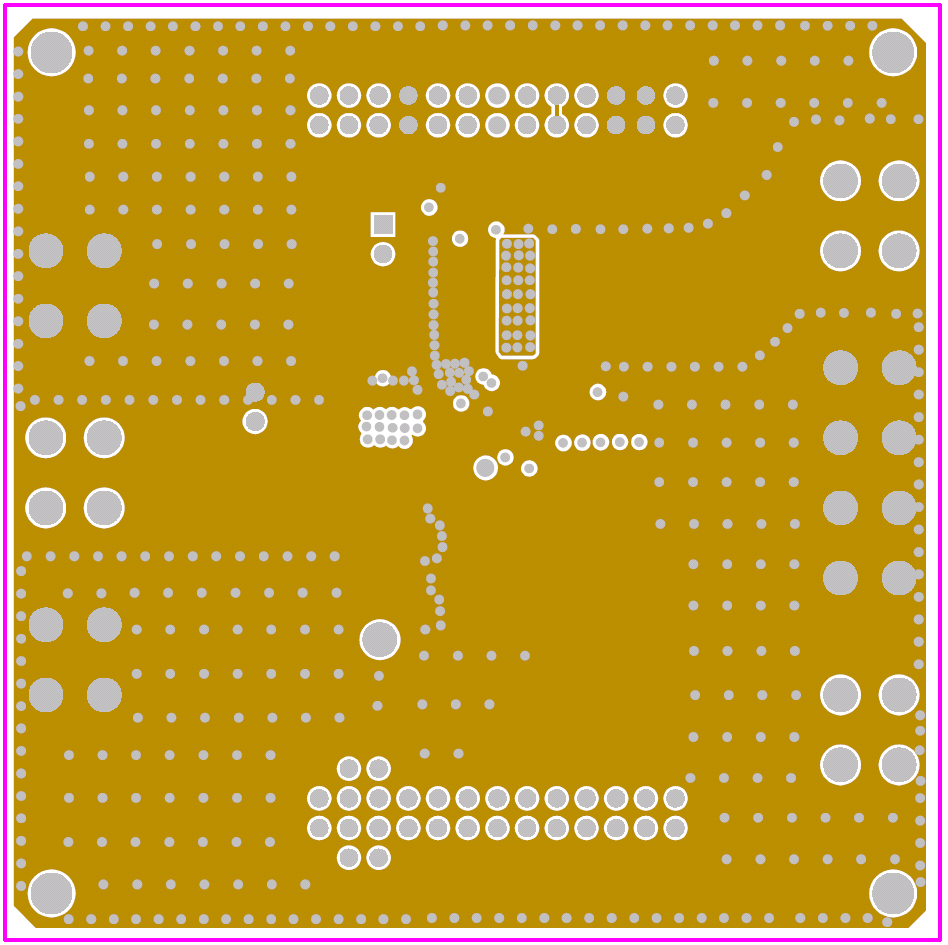

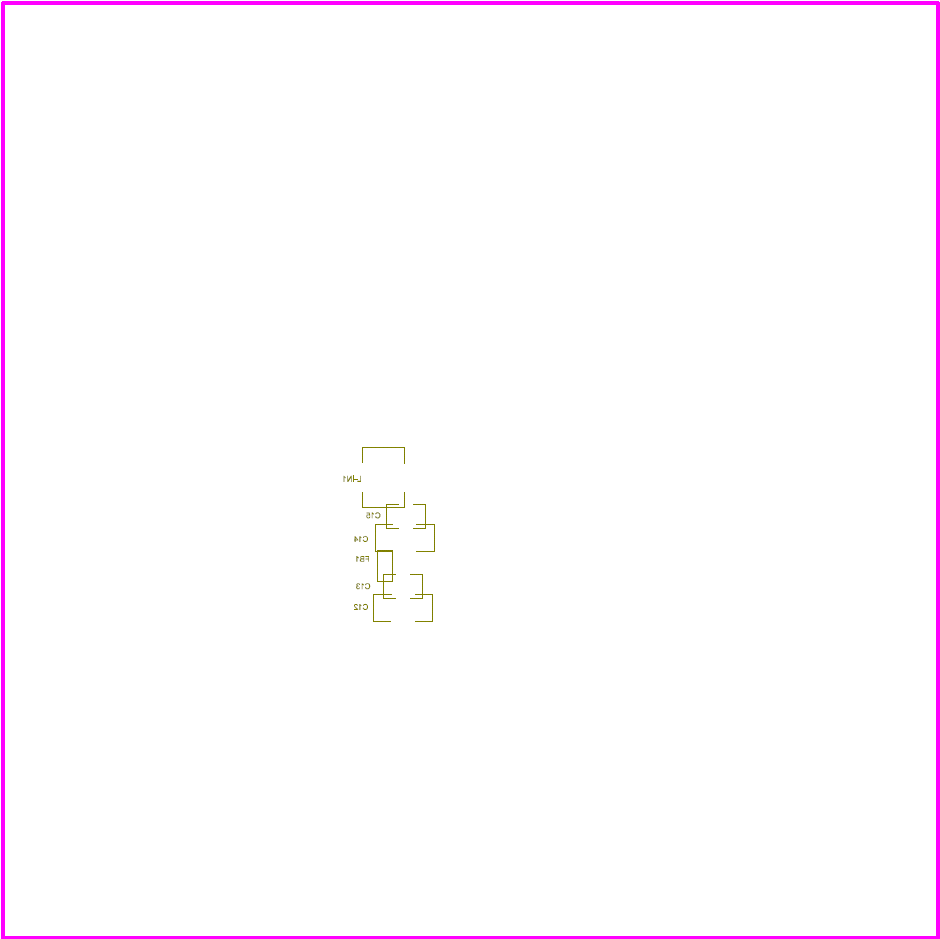

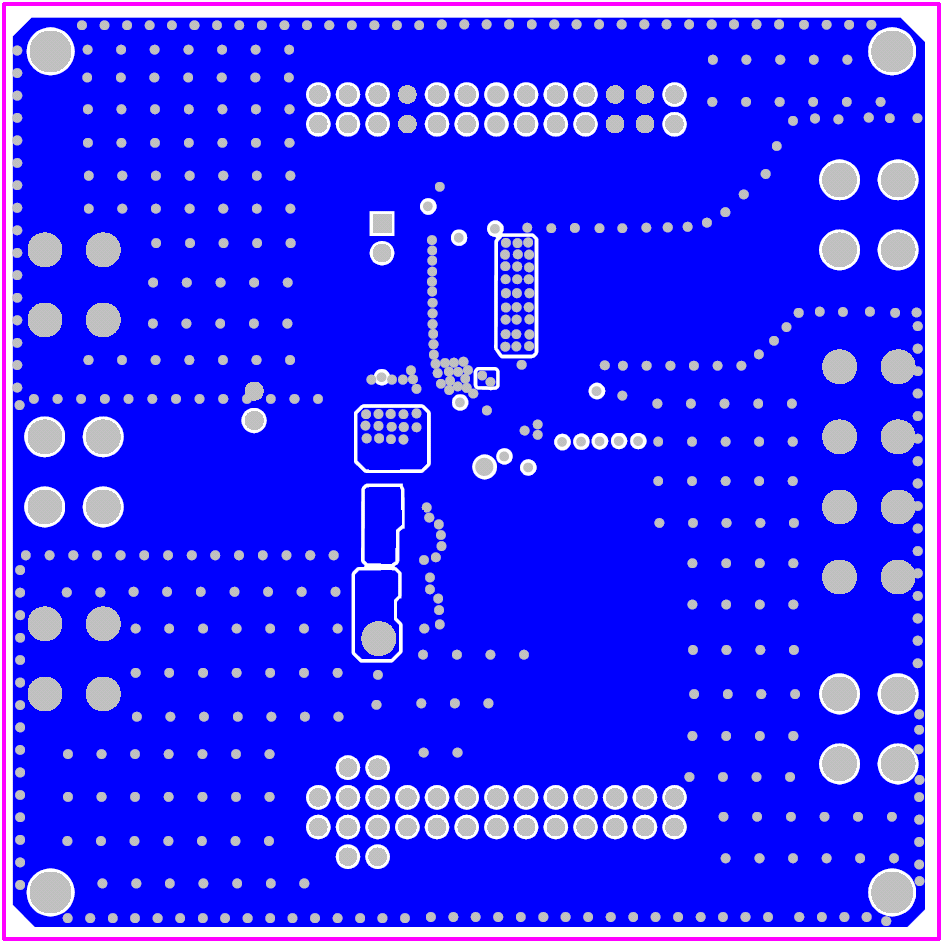

    评估板

    • 1

      评估板照片

    • 2

      评估板照片

    • 3

      评估板照片

    • 4

      评估板照片

    • 5

      评估板照片

    • 6

      评估板照片

    EVB_SQ76401AWHQ

    EVB_SQ76401AWHQ适用于评估6μA静态电流，1A, 2.1MHz

    36V输入同步降压调节器SQ76401AWHQ。
