SY8310RAC

正在量产
Datasheet
Application Note
高效快速响应，9A连续，14A峰值，28V输入同步降压型稳压器，具有±1A VTT LDO和±10mA缓冲基准
    Part NumberSY8310RAC
    Vin_min (V)4
    Vin_max (V)24
    Vo_min (V)0.6
    Io_max (A)9
    Vref Accuracy±1%
    Fsw (MHz)0.6
    Iq (uA)85
    PackageQFN3×3-20
    Protection ModeLatch-off
    Features / Special FunctionPower Good Indicator
    • 稳压器内置低导通电阻开关：27/9mΩ
    • 输入电压范围：4-24V
    • 瞬时PWM架构实现快速瞬态响应
    • 内部450μs软启动限制浪涌电流
    • 伪恒定频率：600kHz
    • PFM / USM可选轻载运行模式
    • 电源正常指示器
    • 稳压器的9A连续/ 14A峰值输出电流能力
    • ±1％0.6V基准电压
    • VTT LDO的±1A拉/灌电流能力
    • 缓冲低噪声±10mA 低噪声基准输出
    • 在S3中支持VTT LDO 高阻抗
    • 稳压器和VTT LDO的输出跟踪放电功能
    • 逐周期谷值和峰值电流限制保护
    • 锁存模式输出欠压保护
    • 锁存模式输出过压保护
    • 锁存模式过温保护
    • 输入欠压锁定和偏置UVLO
    • 符合RoHS标准且不含卤素
    • 紧凑型包装：QFN3×3-20

    评估板

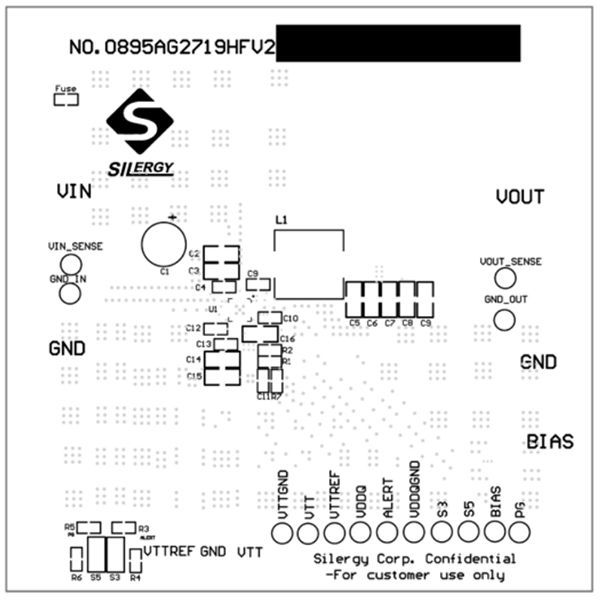

    • SY8310RAC

      评估板照片

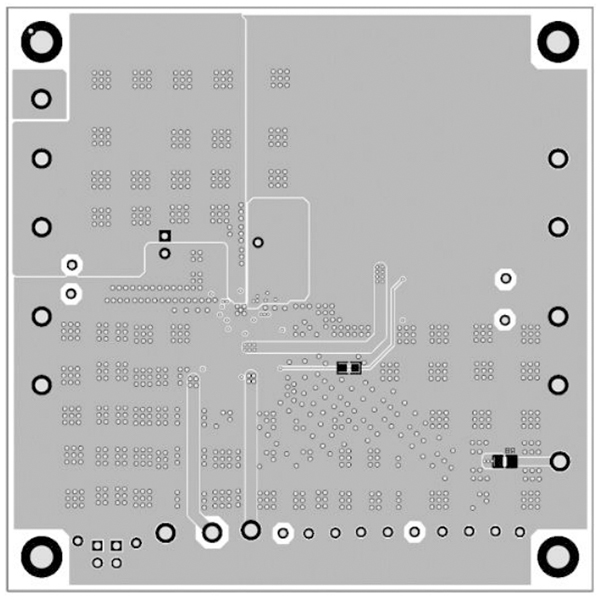

    • SY8310RAC a

      评估板照片

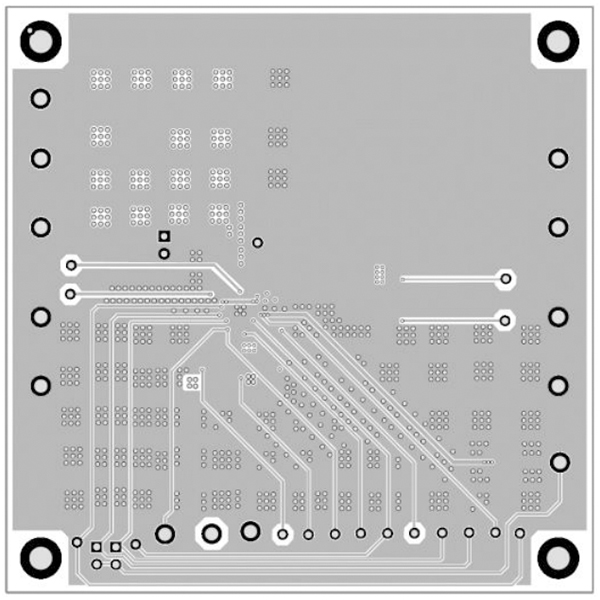

    • SY8310RAC-b

      评估板照片

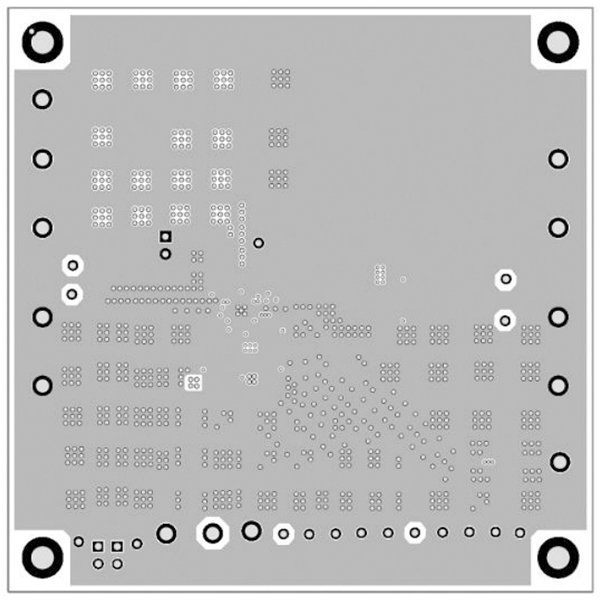

    • SY8310RAC-c

      评估板照片

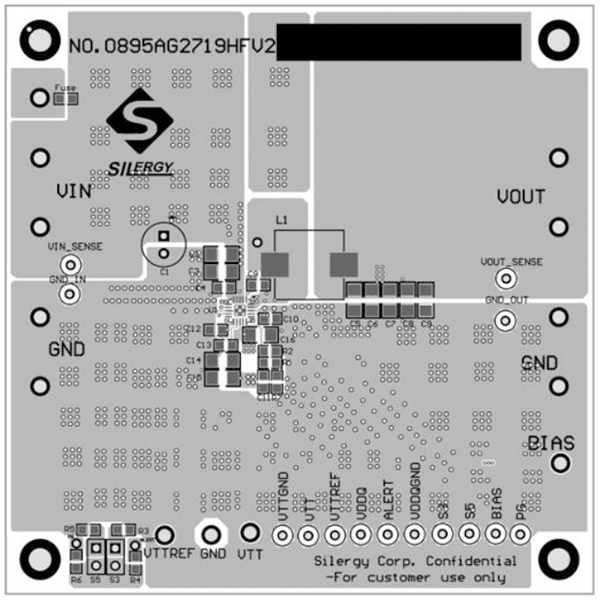

    • SY8310RAC-d

      评估板照片

    EVB_SY8310RAC

    EVB_SY8310RAC评估板用于评估具有±1A VTT LDO和±10mA缓冲基准的600kHz，9A连续输出电流，24V输入同步降压稳压器SY8310RAC。
