高效快速响应6A，23V输入同步降压稳压器
| Part Number | SQ20056RAC |
|---|
| Vin_min (V) | 4 |
|---|
| Vin_max (V) | 23 |
|---|
| Vo_min (V) | 0.6 |
|---|
| Io_max (A) | 6 |
|---|
| Vref Accuracy | ±1% |
|---|
| Fsw (MHz) | 0.6 |
|---|
| Iq (uA) | 120 |
|---|
| Package | QFN3x3-20 |
|---|
| Protection Mode | Hic-cup SCP |
|---|
| Features / Special Function | Power Good Indicator,Auto-Discharge |
|---|
- 内部开关的低导通电阻(Top/Bottom): 38/19mΩ
- 宽输入电压范围：4-23V
- 瞬时PWM架构可实现快速瞬态响应
- 内部1.3ms软启动限制了浪涌电流
- 伪恒定频率：600kHz
- 6A输出电流能力
- ±1％内部基准电压
- PFM / PWM可选轻载工作模式
- 可选的旁路输入
- 电源正常指示
- 输出放电功能
- 输出电流限制保护
- 打嗝式输出短路保护
- 输出过压保护
- 输入欠压锁定
- 具有自动恢复功能的过热保护
- 符合RoHS标准且无卤素
- 紧凑型封装：QFN3×3-20
評估板

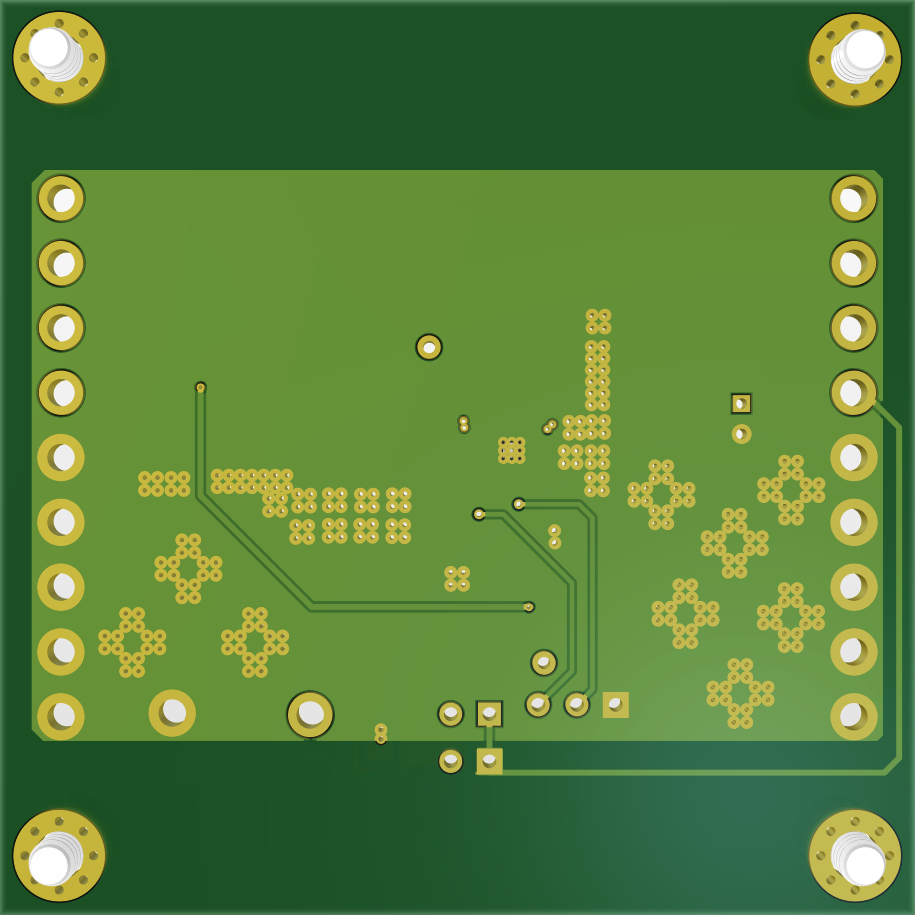

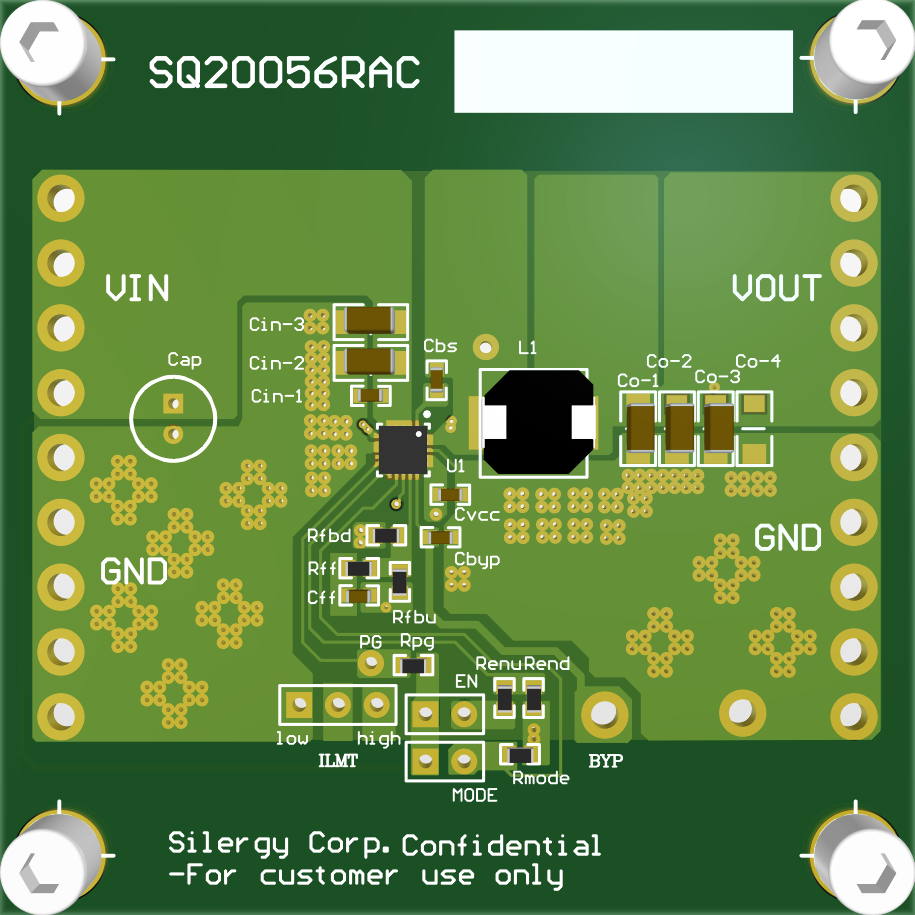

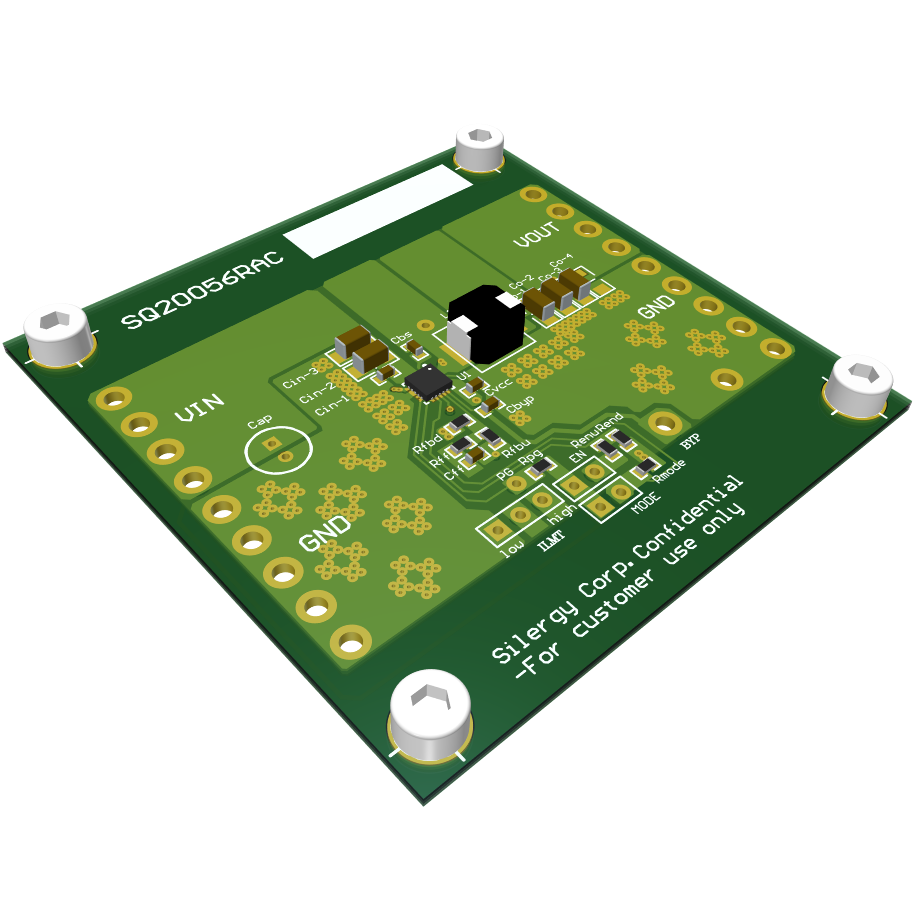

EVB_SQ20056RAC_1用于评估快速响应，6A，23V输入同步降压稳压器SQ20056RAC。
