SQ76001RCC

正在量產
Application Note
高效率, 3MHz, 1.2A内置电感同步降压稳压器
    Part NumberSQ76001RCC
    Vin_min (V)2.5
    Vin_max (V)5.5
    Io_max (A)1.2
    Vref Accuracy±2%
    Efficiency up to79
    Fsw (MHz)3
    Iq (uA)40
    Rdson1230
    Rdson2150
    Interface
    PackageQFN2.5×2-8
    • 内部开关（顶部/底部）的低RDS(ON)：230mΩ/150mΩ
    • 集成电感器以最大限度地减少外部元件和PCB布局设计
    • 2.5~5.5V 输入电压范围
    • 1.2A 连续输出电流能力
    • 3MHz 的高开关频率最大限度地减少了外部组件
    • 内部软启动限制浪涌电流
    • 100% Dropout 操作
    • 符合 RoHS 标准且无卤素
    • 输出自动放电功能
    • 紧凑型封装：QFN2.5×2-8

    評估板

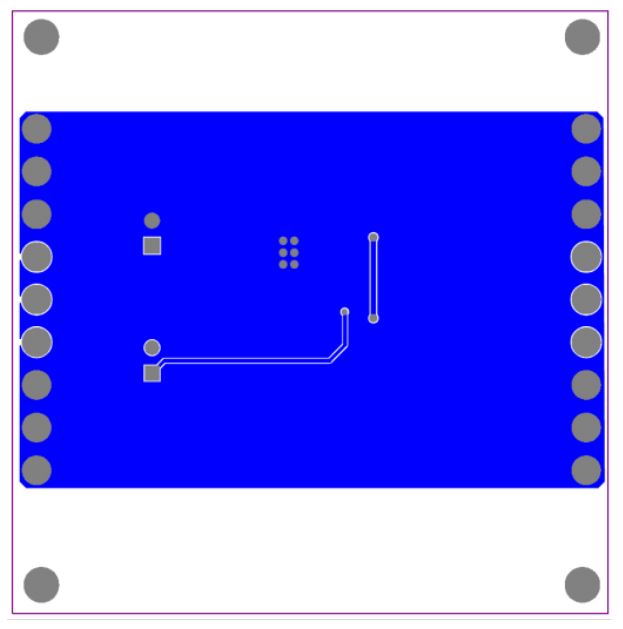

    • 98001.JP

      評估板照片

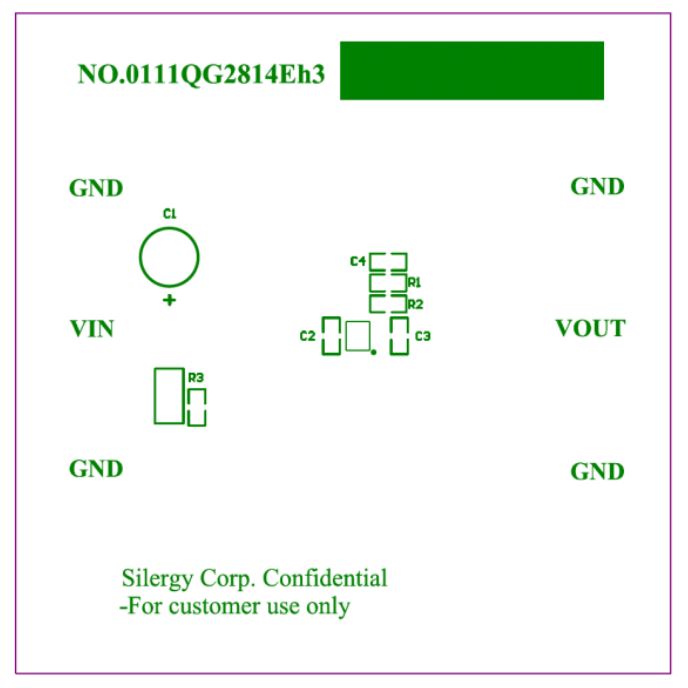

    • 98001--.JP

      評估板照片

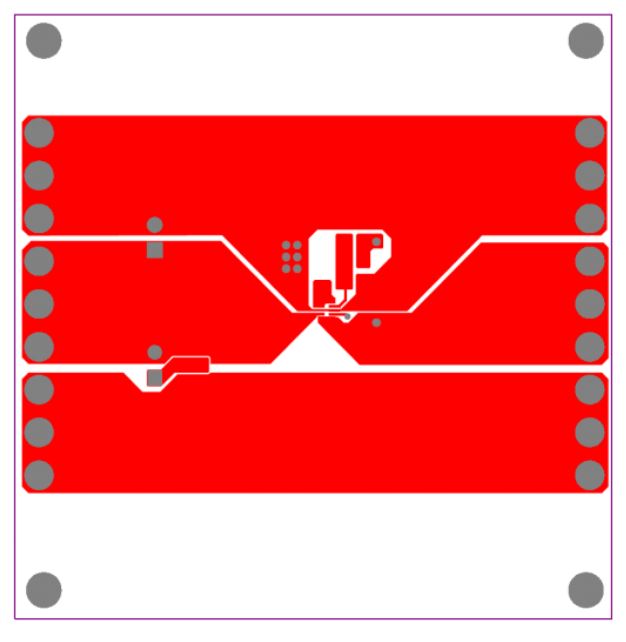

    • 98001-.JP

      評估板照片

    EVB_SQ76001RCC

    EVB_SQ76001RCC评估板用于评估一款 3MHz、1.2A 同步降压稳压器SQ76001RCC，它在一个小型封装（2.5mm×2.0mm，H=1.1mm）中集成了电感和控制芯片。
