SY50463FQC

正在量產
Datasheet
Application Note
原边CV/CC控制的反激控制器，适用于适配器和充电器
    Part NumberSY50463FQC
    DescriptionPSR Flyback with 1050V BJT integrated for 8W
    Po_max (W)8
    BV (V)1050
    ApplicationIsolated
    No Load Loss<20mW
    Protection ModeOCP,OVP
    Standards & CertificationEnergyStar_Lv.6
    PackageSO7
    • 在整个工作范围内严格按照PSR CC/CV 调节
    • 采用高效率QR 模式操作
    • 使用PWM/PFM 控制以实现高平均效率
    • 快速动态负载瞬态响应
    • 电缆补偿以实现更好的负载调节
    • 空载功率小于 20mW
    • 集成高压启动电路
    • 输入欠压保护功能
    • 可靠的 OVP、UVP、SCP、OTP 保护
    • 符合安全要求的可靠保护
    • 最小开关频率限制 250Hz
    • 最大开关频率限制 125kHz
    • 集成 1050V 双极 NPN 晶体管
    • 紧凑型封装：SO7

    評估板

    • 15

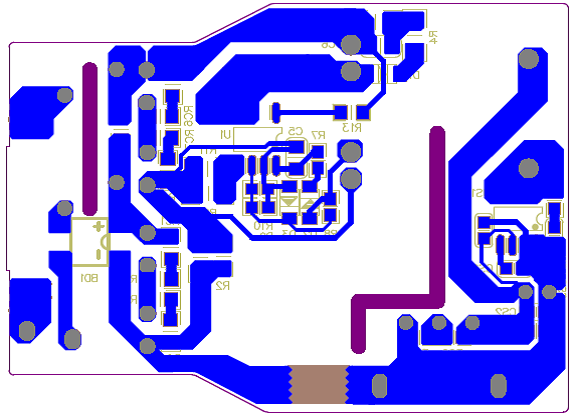

      評估板照片

    • 16

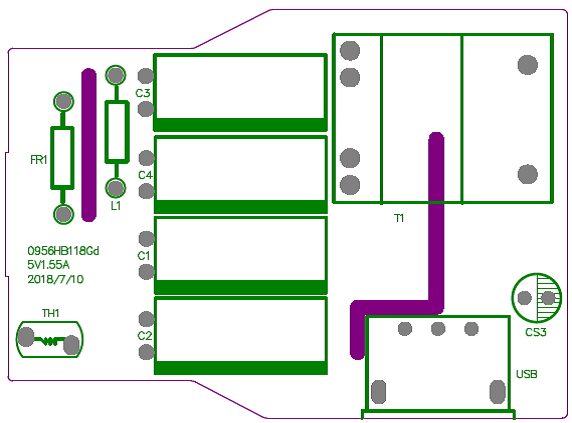

      評估板照片

    EVB_SY50463FQC

    EVB_SY50463FQC评估板用于评估85~264V输入，1.55A输出电流，4.75~5.25V输出电压的原边CV/CC控制的反激控制器，适用于适配器和充电器
