SY56805ZQEC

正在量產
Application Note
PoE电源设备
    Part NumberSY56805ZQEC
    DescriptionPoE电源设备
    Vin_min (V)
    Vin_max (V)
    Po_max (W)9.6
    Integrated FETs
    BV (V)
    ApplicationIsolated
    No Load Loss
    PackageQFN5x5-32L
    • 功率高达10W（输入）PDs
    • 支持IEEE 802.3af标准
    • 原边控制
    • QR模式操作，效率高
    • PWM/PFM控制，实现更高的平均效率
    • 适配器O形圈支持
    • 100V，0.45Ω热插拔MOSFET
    • 集成150V、0.6ΩMOSFET
    • 符合RoHS且无卤素
    • 紧凑型封装：QFN5x5-32L

    評估板

    • 2022-07-13_154948

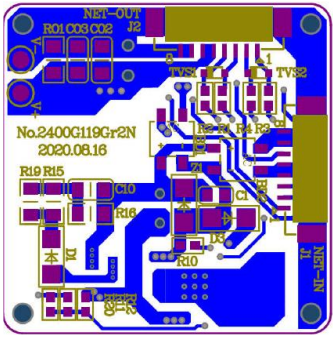

      評估板照片

    • 2022-07-13_155002

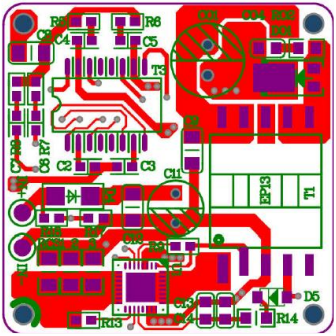

      評估板照片

    EVB_SY56805ZQEC

    EVB_SY56805ZQEC评估板用于评估37~57V输入，0.8A输出电流，11.4~12.6V输出电压的PoE电源设备接口
