支持升压模式,由SMBus控制的1-4节电池充电控制器
Part Number | SY6915RBC |
---|
Description | SMBUS控制多电池充电器控制器,支持升压模式 |
---|
Vin_min (V) | 4.5 |
---|
Vin_max (V) | 25 |
---|
Vo_min (V) | |
---|
Max. Charge Current (A) | 8.128 |
---|
Iq (uA) | |
---|
Fsw (MHz) | 0.885 |
---|
Cell Voltage | 1.024~4.8V |
---|
Series Cells | 1,2,3,4 |
---|
Features / Special Function | |
---|
Package | QFN3.5x3.5-20 |
---|
- 输入电压范围:4.5V~25V
- 具有615kHz,750kHz和885kHz可编程开关频率
- SMBus控制的同步降压控制器
- SMBus控件
- 电池充电电压(1.024V – 19.2V)
- 电池充电电流(128mA – 8.128A)
- 适配器输入电流限制(128mA – 8.064A)
- 电池充电电压精度:±0.5%
- 电池充电电流精度:±3%
- 适配器输入电流限制精度:±3%
- ±2%20x输入电流或充电电流
- 放大器输出精度
- 用于交流阻塞NFETs和BAT NFET的内部电荷泵
- 集成环路补偿
- 内部软启动
- 可编程适配器检测和支持航空适配器的指示器
- 支持1,2,3和4节电池组
- 支持升压模式
- 电池学习功能和可编程电池耗尽阈值
- 逐周期峰值电流限制
- 电池过压/短路保护
- 电感和MOSFET短路保护
- 带滞回的热关断
- 适配器待机静态电流:0.65mA(最大0.8mA)
- 关断状态电池放电电流:5µA
- 封装:QFN 3.5x3.5-20
評估板

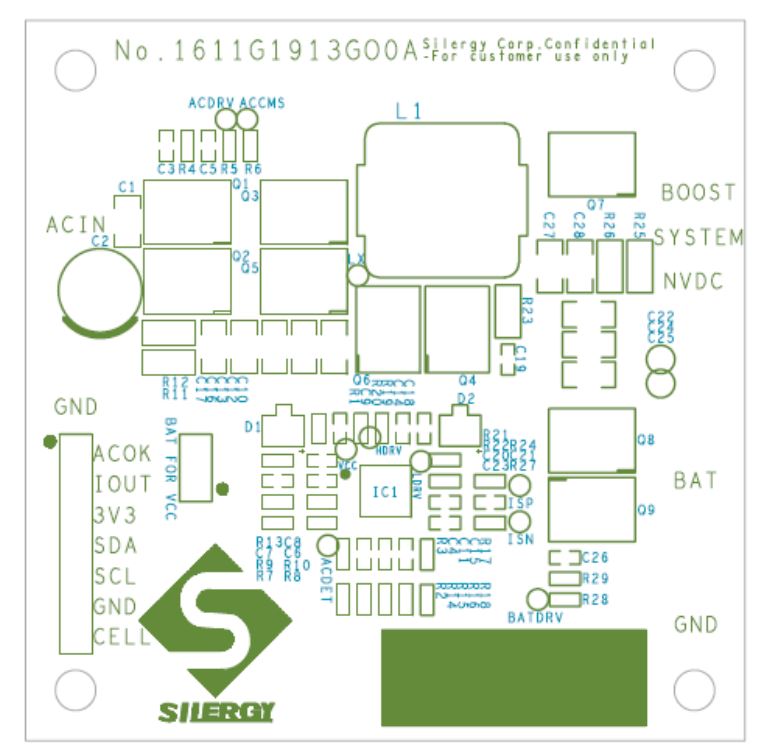

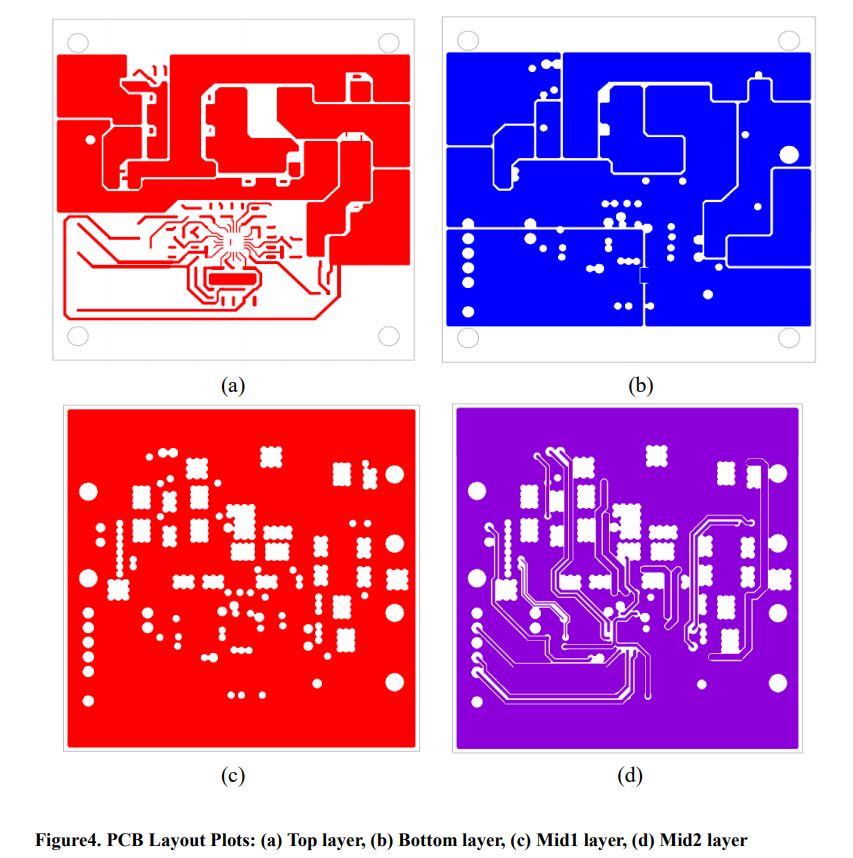

EVB_SY6915RBC评估板用于评估支持升压模式的高效多节电池充电器控制器SY6915RBC.
