SY6924QDC

正在量產
Datasheet
Application Note
高效，2.5A，多节锂离子电池充电器
    Part NumberSY6924QDC
    Description多电池开关降压充电器
    Vin_min (V)4
    Vin_max (V)14
    Vo_min (V)
    Max. Charge Current (A)2.5
    Iq (uA)
    Fsw (MHz)0.5
    Cell Voltage4.2V,4.35V
    Series Cells1,2
    Features / Special Function
    PackageQFN3x3-16
    • 集成同步降压转换器和额定电压为16V的反向阻断FET
    • 4~14V宽输入电压，自适应输入功率限制
    • 最大2.5A可编程充电电流
    • 可选4.2V和4.35V恒定电压
    • 支持单节或两节电池组
    • 外部关断功能
    • 输入电压欠压保护和过压保护
    • 热折返保护
    • 过温保护
    • 电池短路保护
    • 可编程充电计时器
    • 充电状态指示
    • 适用于便携式应用的小型QFN3×3封装

    評估板

    • 6924.JP

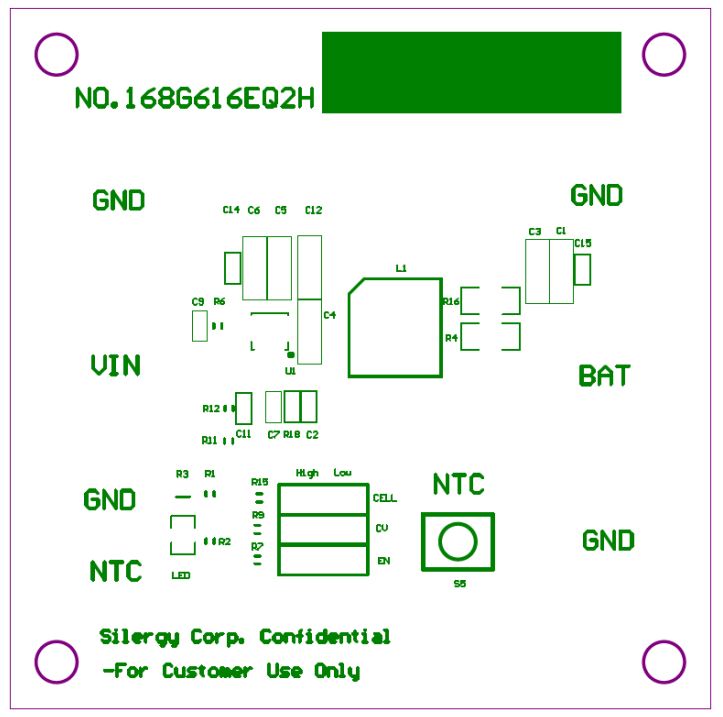

      評估板照片

    • 6924--.JP

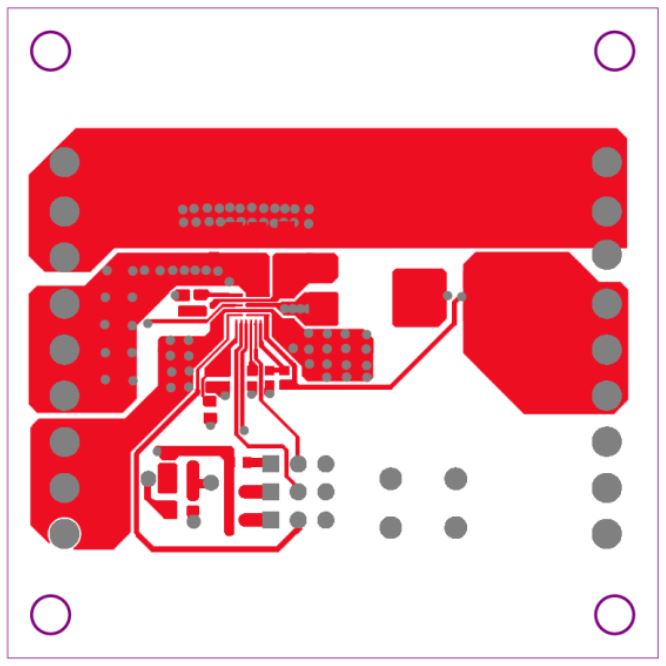

      評估板照片

    • 6924-.JP

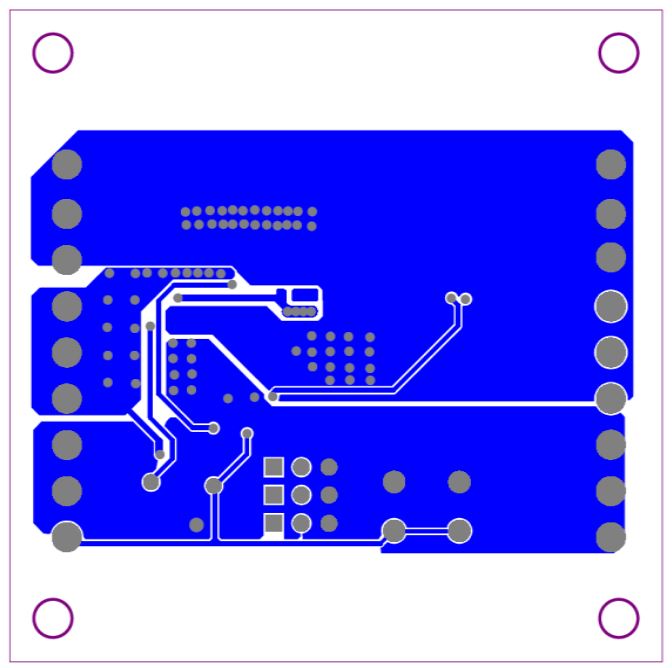

      評估板照片

    EVB_SY6924QDC

    EVB_SY6924QDC评估板用于评估4~14V输入，2.5A多节锂离子电池降压型充电器SY6924QDC.
