带NVDC电源路径管理的多节同步Buck-Boost电池充放电控制器
| Part Number | SY6961QFQ |
|---|
| Description | 带NVDC电源路径管理的多节同步Buck-Boost电池充放电控制器 |
|---|
| Vin_min (V) | 3.5 |
|---|
| Vin_max (V) | 25 |
|---|
| Vo_min (V) | |
|---|
| Max. Charge Current (A) | 8.128 |
|---|
| Iq (uA) | |
|---|
| Fsw (MHz) | 0.8,1.2 |
|---|
| Cell Voltage | 1.024V~19.2V |
|---|
| Series Cells | 1-4节 |
|---|
| Features / Special Function | 可编程CV, CC, VSYSMIN, VDPM, IDPM, OTGCV, OTGCC by I2 C, 功率/电流监测, PROCHOT, PTM, VAP |
|---|
| Package | QFN4×4-32 |
|---|
- 工作电压：3.5V~25V
- 1-4节电池
- 双向 4-switch Buck-Boost
- 开关频率：800/1200kHz
- 精准的功率/电流监测
- NVDC电源路径管理
- 适配器满载时电池补充系统
- 补充模式下的电池 MOSFET 理想二极管操作
- 用于提高系统电源效率的直通模式 (PTM)
- I2C控制
- 高精度电压/电流调节和监控
- 紧凑型封装：QFN4×4-32
評估板

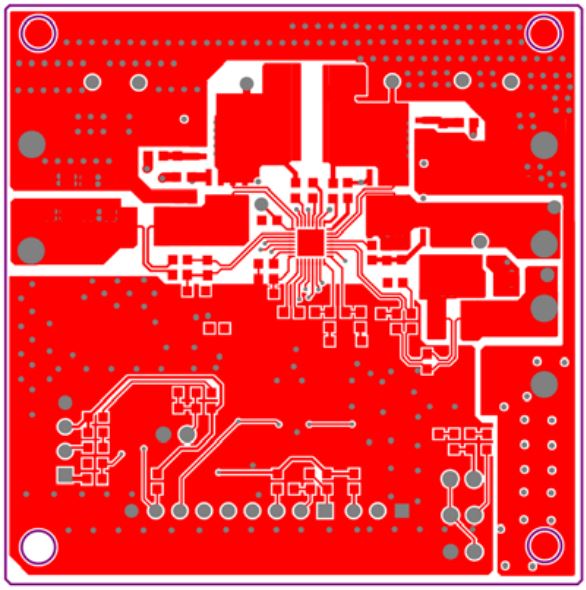

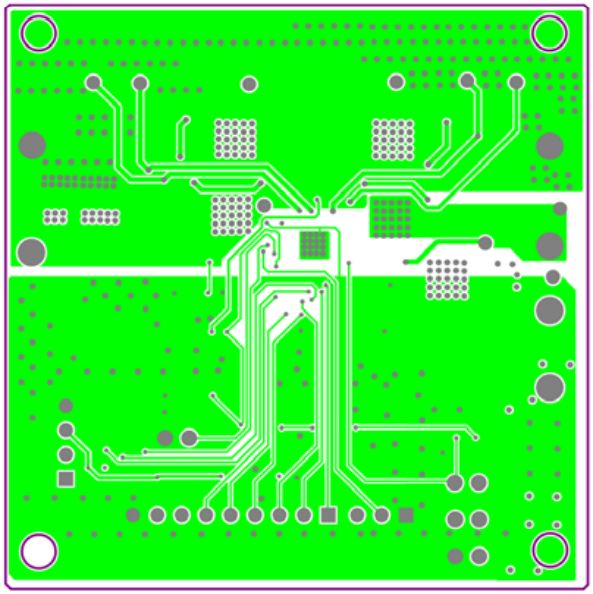

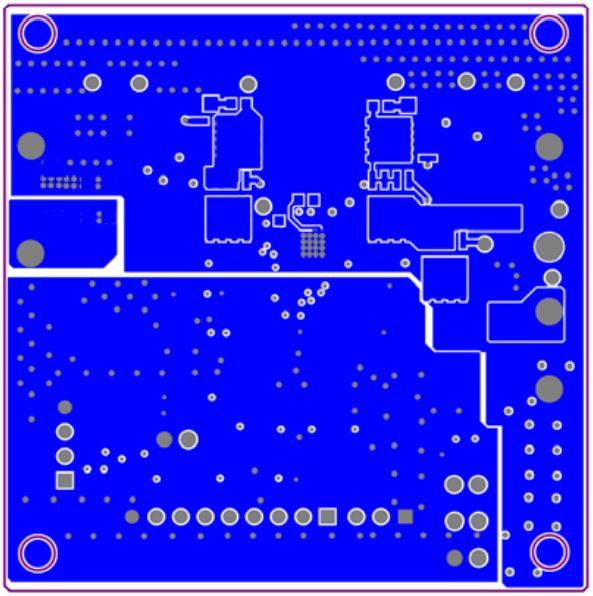

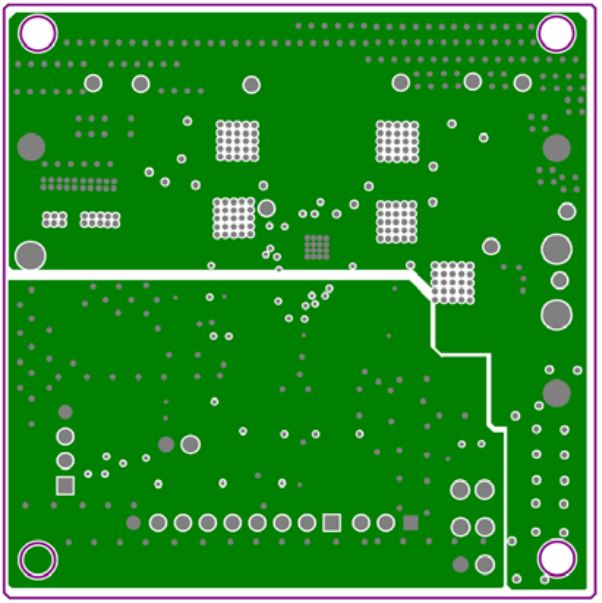

EVB_SY6961QFQ评估板用于评估具有 NVDC 电源路径管理的多节同步降压-升压电池充电器控制器 SY6961QFQ.
