带有低Iq电源路径管理、OTG和LDO的2A开关充电器
| Part Number | SY6971VKS |
|---|
| Description | 单节锂离子/锂聚合物DC/DC开关充电器 |
|---|
| Vin_min (V) | 3.8 |
|---|
| Vin_max (V) | 14 |
|---|
| Vo_min (V) | |
|---|
| Max. Charge Current (A) | 2 |
|---|
| Iq (uA) | |
|---|
| Fsw (MHz) | 1.5 |
|---|
| Cell Voltage | 4.0-4.5V, step 10mV |
|---|
| Series Cells | 单节 |
|---|
| Features / Special Function | 极低 Iq、NVDC 电源路径管理、OTG、双通道 LDO |
|---|
| Package | CSP2.2x2.565-30 |
|---|
• 极低的电池漏电流并支持Shipping模式
• 高效 2A 降压模式充电器
ￚ 输入电压范围：3.8V-14V
ￚ 可编程 IDPM/VDPM 支持 USB 和适配器
ￚ 4.0V-4.5V 可调充电电压
ￚ 支持 NVDC 电源路径管理
ￚ JEITA 协议
• 最大 1.2A OTG 输出电流
ￚ 4.5V-5.5V 可调输出电压
ￚ 可选 OTG 输出电流限制
• BOOST1 和 BOOST2 通道最大达350mA
ￚ 1.6V-6.0V 可调输出电压
ￚ LDO 模式下的最大 200mA 电流限制
ￚ 全开模式下的最大 350mA 电流限制
• 完整的BATFET 控制，支持Shipping模式、唤醒和系统复位
• 高达 8A 的电池放电电流
• 安全
ￚ 充电和升压模式的电池温度感应
ￚ 电池充电安全定时器
評估板

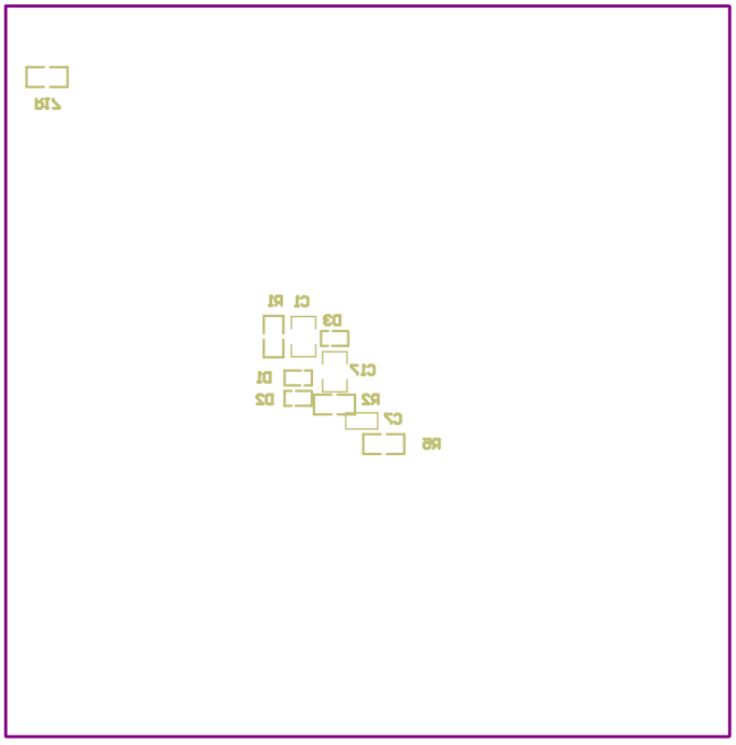

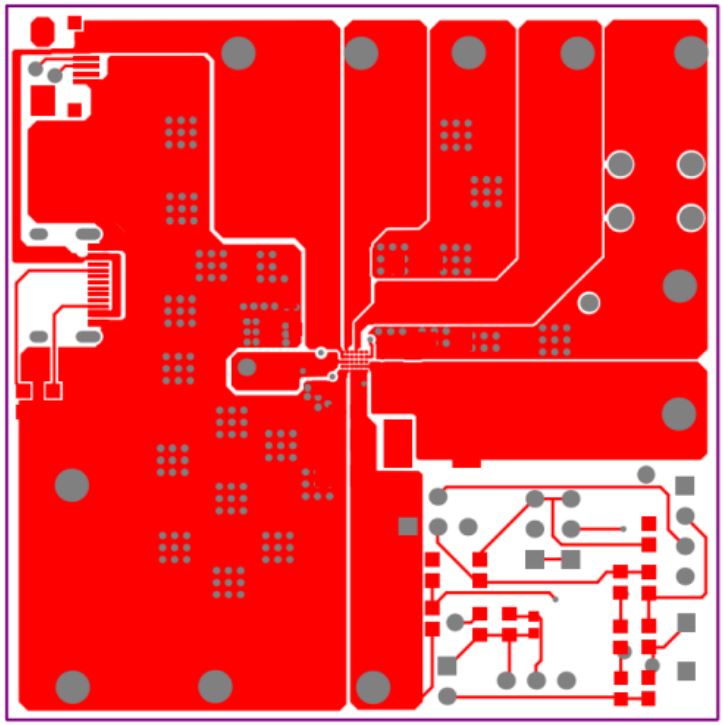

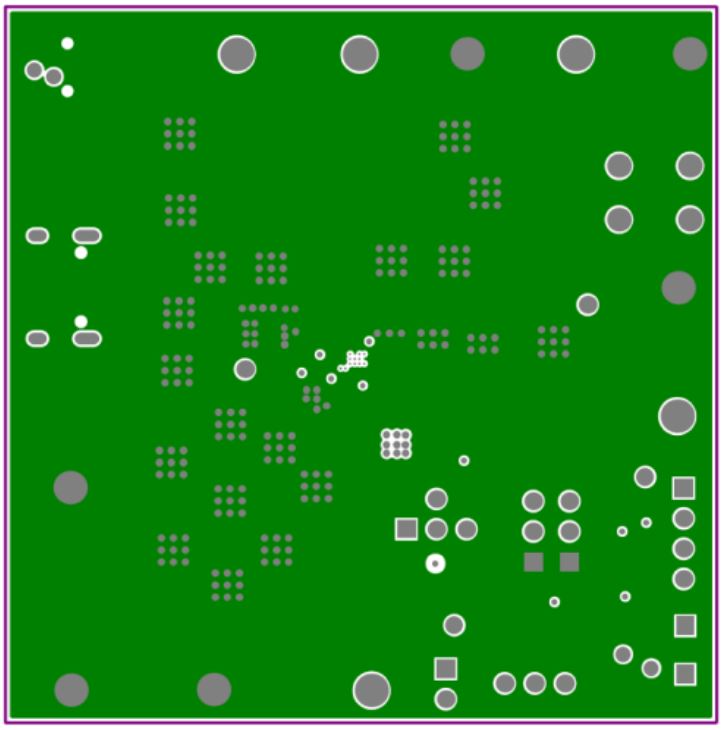

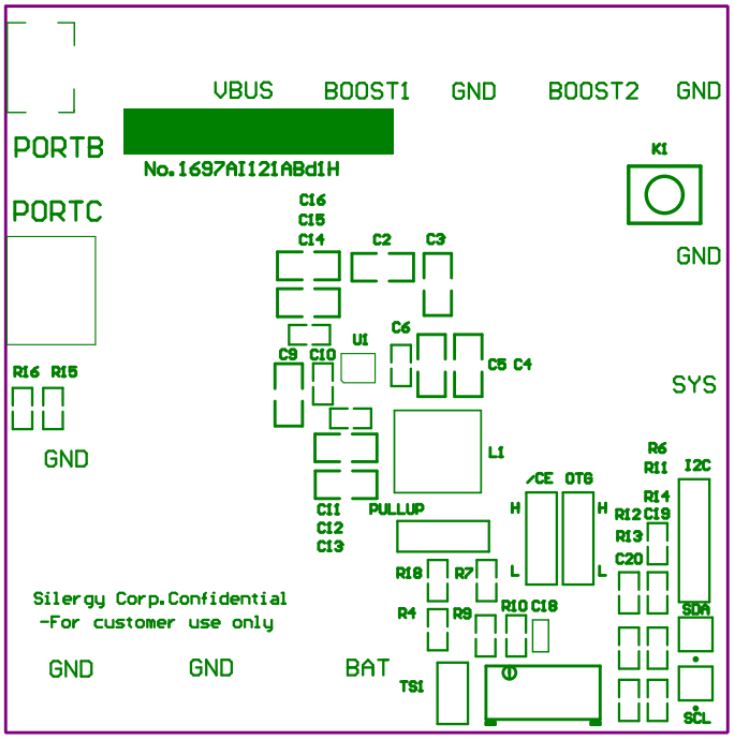

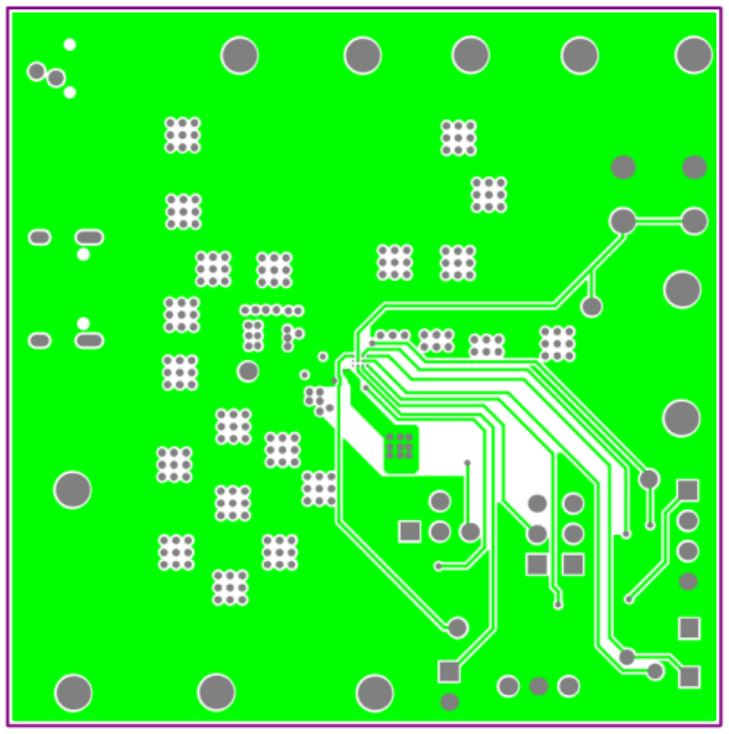

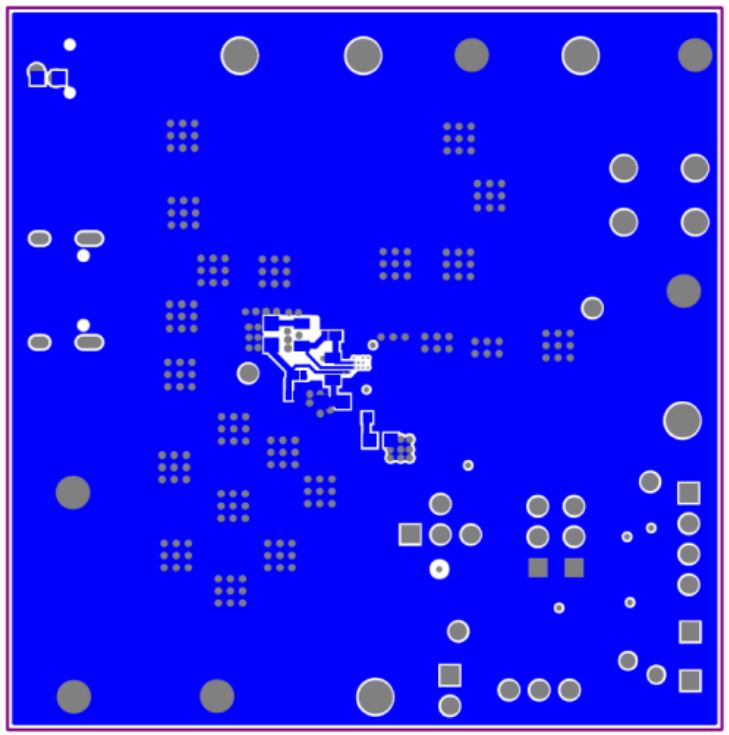

EVB_SY6971VKS评估板用来评估具有低 Iq电源路径管理、OTG 和 LDO 的2A开关充电器SY6971VKS.
