SY7070AAC

Application Note

最小输入电压为0.7V，固定输出100mA最大输出电流同步升压稳压器

Parameters
Features

Part Number	SY7070AAC
Vin_min (V)	0.7
Vin_max (V)	5
Limit Current (A)	0.35
Fsw (MHz)
Vo_max (V)
Vref Accuracy	±3%
Rdson1	700
Rdson2	500
Features / Special Function	Bypass Function During Shutdown
Package	SOT23-5

0.7V最小输入电压
5.5uA典型静态电流
输入欠压锁定
关机期间的旁路功能
低导通电阻(主开关/同步开关)：0.5 / 0.7ohm
固定输出电压：3.3V
典型的350mA峰值电流限制
紧凑型封装: SOT23-5

評估板

評估板照片

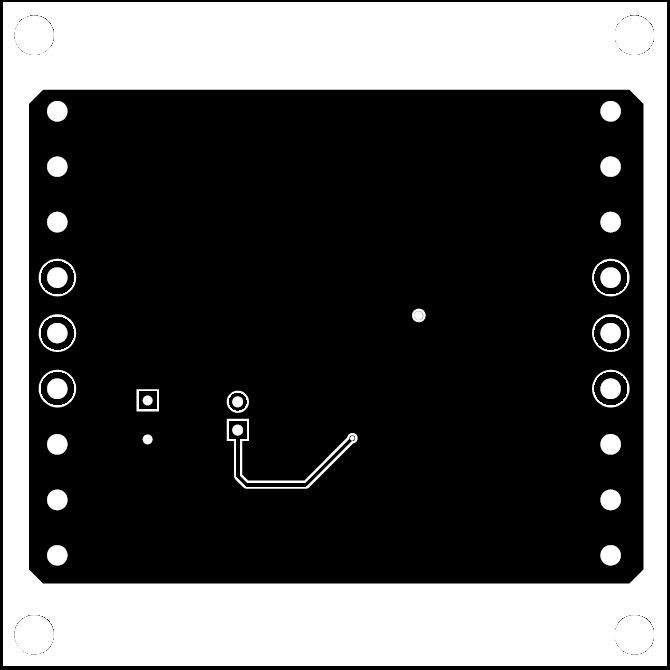

評估板照片

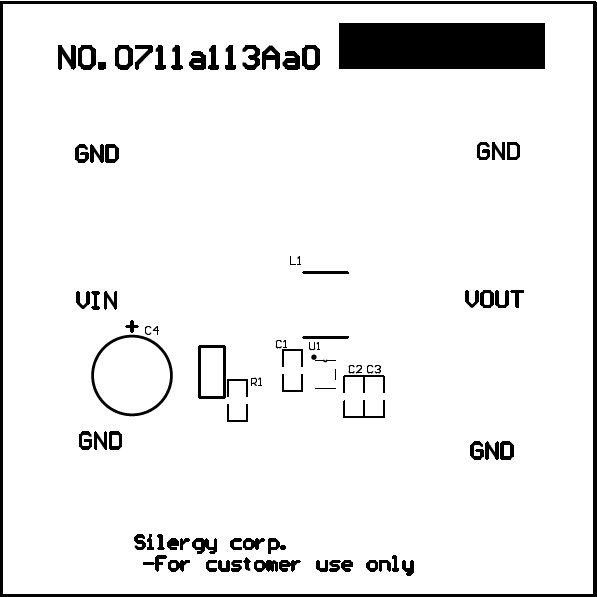

評估板照片

EVB_SY7070AAC

EVB_SY7070AAC评估板适用于输入电压0.7~3.3V, 输出电流为100mA，输出电压为3.3A的升压应用。
