SY7806BPSC

正在量產
Application Note
双 1.5A 电流源相机闪光灯 LED 驱动器
    Part NumberSY7806BPSC
    DescriptionSync Boost+ Current Source
    Vin_max (V)5.5
    Vin_min (V)2.7
    Fsw (MHz)4
    ApplicationFlash LED Driver,I2C
    TopologyBoost
    PackageCSP1.79x1.46-12
    • 双路独立 1.5A LED 高侧电流源可编程性，工作期间允许的总 LED 电流为 2 A（ILED1 + ILED2 = 2A）
    • 准确且可编程的 LED 电流范围为 1.4 mA 至 1.5 A
    • 内部FET 的低RDS(ON)：NFET 为55mohm，PFET 为85mohm。
    • 使用小电感器实现高达 85% 的效率
    • 硬件闪存模式启用 (FLEN)
    • 射频功率放大器脉冲事件 (TX) 的同步输入
    • 硬件手电筒模式启用 (TORCH/TEMP)
    • 在电池电量不足的情况下优化闪光灯 LED 电流 (IVFM)
    • 远程 NTC 监控 (TORCH/TEMP)
    • 400kHz I2C 兼容接口
    • 封装：CSP1.79×1.46-12

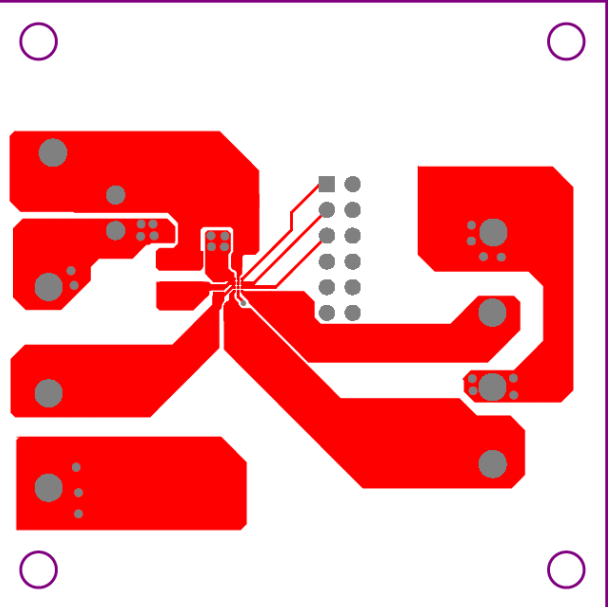

    評估板

    • 2021-07-13_163314

      評估板照片

    • 2021-07-13_163325

      評估板照片

    • 2021-07-13_163336

      評估板照片

    EVB_SY7806BPSC

    EVB_ SY7806BPSC评估板用于评估2.6-5.5V输入电压，双 1.5A 电流源相机闪光灯 LED 驱动器
