SY8092ADBC

正在量產
Datasheet
Application Note
双输出，1A，2.5~5.5V输入，2MHz高效率同步降压稳压器
    Part NumberSY8092ADBC
    Vin_min (V)2.5
    Vin_max (V)5.5
    Io_max (A)1
    Channels2
    Vo_min (V)0.6
    Fsw (MHz)2
    Vref (V)0.6
    Vref Accuracy±2%
    Iq (uA)35
    Rdson1220
    Rdson2180
    Soft Start
    PackageDFN3x3-10
    TopologyBuck
    Protection Mode
    Features / Special Function
    Temp Range-40℃ to 125℃
    • 输入电压范围：2.5V~5.5V
    • 2MHz开关频率
    • 180°异相
    • 输出电流：每通道1A
    • 强制PWM模式下直流输出电压精度为±1％
    • 当两个通道均启动时，静态电流低于35μA
    • 内置低导通电阻开关（PFET / NFET）：220mΩ/180mΩ
    • 内部软启动
    • 可100％占空比工作
    • 符合RoHS标准且无卤素
    • 紧凑型封装：DFN3×3-10



    評估板

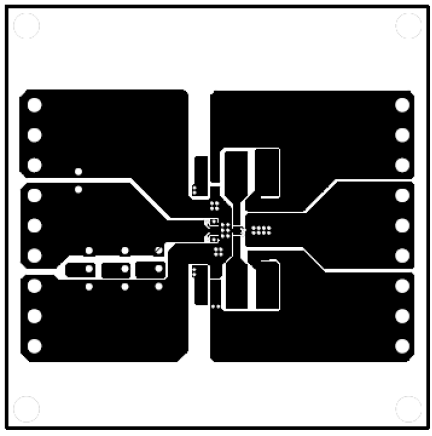

    • 8092A-1

      評估板照片

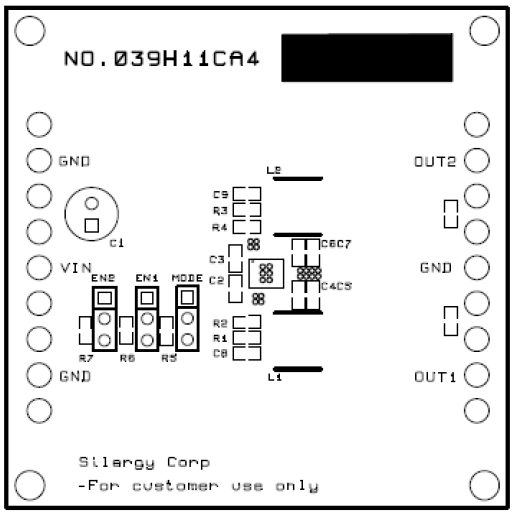

    • 8092A-2

      評估板照片

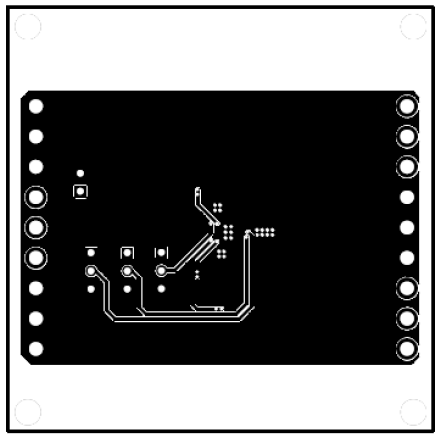

    • 8092A-3

      評估板照片

    EVB_SY8092ADBC

    EVB_SY8092ADBC评估板用于评估双输出，1A，2.5~5.5V输入，高效2MHz同步降压直流-直流稳压器SY8092ADBC。通道1输出电压为1.8V，通道2输出电压为1.2V。
