集成可调LDO的负电荷泵
| Part number | SQ24390VLQ |
|---|
| Vin (min) (V) | 2.3 |
|---|
| Vin (max) (V) | 5.5 |
|---|
| Current limit (A) | 1.6A Charge Pump Current Limit |
|---|
| Switching frequency (min)(kHz) | 500 |
|---|
| Switching frequency (max)(kHz) | 500 |
|---|
| Vout (min) (V) | -Vin |
|---|
| Vout (max) (V) | 0 |
|---|
| Vref accuracy (±%) | |
|---|
| Vout accuracy(±%) | 2 |
|---|
| Iq (typ) (uA) | 1200 |
|---|
| Features | OCP,OTP |
|---|
| Package | QFN1.4×1.8-10 |
|---|
| Operating temperature range(°C) | -40 to 125 |
|---|
| Functional safety category | |
|---|
- 宽输入电压范围: 2.3V~5.5V
- 低静态电流：1.2mA
- 高达200mA 输出电流
- 启动期间无浪涌电流
- 1.6A 电荷泵限流（典型值）
- 过流保护/短路保护
- 双输出：
- -1×电荷泵
- 0V ~ -VIN稳压输出
評估板

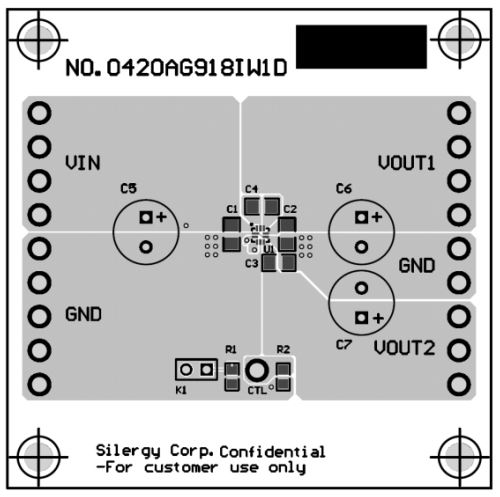

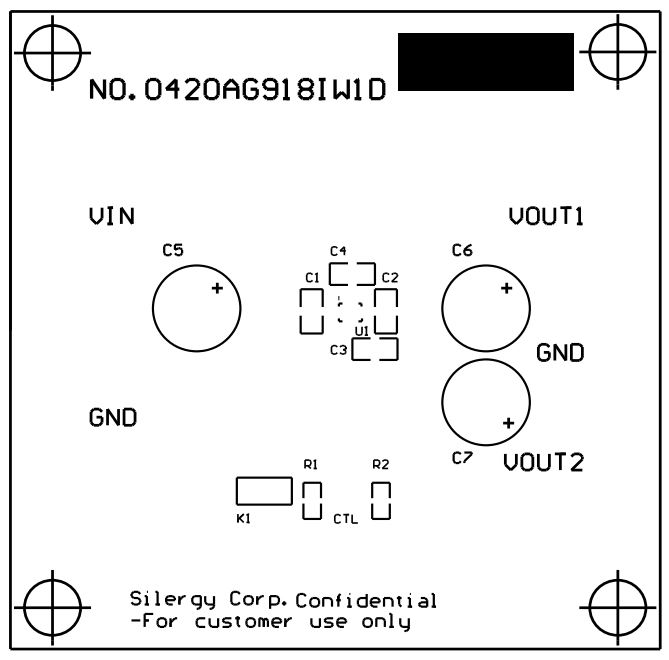

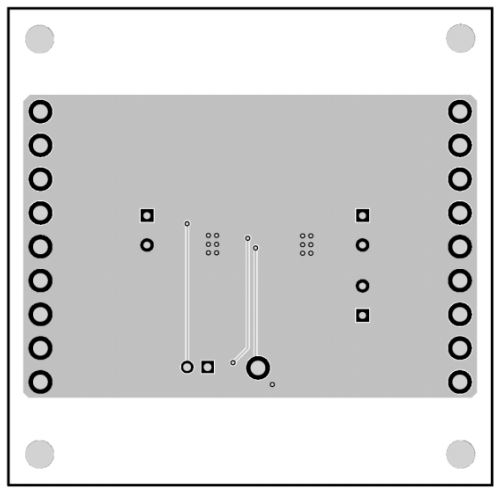

EVB_SQ24390VLQ评估板用于评估2.3V~5.5V输入电压的电荷泵芯片SQ24390VLQ.
