SY8688DPUC

具有单电池开关充电器，I2C接口，OTG操作电源路径管理和用于智能手机的2通道闪光灯LED驱动器高集成度电源管理IC

Parameters
Features

Part Number	SY8688DPUC
Vin_min (V)	2.6
Vin_max (V)	28
Channels	3
Features / Special Function	Single-cell Switching Charger,I2C,OTG, 2-Channel Flash LED Driver for Smart Phone
Application	Mobile/POS
Package	CSP3.33x3.53-36

用于单节锂离子电池，最高可充电至3.0A同步降压开关充电器
峰值电流恒定关断时间控制
具有准固定的开关频率
1MHz至2MHz范围内可I2C编程
内置场效应管的极低导通电阻
高达110V的输入电涌保护
电池FET的电源路径管理
I2C接口编程控制的全面的电池充电保护功能
I2C接口控制具有5V / 1.6A功能的OTG操作模式
符合JEITA 4.2V锂离子电池规范
I2C接口控制2通道闪光灯LED驱动器
低端电流吸收器结构LED功率路径管理
集成电源的RDS（ON）极低场效应管
最高+/- 4％高精度内部电流源
每个通道可编程电流范围为25mA至1000mA
LED短路保护
400kHz I2C接口
紧凑型封装：CSP3.53x3.33-36

評估板

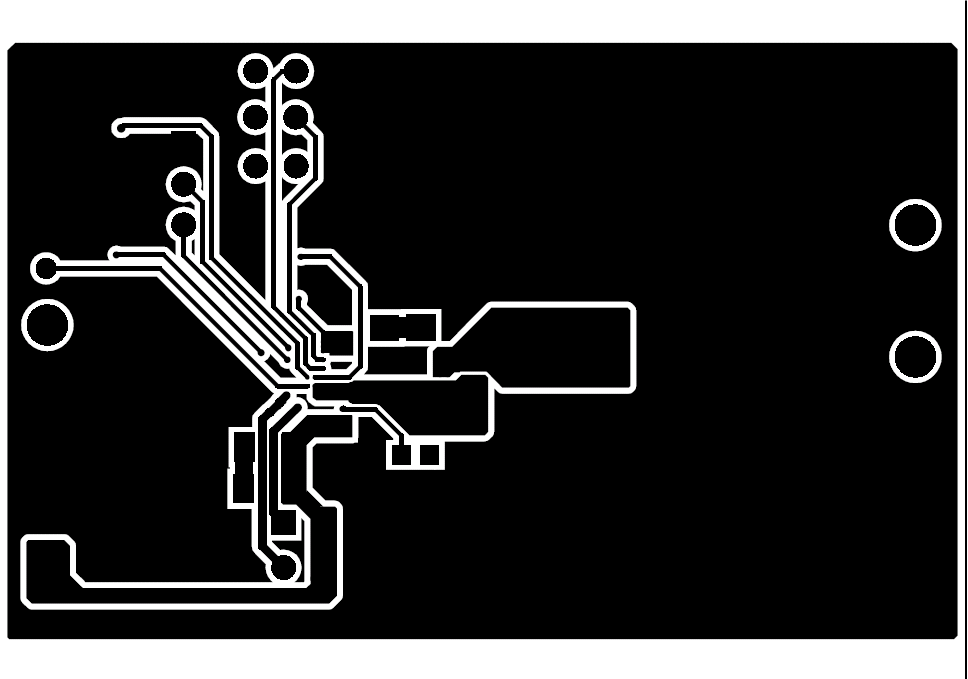

評估板照片

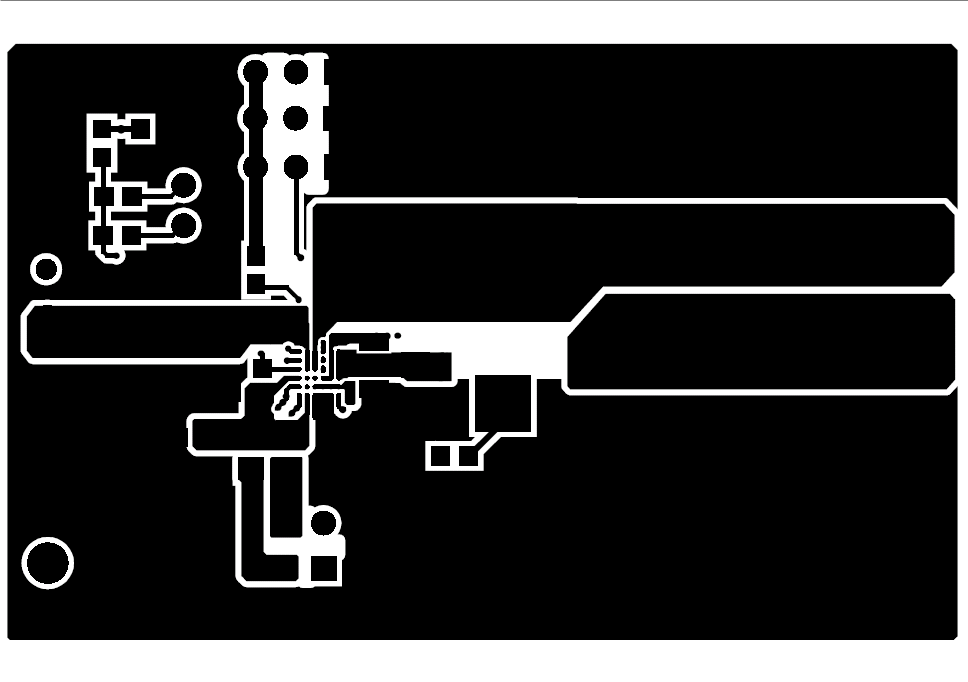

評估板照片

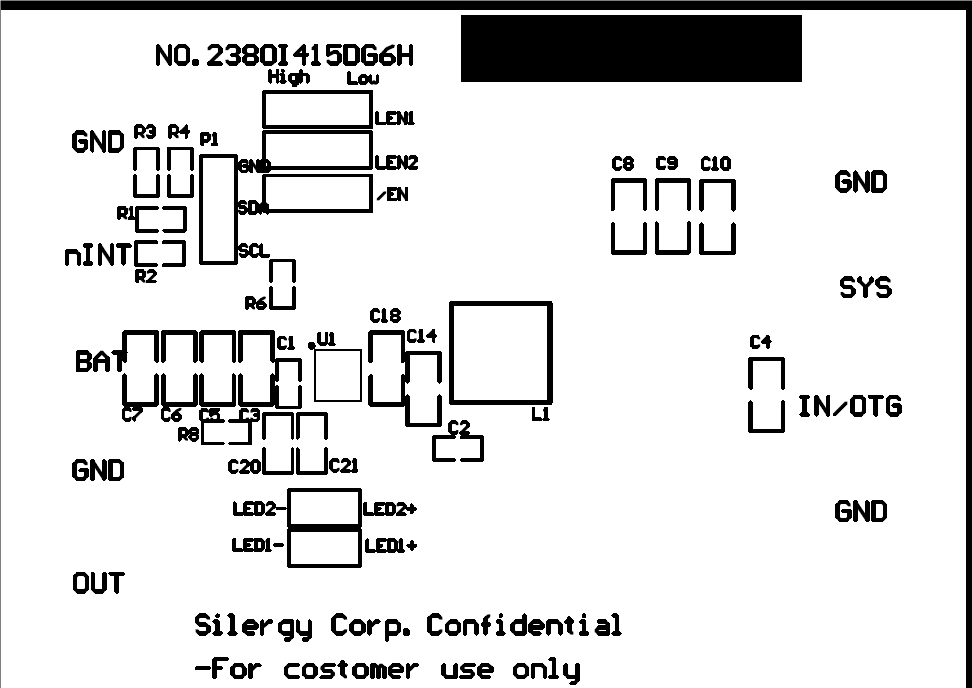

評估板照片

EVB_SY8688DPUC

EVB_SY8688DPUC评估板适用于具有单电池开关充电器，I2C接口，OTG操作电源路径管理和用于智能手机的2通道闪光灯LED驱动器高集成度电源管理ICSY8688DPUC。
