SQ28706SYD

正在量產
Application Note
1.0MHz, 6A同步降压稳压器
    Part NumberSQ28706SYD
    Vin_min (V)2.5
    Vin_max (V)6
    Io_max (A)6
    Channels1
    Vo_min (V)0.6
    Fsw (MHz)1
    Vref (V)0.6
    Vref Accuracy±1.5%
    Iq (uA)23
    Rdson122
    Rdson212
    Soft Start0.8ms Internal
    PackageDFN2×2-7
    TopologyBuck
    Protection ModeHic-cup SCP
    Features / Special FunctionPower Good Indicator,Auto-Discharge,Ultra Fast Dynamic Response,100% Dropout,
    Temp Range-40°C to 125°C
    • 输入电压范围：2.5~6.0V
    • 23μA 低静态电流
    • 内置低导通电阻开关（顶部/底部）：22mΩ /12mΩ
    • 即时 PWM 控制实现超快速动态响应
    • 1.0MHz 开关频率最大限度地减小外部元件尺寸
    • 内部软启动限制浪涌电流
    • 100% 占空比操作
    • 输出自放电功能
    • 打嗝式短路保护
    • 符合 RoHS 标准且无卤素
    • 紧凑型封装：DFN2×2-7

    評估板

    • 28706-1

      評估板照片

    • 28706-2

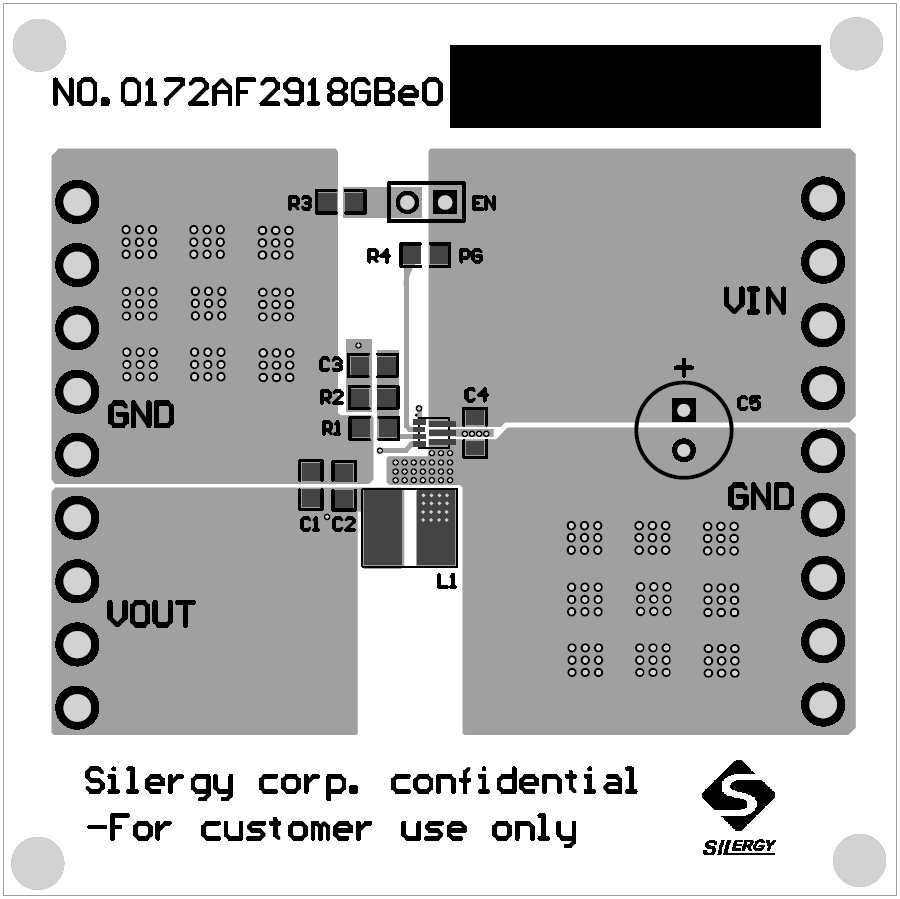

      評估板照片

    EVB_SQ28706SYD

    EVB_SQ28706SYD评估板用于评估 1.0MHz、2.5~6V输入，1.8V输出，6A 同步降压稳压器。
