16V/20A 同步降压稳压器
| Part Number | SQ29090TXQ |
|---|
| Vin_min (V) | 2.9 |
|---|
| Vin_max (V) | 16 |
|---|
| Vo_min (V) | 0.6 |
|---|
| Io_max (A) | 20 |
|---|
| Vref Accuracy | ±1.0% |
|---|
| Fsw (MHz) | 0.6/0.8/1 |
|---|
| Iq (uA) | 550 |
|---|
| Package | QFN3x4-21 |
|---|
| Protection Mode | hic-cup |
|---|
| Features / Special Function | Remote sense, seamless ILMT, pre-bias startup, FCCM/PFM |
|---|
--VCC 连接到 IN，则为 2.9V 至 3.6V（IN 到 VCC 需要 RC 滤波器）
--VCC 由外部电源供电，则为 2.9V 至 16V
--VCC 由内部 LDO 供电，则为 3.6V 至 16V
- 内置8.6mΩ 电源开关，2.5mΩ 同步整流器
- 精确反馈设定点：0.6V ±1%（-40℃至125℃）
- 差分遥感
- 快速瞬态响应
- 600kHz、800kHz 和 1000kHz 工作频率
- 轻载时可选的自动高效断续运行模式
- 可编程谷值限流
- 可靠的内置保护：
--输入欠压 (UVLO)、输出欠压 (UVP) 和过温 (OTP) 时自恢复功能
--逐周期谷值/峰值限流 (OCP)
--在128 个连续周期谷值限流保护后，启动打嗝模式
- 逐周期反向电流限制
- 内部可调节软启动限制浪涌电流
- 预偏置启动
- 电源正常指示器
評估板

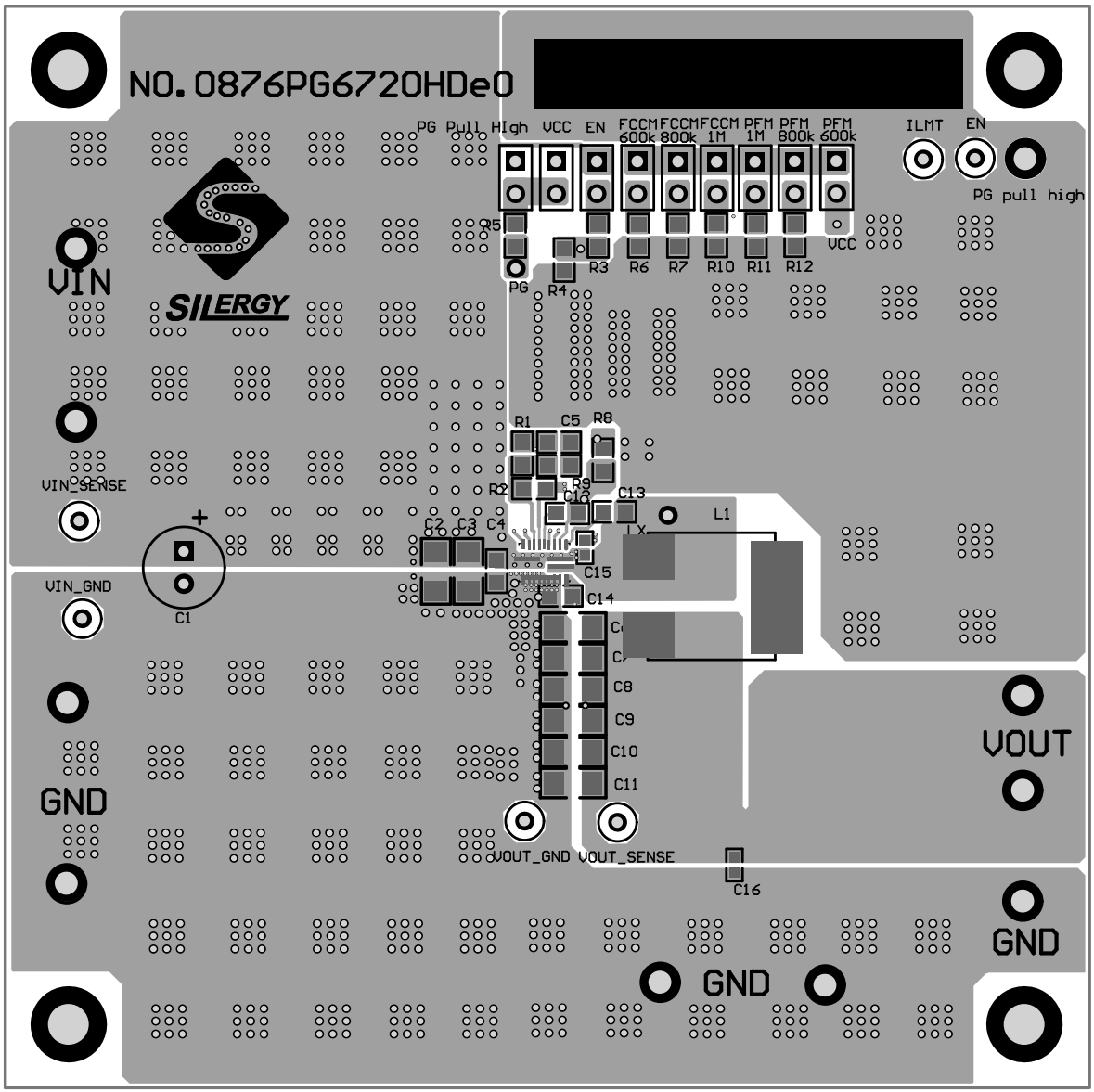

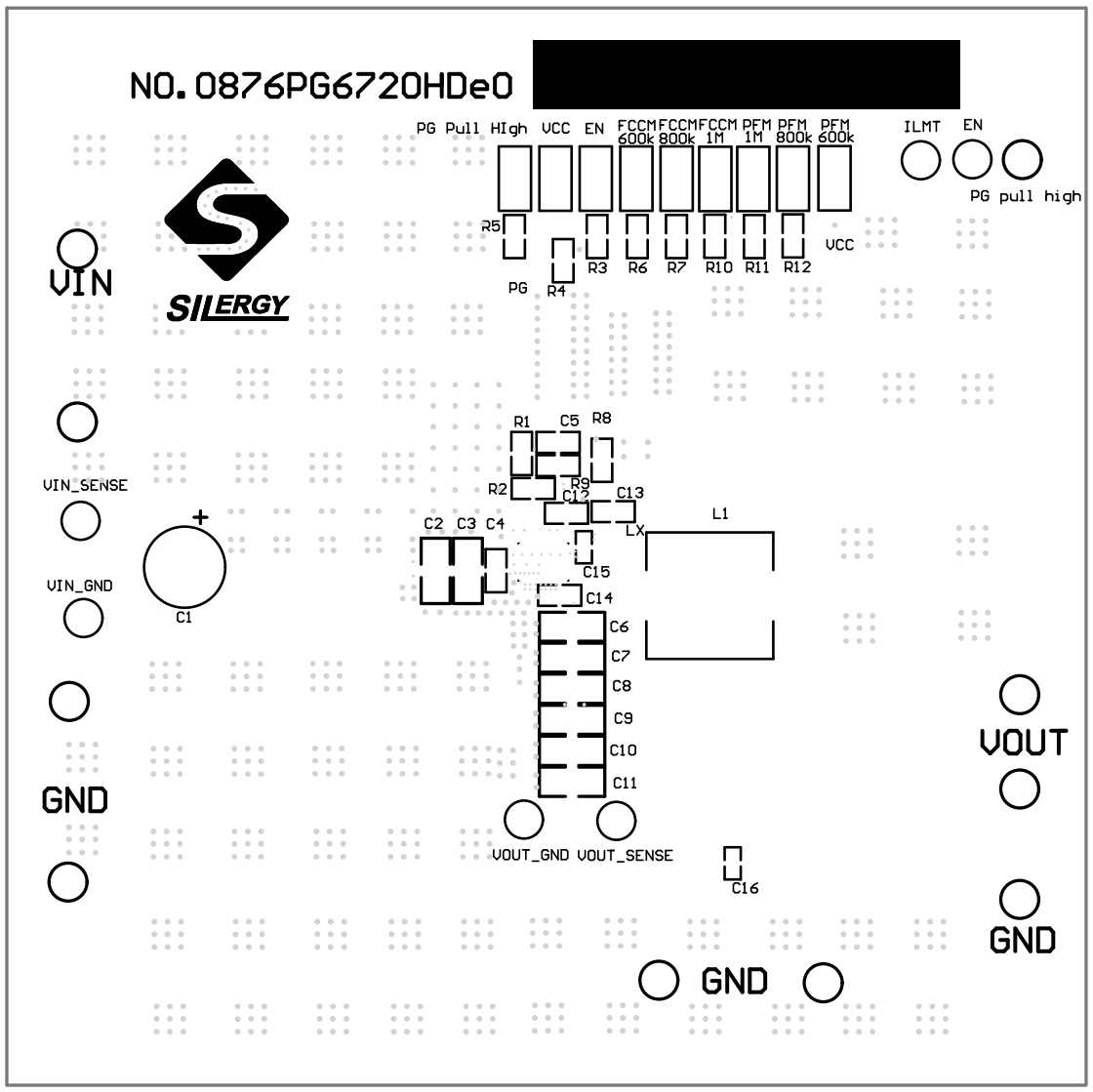

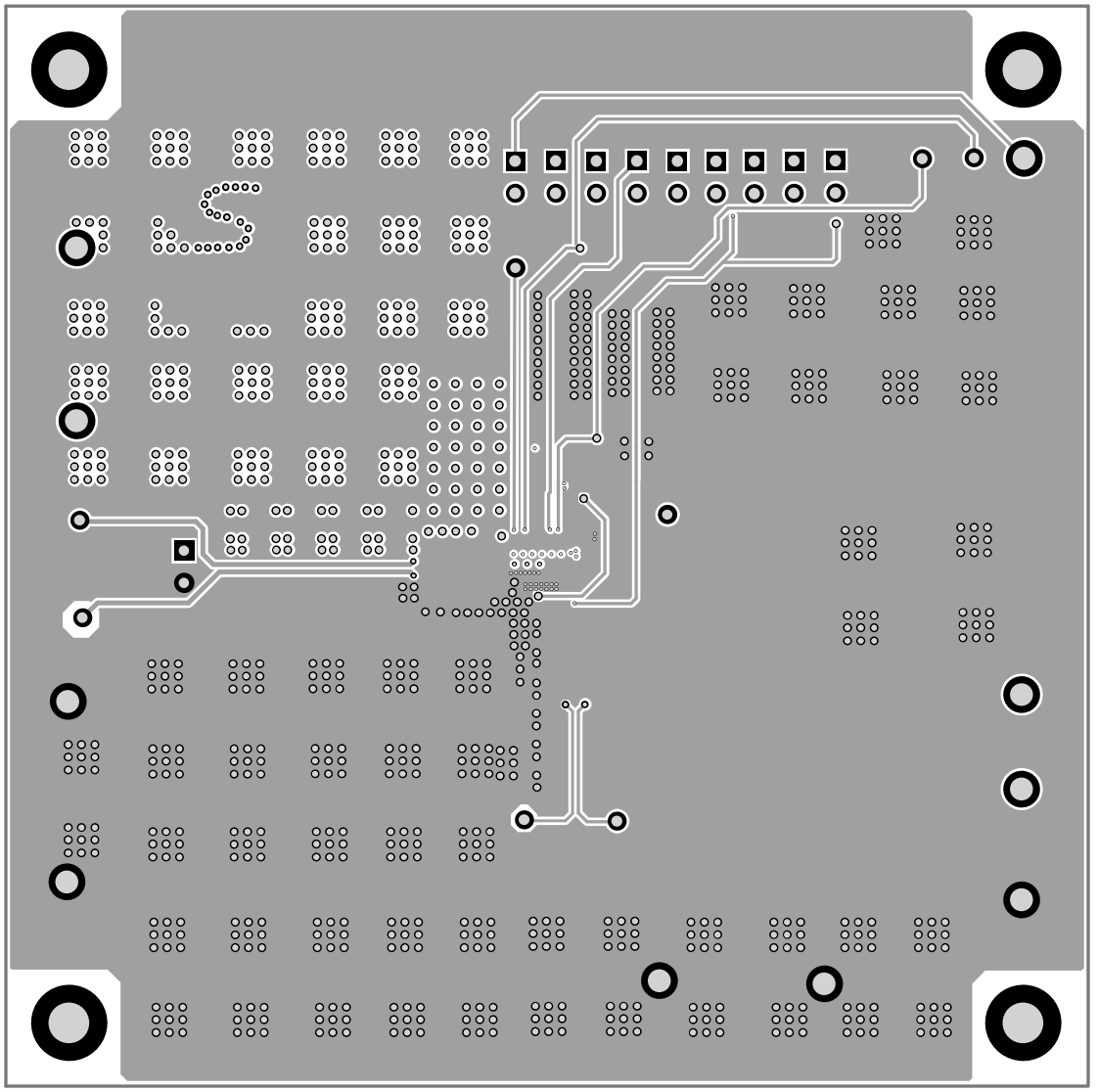

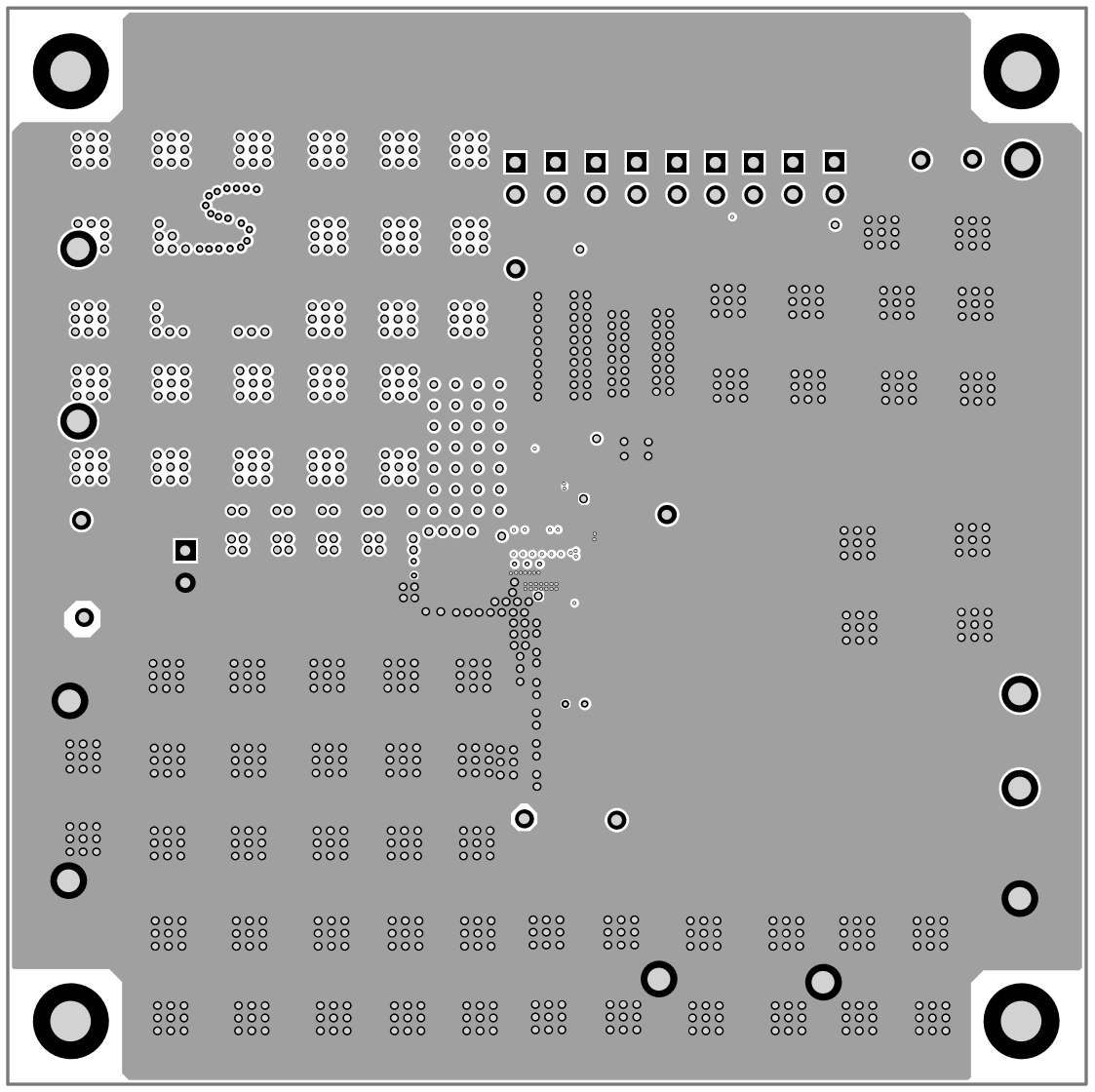

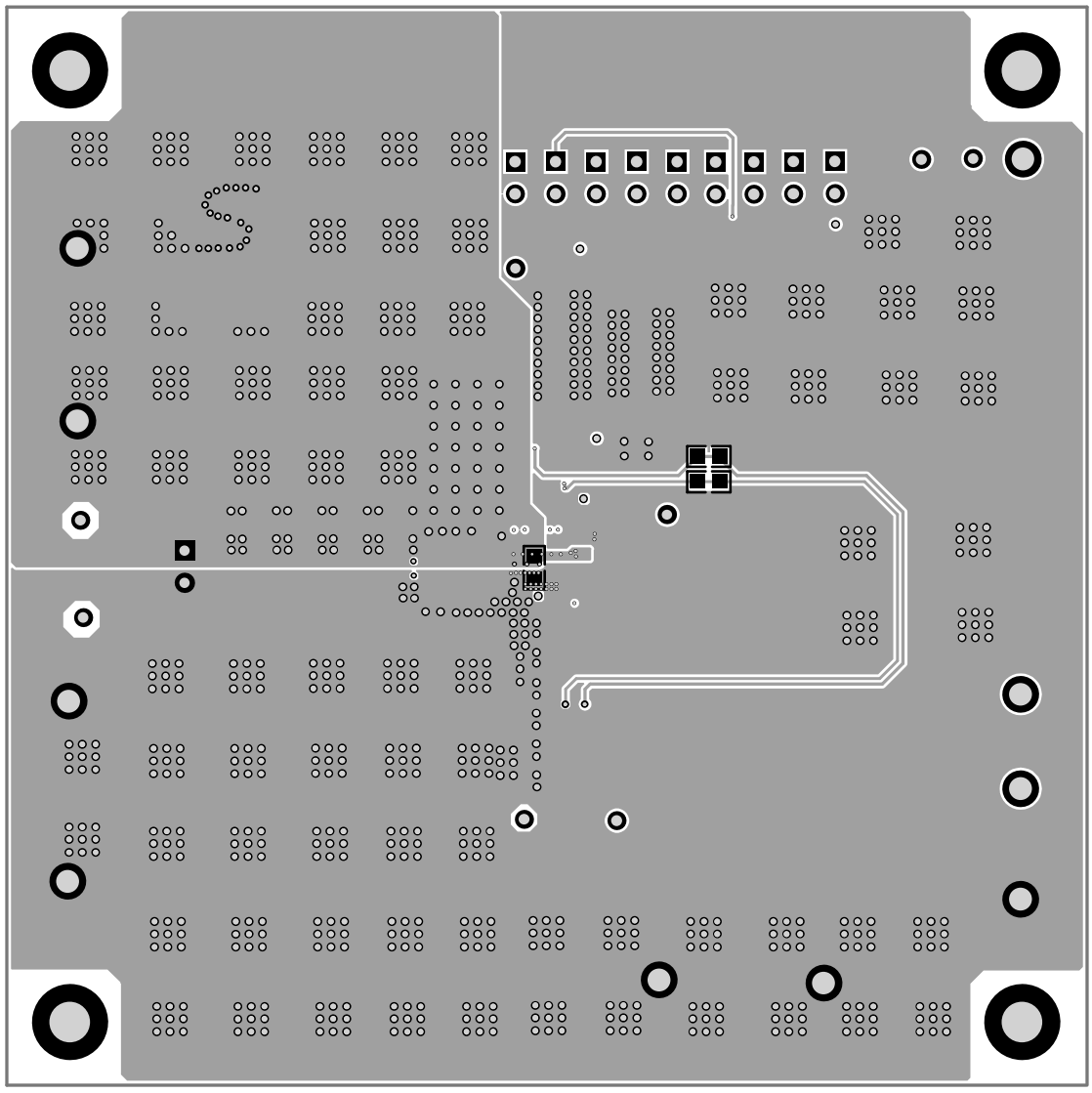

EVB_SQ29090TXQ评估板用于评估 20A 连续电流，16V 输入，1.2V输出，600kHz、800kHz 或 1000kHz同步降压稳压器SQ29090TXQ。
