SY58120BAAC

正在量產
Application Note
用于LED照明的反激式转换器
    Part NumberSY58120BAAC
    Description自供电, QR, Buck-Boost/Flyback, 紧凑的封装,无辅助绕组, 内置 600V/16Ω MOS
    PackageSOT23-5
    Io_max (A)
    Input Type120Vac,230Vac
    Po_max (W)5.5
    PF (>)0.5
    Application非调光AC Flyback
    • 集成600V MOSFET
    • 准谐振（QR）模式可实现低开关损耗
    • 无光耦原边控制
    • 快速启动（<300ms）
    • 无需辅助绕组做为反馈信号
    • 可靠的LED开短路保护
    • 符合RoHS标准且无卤素
    • 紧凑的封装：SOT23-5

    評估板

    • 2021-07-07_185256

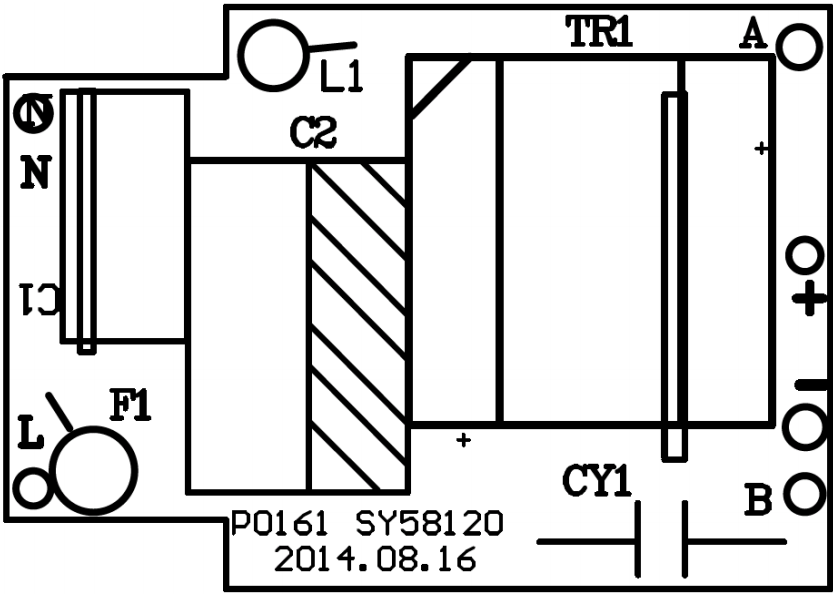

      評估板照片

    • 2021-07-07_185311

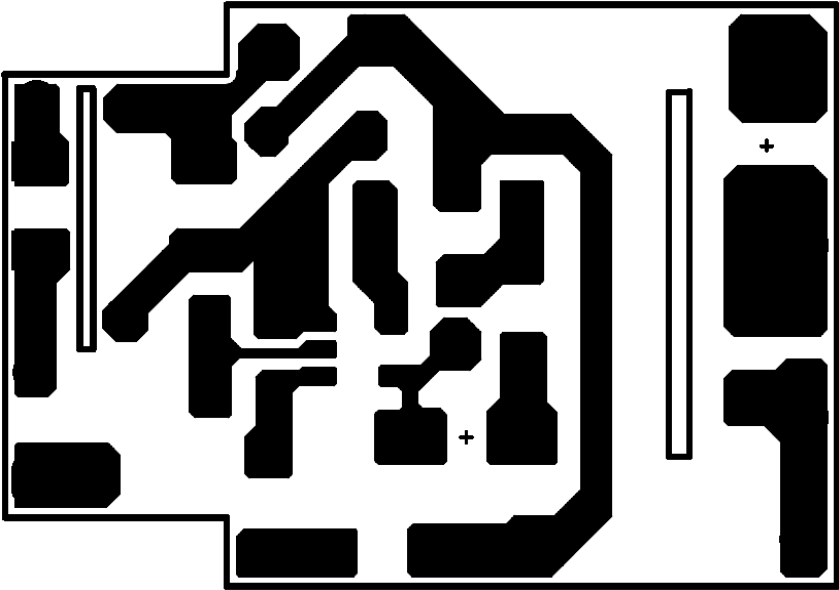

      評估板照片

    • 2021-07-07_185326

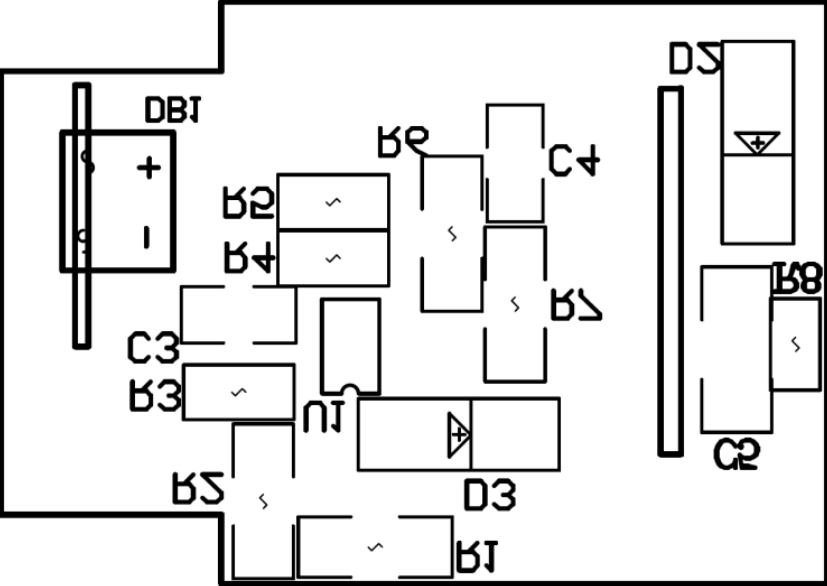

      評估板照片

    EVB_ SY58120BAAC

    EVB_SY58120BAAC评估板用于评估SY58120BAAC在LED照明驱动应用中的性能，其规格为交流176~264V输入,12V/240mA输出，功率3W。
