SY8104IADC

正在量產
Datasheet
Application Note
高效率，快速响应，4.0A，18V输入同步降压稳压器
    Part NumberSY8104IADC
    Vin_min (V)4.2
    Vin_max (V)18
    Vo_min (V)0.6
    Io_max (A)4
    Vref Accuracy±1.5%
    Fsw (MHz)0.5
    Iq (uA)200
    PackageTSOT23-6
    Protection ModeHic-cup SCP
    Features / Special FunctionAuto-Discharge



    • 输入电压范围：4.2-18V
    • 内置低导通电阻开关：55mΩ/36mΩ
    • 4A输出电流能力
    • 500kHz开关频率最大程度地减小外部元件尺寸
    • 瞬时PWM架构实现快速瞬态响应
    • 内部软启动限制浪涌电流
    • 逐周期峰值/谷值电流限制
    • 打嗝式短路保护
    • 热关断保护，自动恢复功能
    • 输出自动放电功能
    • 紧凑型封装：TSOT23-6



    評估板

    • SY8104IADC-1

      評估板照片

    • SY8104IADC-a

      評估板照片

    • SY8104IADC-b

      評估板照片

    • SY8104IADC-c

      評估板照片

    • SY8104IADC-d

      評估板照片

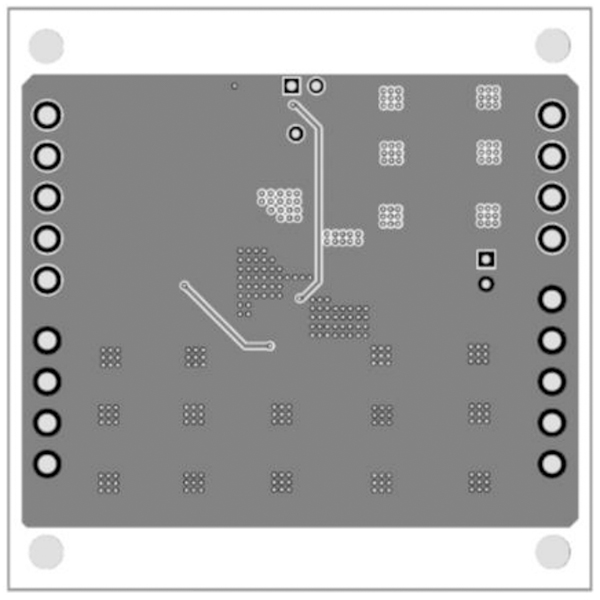

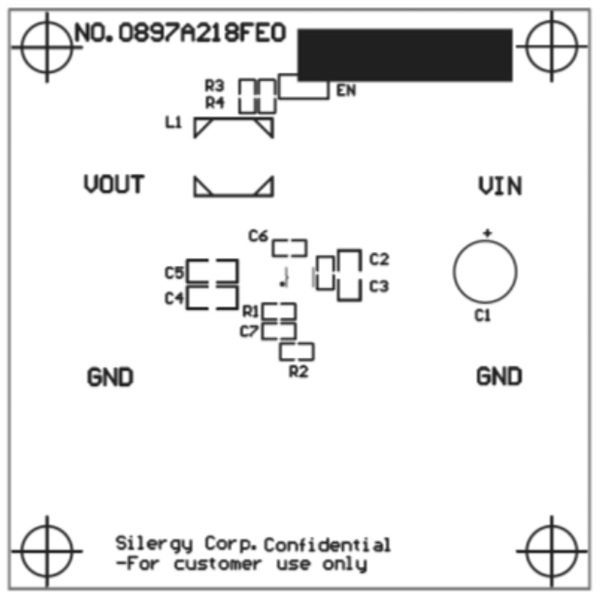

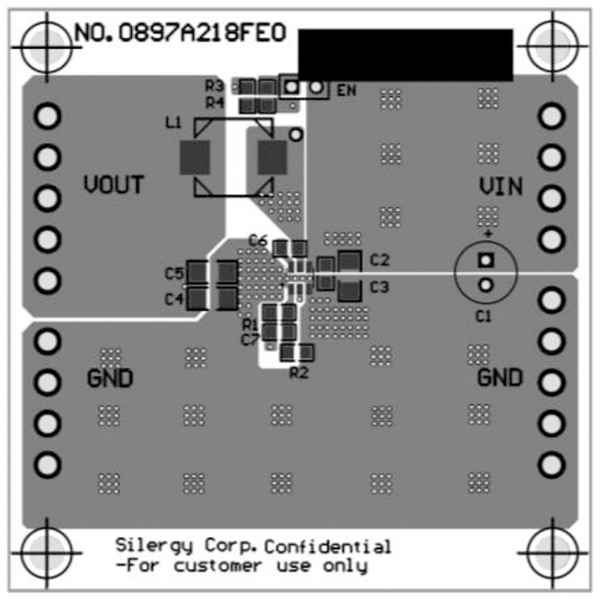

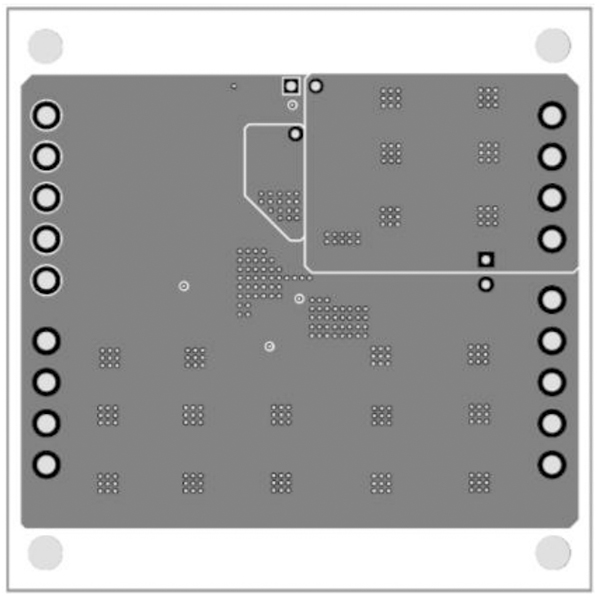

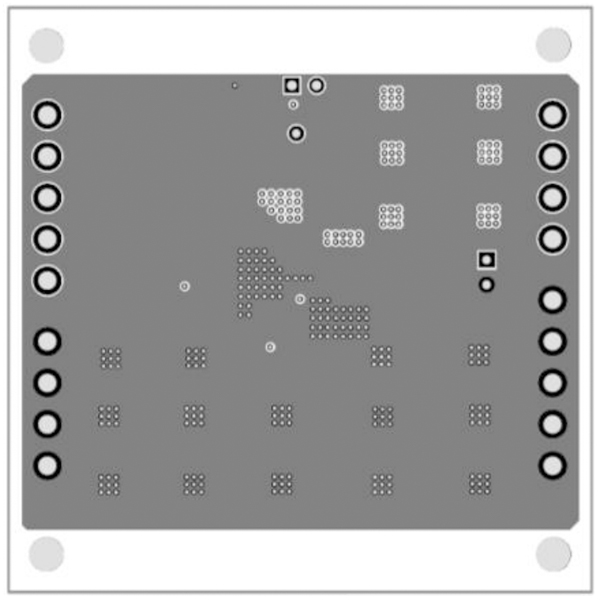

    EVB_SY8104IADC

    EVB_SY8104IADC评估板用于评估 4A输出电流，4.2~18V输入，3.3V输出同步降压型DC/DC转换器。
