SY8284BRAC

正在量產
Datasheet
Application Note
高效率，快速响应，4A，23V 输入同步降压稳压器
    Part NumberSY8284BRAC
    Vin_min (V)4
    Vin_max (V)23
    Vo_min (V)3.338
    Io_max (A)4
    Vref Accuracy±1%
    Fsw (MHz)0.6
    Iq (uA)80
    PackageQFN3x3-20
    Protection ModeLatch-off SCP
    Features / Special FunctionPower Good Indicator,Auto-Discharge
    • 宽输入电压范围：4~23V
    • 内置低导通电阻开关：85/35 mΩ
    • 集成旁路开关：1.5Ω
    • 瞬时PWM架构实现快速瞬态响应
    • 内部1.2ms软启动限制浪涌电流
    • 伪恒定频率：600kHz
    • 固定3.338V输出电压
    • 4A 输出电流能力
    • 100mA LDO 电流能力
    • ±1％内部基准电压
    • 电源正常指示器
    • 输出放电功能
    • 输出限流保护
    • 自锁式输出欠压保护
    • 自锁式输出过压保护
    • 自锁式过温保护
    • 输入欠压锁定(UVLO)
    • 符合 RoHS 标准且无卤素
    • 紧凑型封装：QFN3×3-20

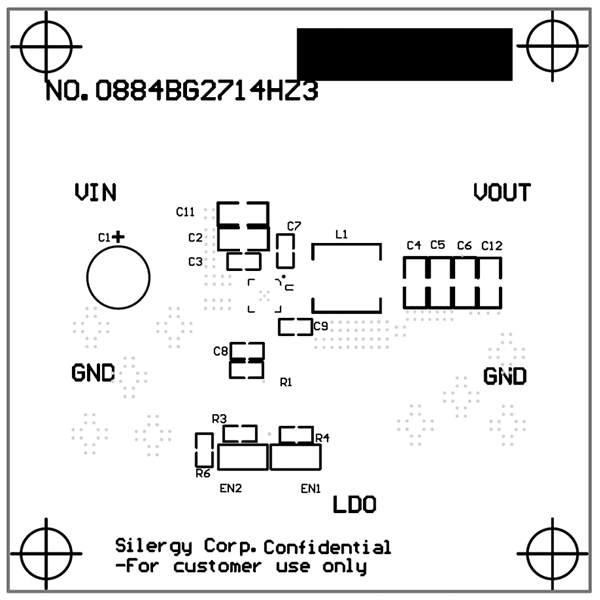

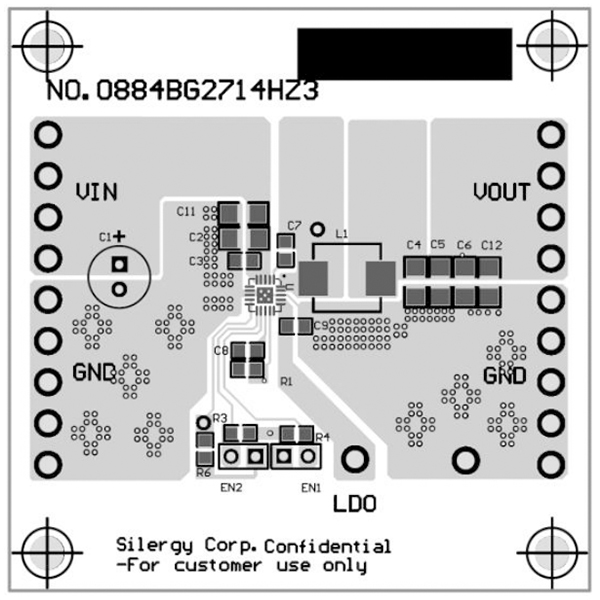

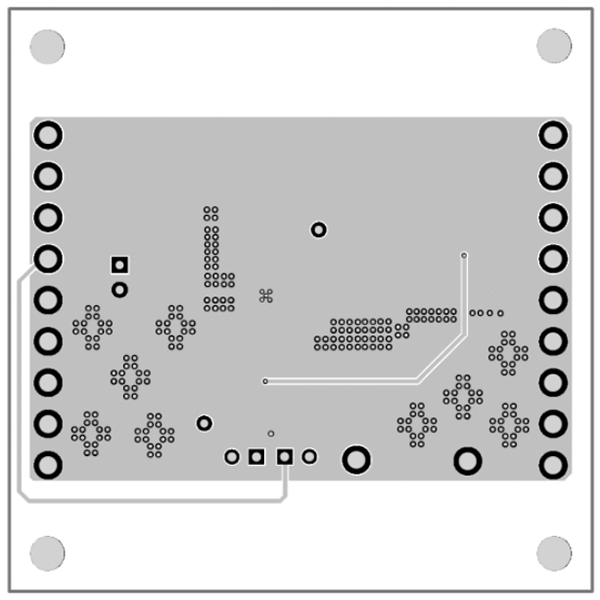

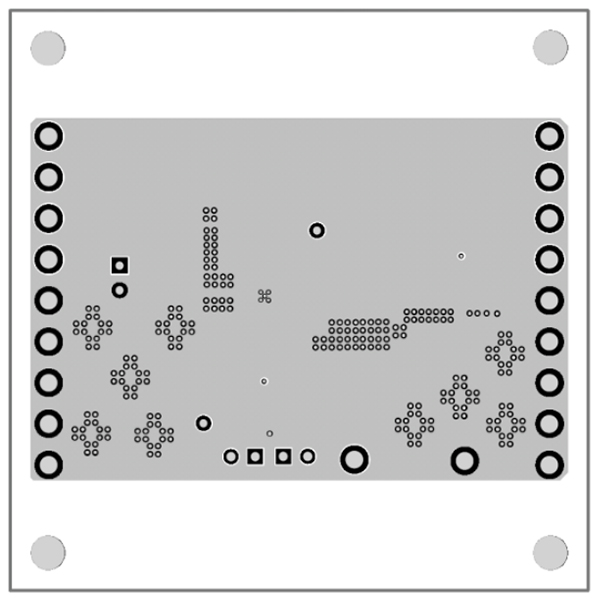

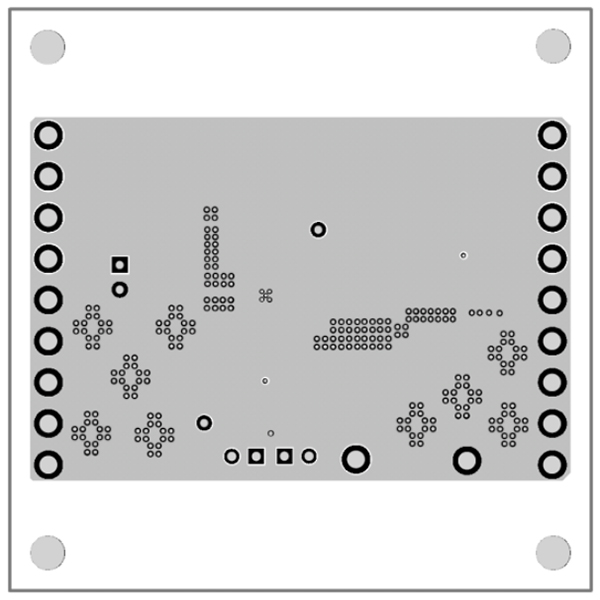

    評估板

    • SY8284BRAC-1

      評估板照片

    • SY8284BRAC-A

      評估板照片

    • SY8284BRAC-B

      評估板照片

    • SY8284BRAC-C

      評估板照片

    • SY8284BRAC-D

      評估板照片

    EVB_SY8284BRAC

    EVB_SY8284BRAC评估板用于评估集成600kHz、4A、23V 输入，3.338V输出同步降压型DC/DC和 3.3V, 100mA LDO的双路输出稳压器。
