具有I2C 控制的5A单节锂离子DC/DC开关充电器
| Part Number | SY6970DQCQ |
|---|
| Description | 具有I2C控制的5A单节锂离子DC/DC开关充电器 |
|---|
| Vin_min (V) | 3.9 |
|---|
| Vin_max (V) | 14 |
|---|
| Vo_min (V) | |
|---|
| Max. Charge Current (A) | 5 |
|---|
| Iq (uA) | |
|---|
| Fsw (MHz) | 1.5 |
|---|
| Cell Voltage | 3.84~4.608V, step 32mV |
|---|
| Series Cells | 1 |
|---|
| Features / Special Function | NVDC电源路径管理，OTG，BC1.2协议，默认HVTYPE=9V |
|---|
| Package | QFN4x4-24 |
|---|
– 支持 3.9V-14V 输入电压范围
– 可编程 IDPM/VDPM 以支持 USB 和适配器
– 支持 USB SDP/DCP/CDP 和非标准适配器检测
– 可调充电电压：3.84-4.608V
– 支持NVDC电源路径管理
– JEITA协议
– ±0.5% 充电电压调节
– 通过电池路径阻抗补偿加快充电时间
– LED 或主机处理器的充电状态输出
- 最大 2.4A 500KHz/1.5MHz 升压 OTG 电流
– 4.55-5.51V 可调 OTG 输出电压
– 可选 OTG 输出电流限制
– 总线上高达 2.4A 的 OTG 电流限制
– 升压模式下的 ±1.5% 输出调节
- 用于电压、温度和充电电流测量的电池监视器
- 完整的BATFET 控制，支持Shipping模式、唤醒和系统复位
- 高达 9A 的电池放电电流
- 安全
– 充电和升压模式的电池温度感应
– 电池充电安全定时器
– 热调节和热关断
– 输入/系统过压保护
– MOSFET 过流保护
- 低电池漏电流并支持Shipping模式
- 封装：4mm ×4mm QFN-24
評估板

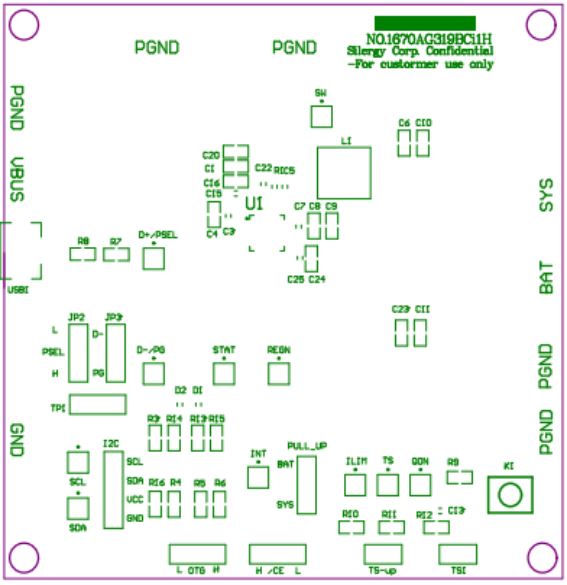

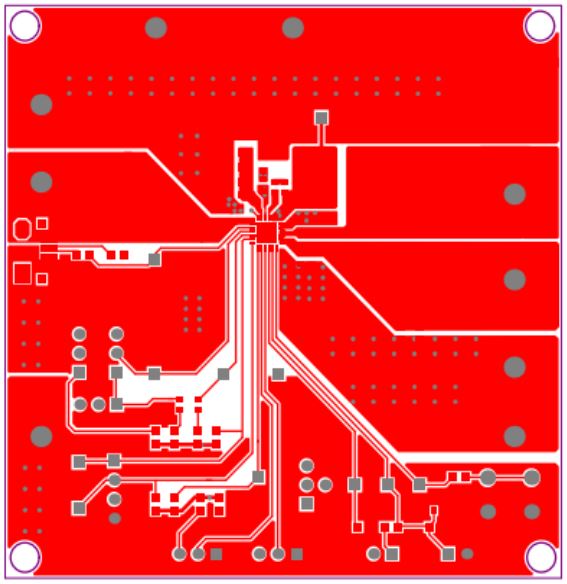

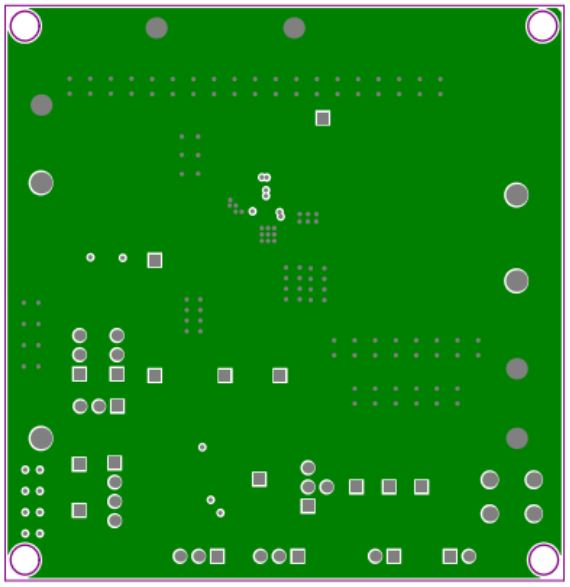

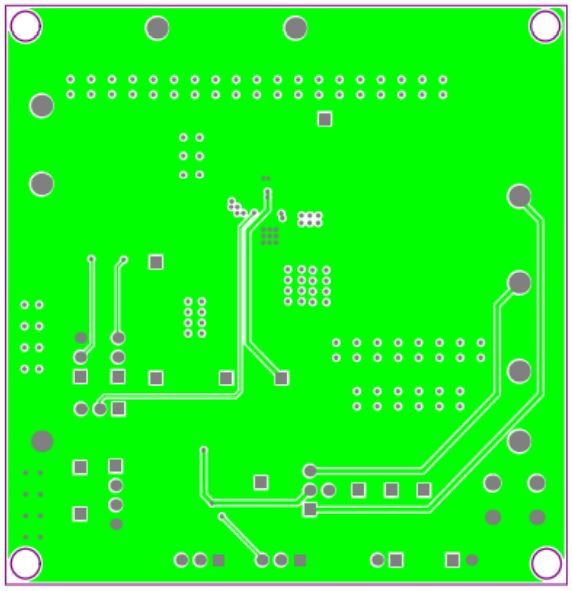

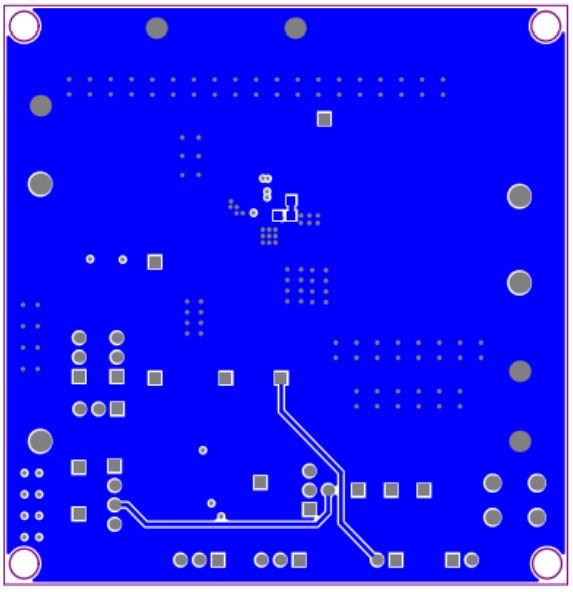

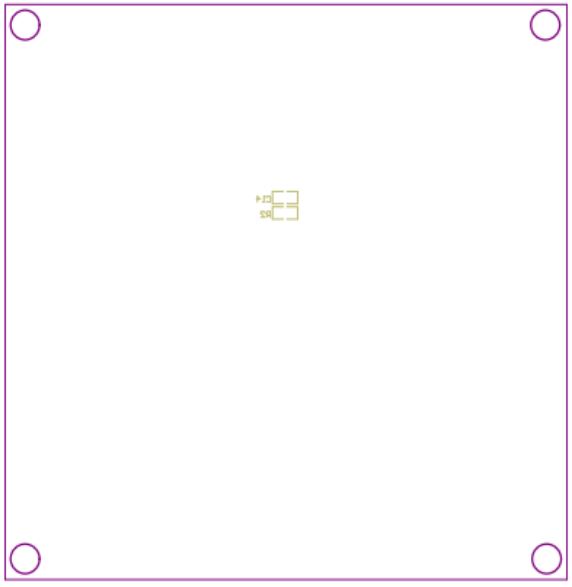

EVB_SY6970DQCQ评估板用于评估具有I2C 控制、USB 检测和符合 OTG JEITA 标准的电源路径管理的5A 单节锂离子 DC/DC 开关充电器SY6970DQCQ.
