5A，具有I2C控制，USB检测和OTG JEITA标准的单节锂离子DC/DC开关充电器
| Part Number | SY6970QCC |
|---|
| Description | I2C控制单电池NVDC 开关降压充电器 |
|---|
| Vin_min (V) | 3.9 |
|---|
| Vin_max (V) | 14 |
|---|
| Vo_min (V) | |
|---|
| Max. Charge Current (A) | 5 |
|---|
| Iq (uA) | |
|---|
| Fsw (MHz) | 1.5 |
|---|
| Cell Voltage | 3.84~4.608V |
|---|
| Series Cells | 1 |
|---|
| Features / Special Function | OTG |
|---|
| Package | QFN4x4-24 |
|---|
- 支持3.9V~14V输入电压范围
- 可编程IDPM/VDPM以支持USB和适配器
- 支持USB SDP/DCP/CDP和非标准适配器检测
- 3.84~4.608V可调充电电压
- 支持窄VDC电源路径管理
- 符合JEITA协议
- ±0.5％充电电压调节
- 通过电池路径阻抗补偿加快充电时间
- LED或主机处理器的充电状态输出
- 最大2.4A 500kHz/1.5MHz 升压OTG电流
- 4.55~5.51V可调OTG输出电压
- 可选的OTG输出电流限制
- 总线上的OTG电流限制高达2.4A
- 升压模式下的输出调节为±1.5％
- 电池监视器，用于测量电压，温度和充电电流
- 全面的BATFET控制以支持运输模式，唤醒和系统重置
- 电池放电电流高达9A
- 安全
- 充电和升压模式下的电池温度检测
- 电池充电安全计时器
- 热调节和热关断
- 输入/系统过压保护
- MOSFET过电流保护
- 低电池泄漏电流，支持运输模式
- 封装：QFN4×4-24
評估板

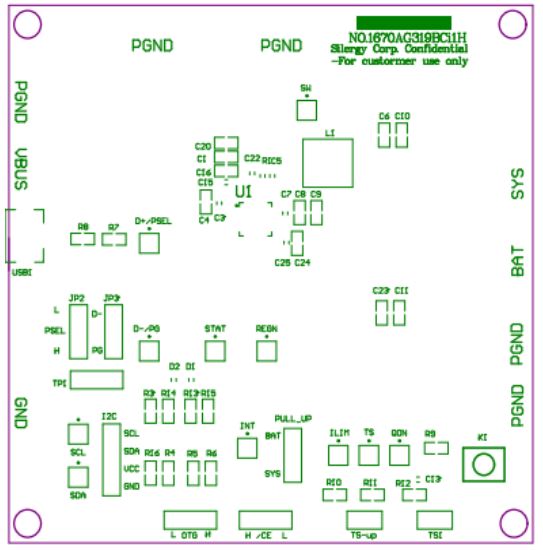

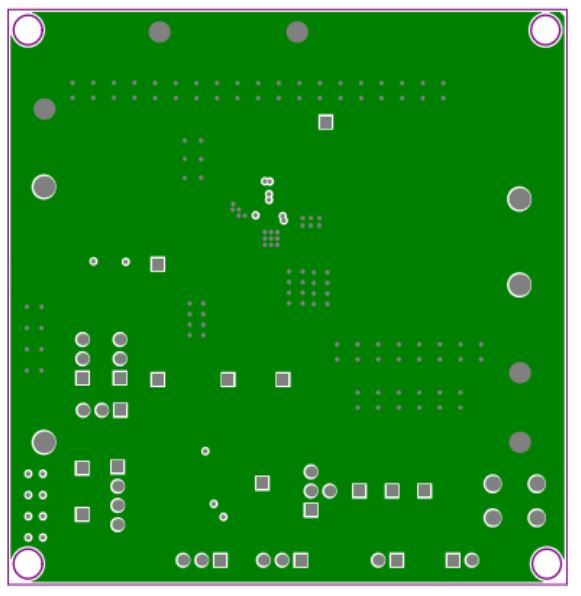

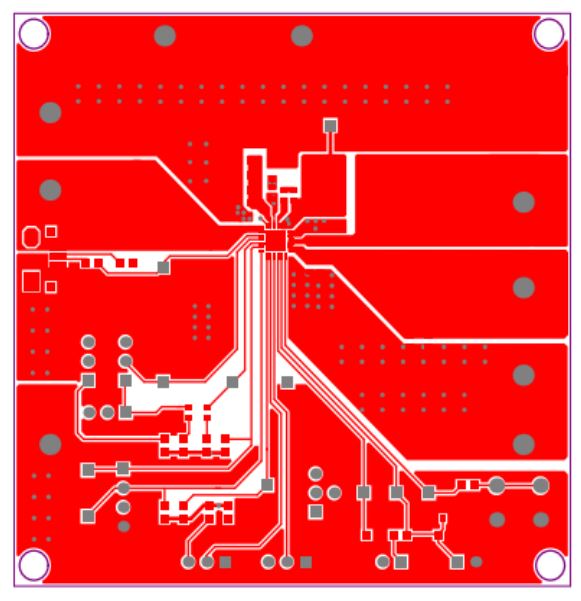

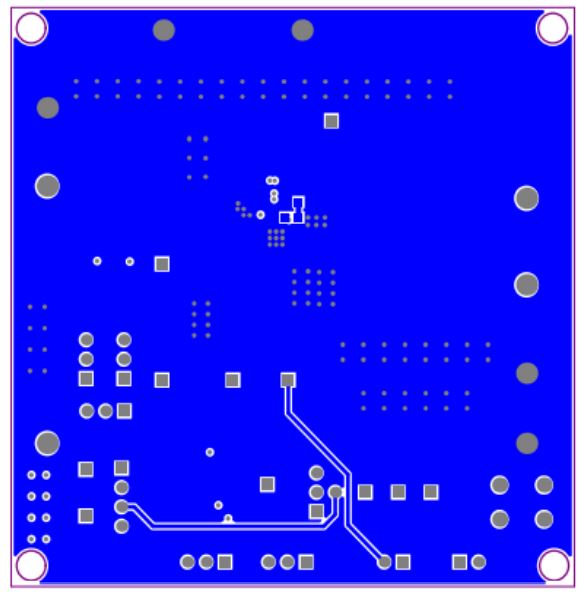

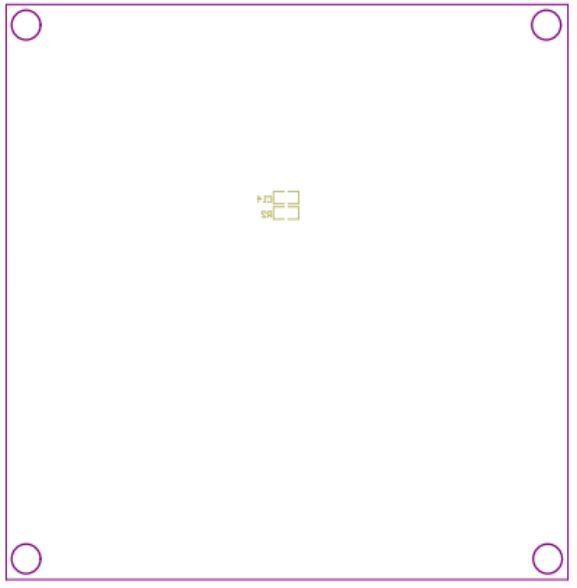

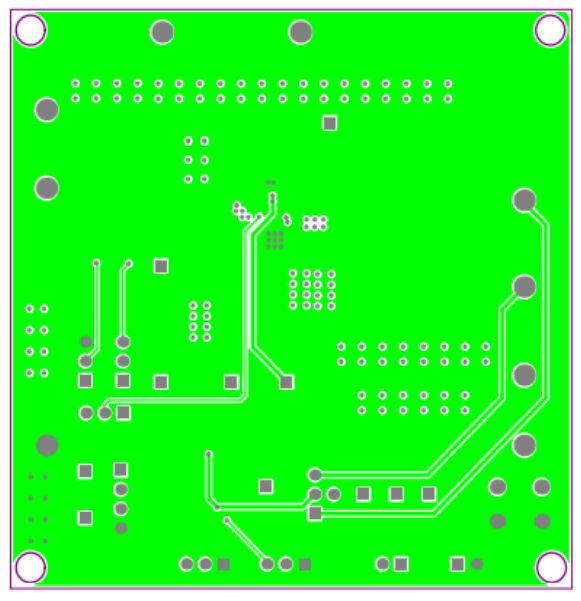

EVB_SY6970QCC评估板用于评估带有系统电源路径管理设备的全集成开关电池充电器SY6970QCC.
