SQ29020VDC

正在量產
Datasheet
高效,18V，20A同步降压稳压器
    Part NumberSQ29020VDC
    Vin_min (V)2.9
    Vin_max (V)16
    Vo_min (V)0.6
    Io_max (A)20
    Vref Accuracy±1%
    Fsw (MHz)0.6/0.8/1.0
    Iq (uA)550
    PackageQFN3x4-19
    Protection ModeHic-cup SCP
    Features / Special FunctionPower Good Indicator,FCCM/PFM,Auto-Discharge
    • 宽输入电压范围：

    VCC由外部电源供电，则为2.9V至16V
    VCC由VIN供电，则为3.6V至16V

    • 内置7.5mΩ电源开关和2.4mΩ同步整流器
    • 精确反馈设定点：0.6V±1％
    • 差分遥感
    • 快速瞬态响应
    • 600kHz，800kHz和1000kHz工作频率
    • 轻载可选择自动高效间断运行模式
    • 可编程谷值限流
    • 可靠内置保护：
    • 自动恢复输入欠压，输出欠压和过热保护
    • 逐周期谷值和峰值限流
    • 逐周期反向电流限制
    • 内部和可调软启动以限制浪涌电流
    • 平滑的预偏置启动
    • 电源正常指示

    評估板

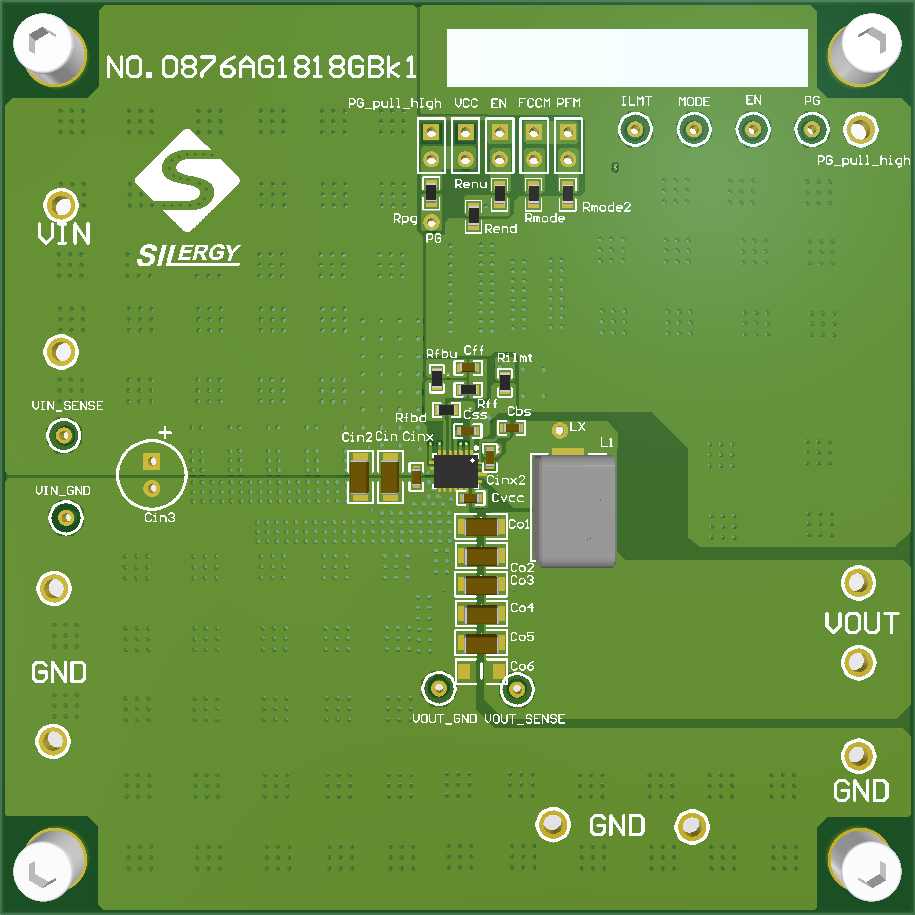

    • 3D Layout_Top View_3D

      評估板照片

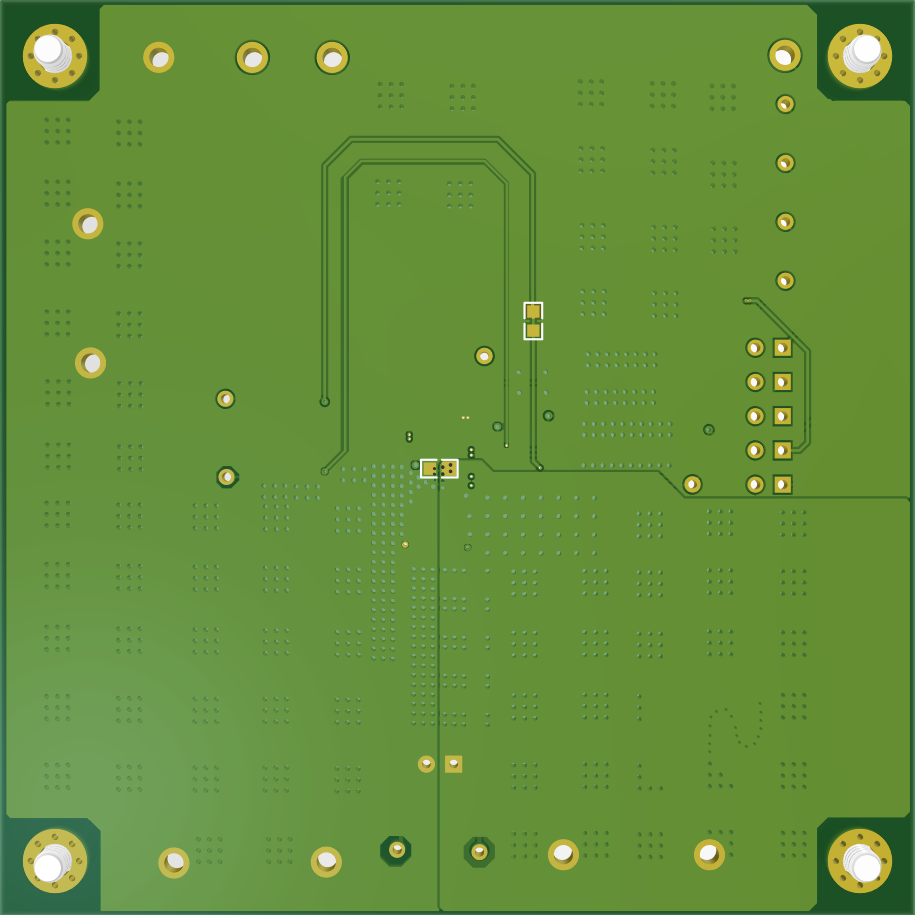

    • 3D Layout_Bottom View_3D

      評估板照片

    EVB_SQ29020VDC

    EVB_SQ29020VDC_1用于评估20A 连续输出电流、16V 输入、600kHz/800kHz/ 1000kHz 同步降压稳压器。。
