SQ52210QIQ

正在量產
Datasheet
三通道高边电流功率监测器
    Part NumberSQ52210QIQ
    Description三通道高侧电流功率监测器
    Vcc_min (V)2.7
    Vcc_max (V)5.5
    CM Sense Range0-32.76V
    DM Sense Range±163.84mV
    Iq (uA)300
    Accuracy (max)/
    Gain Error (max)±0.25%
    Offset (max)±40uA
    Features / Special Function13位ADC支持高侧单、双向电流检测
    PackageQFN4×4-16
    • 2.7V~5.5V工作电压
    • Bus电压监测范围：0V~32.76V
    • 70V共模耐压
    • 测量并输出电流，电压和功率
    • 电流监测精度:

    – 0.25% 增益误差(最大值)

    – 40μV 失调电压 (最大值)

    • 总线电压监测精度:

    – 0.25% 增益误差 (最大值)

    – 16mV 失调电压(最大值)

    • 可配置的平均模式
    • 可编程的报警事件和极端报警事件输出
    • 4个可配置的I2C通讯地址
    • 兼容 1.8V 电压的 I2C/SMBus 接口
    • MSL等级：MSL3

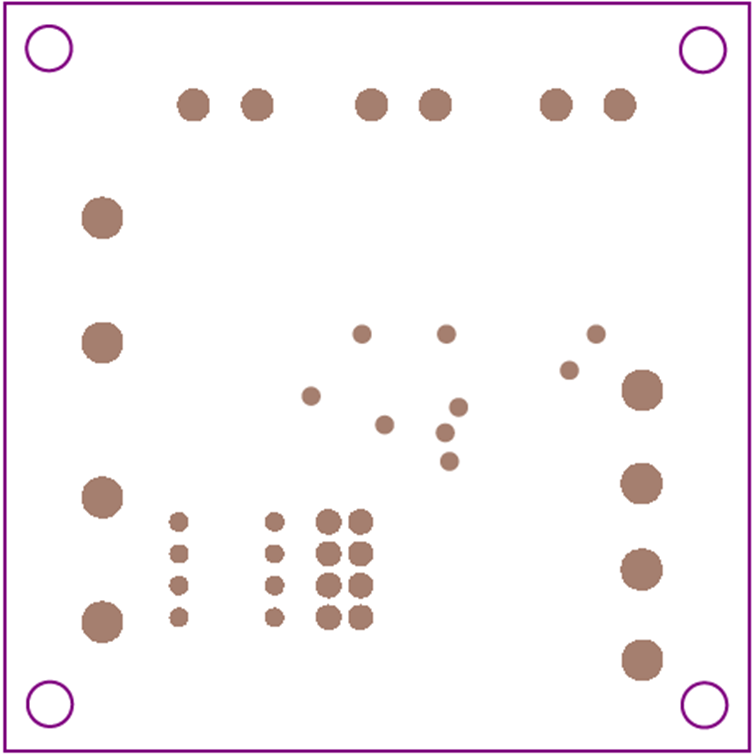

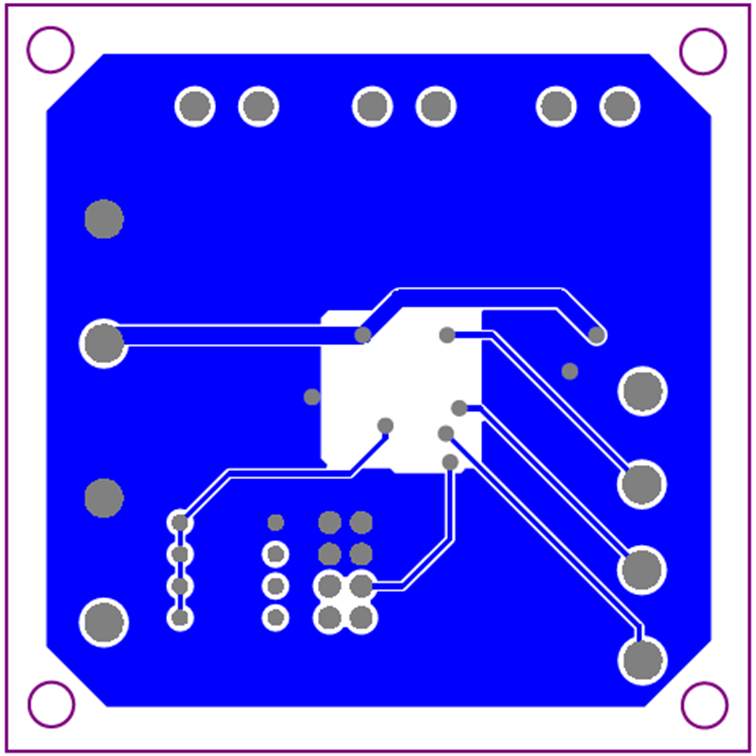

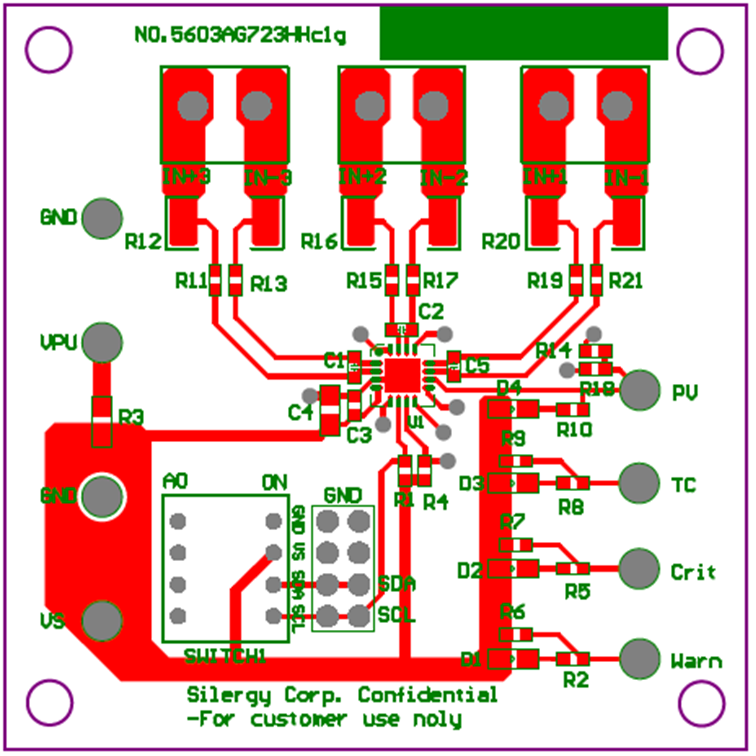

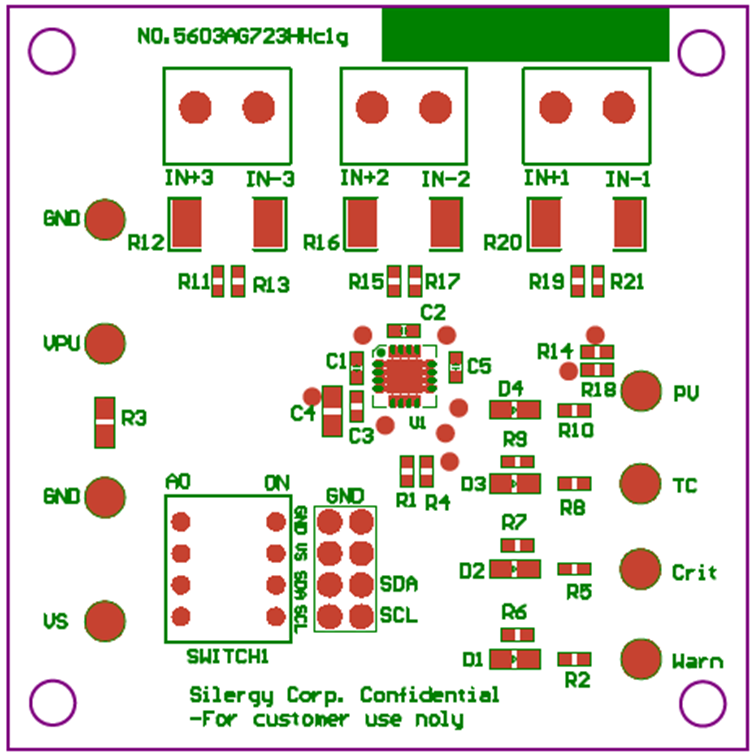

    評估板

    • 幻灯片1

      評估板照片

    • 幻灯片2

      評估板照片

    • 幻灯片3

      評估板照片

    • 幻灯片4

      評估板照片

    • 幻灯片5

      評估板照片

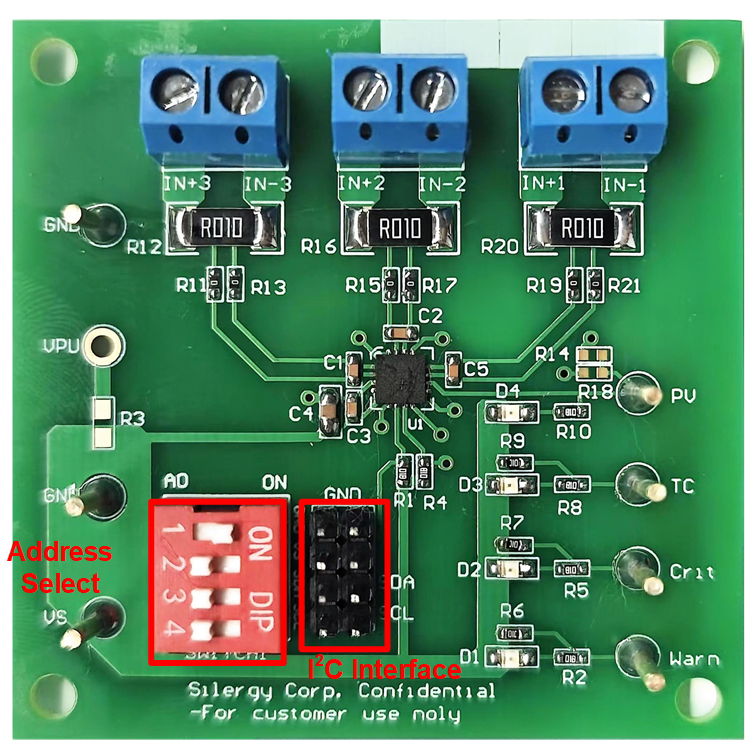

    EVB_SQ52210QIQ

    EVB_SQ52210QIQ评估板用于评估三通道高边电流功率监测器SQ52210QIQ。
