SY7711ABC

正在量產
Application Note
1通道升压LED控制器
    Part NumberSY7711ABC
    Vin_min (V)5
    Vin_max (V)28
    Io_max (A)1.5
    Channels1
    Fsw (MHz)0.12
    BV (V)
    Dimming ModePWM Dimming
    Dimming Frequency1000
    Application电视背光
    Features / Special Function
    PackageSOT23-6
    • VCC电源电压范围：5V至28V
    • 120kHz的开关频率
    • PWM模拟调光：10kHz~1MHz
    • 输出过压保护（OVP）
    • 过电流保护（OCP）
    • LED开路和短路保护
    • LED阴极对GND保护短路
    • 电感短路和二极管开路/短路保护
    • 热关机保护（OTP）
    • -40~85 C°温度范围
    • 无铅封装：SOT23-6

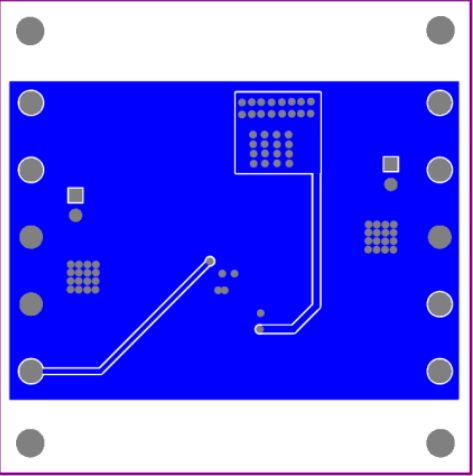

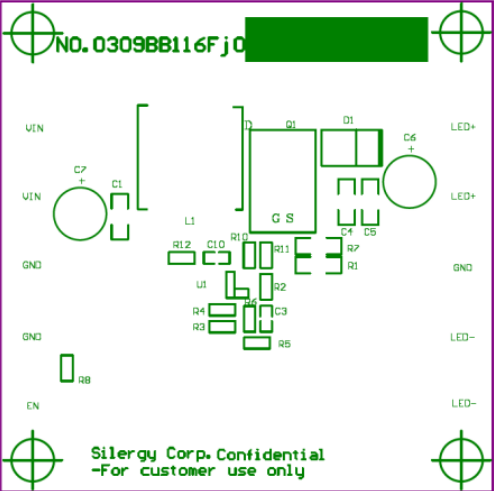

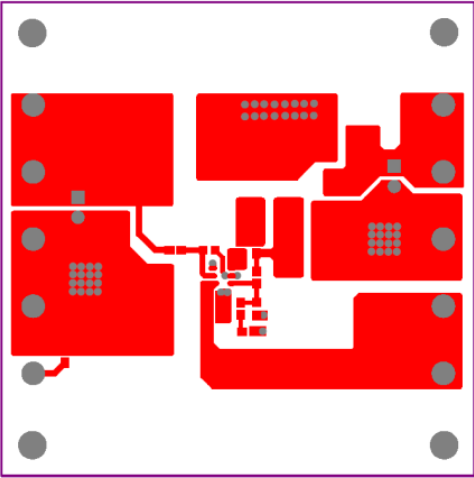

    評估板

    • 2021-07-07_170346

      評估板照片

    • 2021-07-07_170334

      評估板照片

    • 2021-07-07_170359

      評估板照片

    EVB_ SY7711ABC

    EVB_ SY7711ABC评估板用于评估1通道升压LED控制器
