SY86011AWPQ

正在量產
Application Note
5.5V, 10A 具有超低导通电阻的负载开关
    Part NumberSY86011AWPQ
    Vin_min (V)0.285
    Vin_max (V)5.5
    Io_max (A)10
    Channels1
    Enable高电平有效
    Rdson15.3
    Protection Mode
    Features / Special Function输出自放电
    PackageQFN1.5x2-10
    • 集成单通道负载开关
    • VBIAS 电压范围： 2.2V 至5.5V
    • 输入电压范围： 0.285V 至 VBIAS
    • 导通电阻：

                -- VIN=5V (VBIAS=5V)时，RON = 5.3mΩ (典型值)

                -- VIN=3.3V (VBIAS=3.3V)时，RON = 5.3mΩ (典型值)

    • 10A最大连续开关电流
    • 自输出放电电阻： 50Ω
    • 符合RoHS 标准且无卤素
    • 紧凑型封装：QFN1.5 x 2-10

    評估板

    • 20877-1

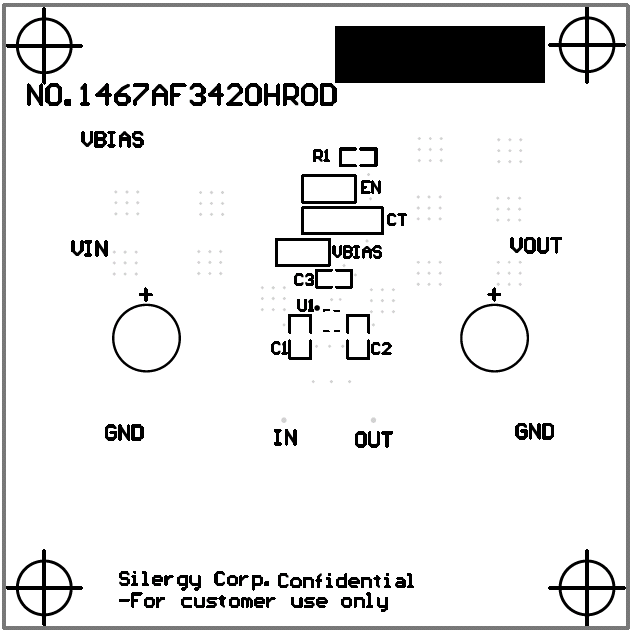

      評估板照片

    • 20877-2

      評估板照片

    • 20877-3

      評估板照片

    EVB_SY86011AWPQ

    EVB_SY86011AWPQ 评估板适用于评估 5.5V输入， 10A 负载开关 SY86011AWPQ。
