SY86809AAAQ

正在量產
Datasheet
2.95V~15V, 9A, 10mΩ 可编程限流开关
    Part NumberSY86809AAAQ
    Vin_min (V)2.95
    Vin_max (V)15
    Io_max (A)9
    Rdson110mΩ
    Channels1
    EnableActive Low
    Protection Mode
    Features / Special FunctionProgrammable Current Limit , Programmable Soft-Start Time, Selectable Clamping Output Voltage Threshold, Independent ON/OFF Control Input
    PackageQFN2×2.5-10
    • 宽输入电压范围：2.95V至15V，浪涌电压可达30V
    • 极低的电源路径电阻 RDS(ON)

                     在3.3/5/12 VIN条件下，RDS(ON)=10mΩ（典型值）

    • 9A输出电流 ，峰值电流为10.8A
    • 可编程限流
    • 可编程软启动时间
    • 可选择的钳位输出电压阈值
    • 独立的开/关控制输入
    • 过热保护及自动恢复功能
    • 湿度敏感等级（MSL）：1
    • 紧凑封装：QFN2×2.5-10

    評估板

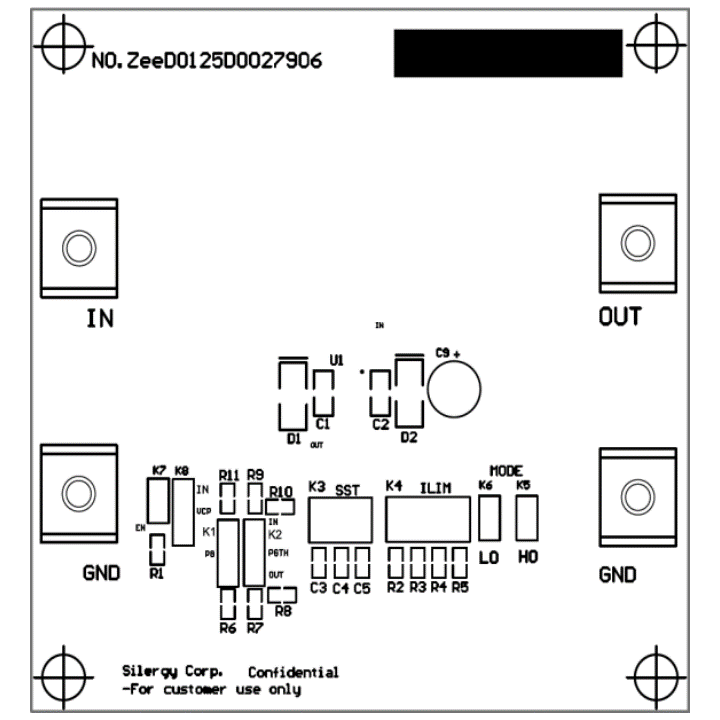

    • 86809A-1

      評估板照片

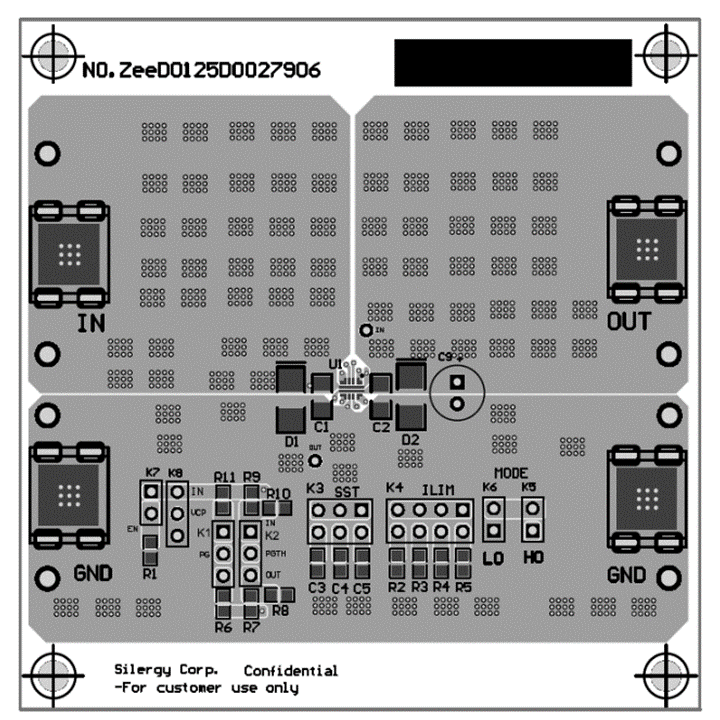

    • 86809A-2

      評估板照片

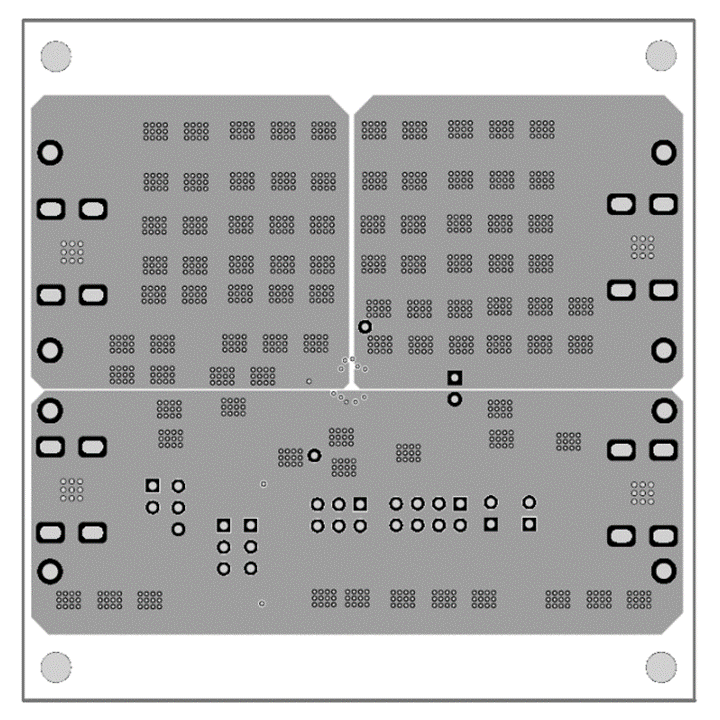

    • 86809A-3

      評估板照片

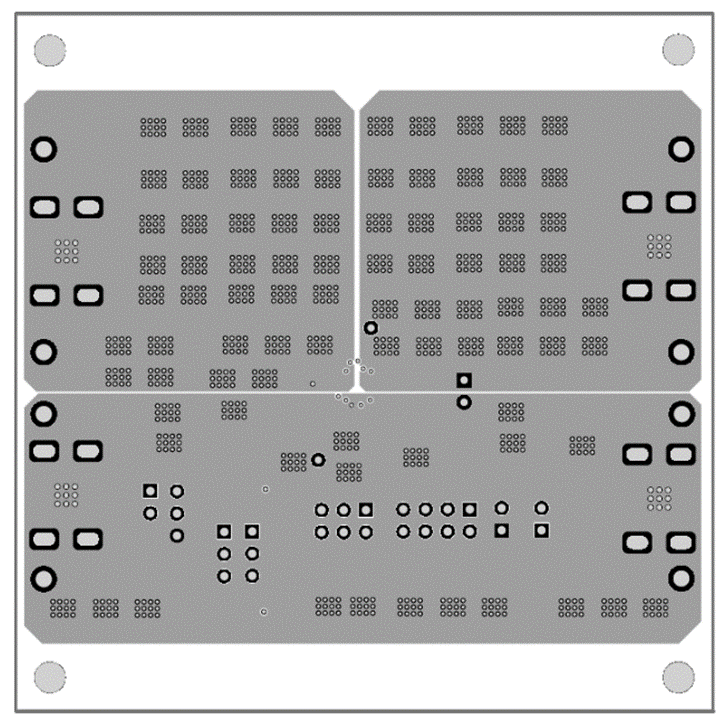

    • 86809A-4

      評估板照片

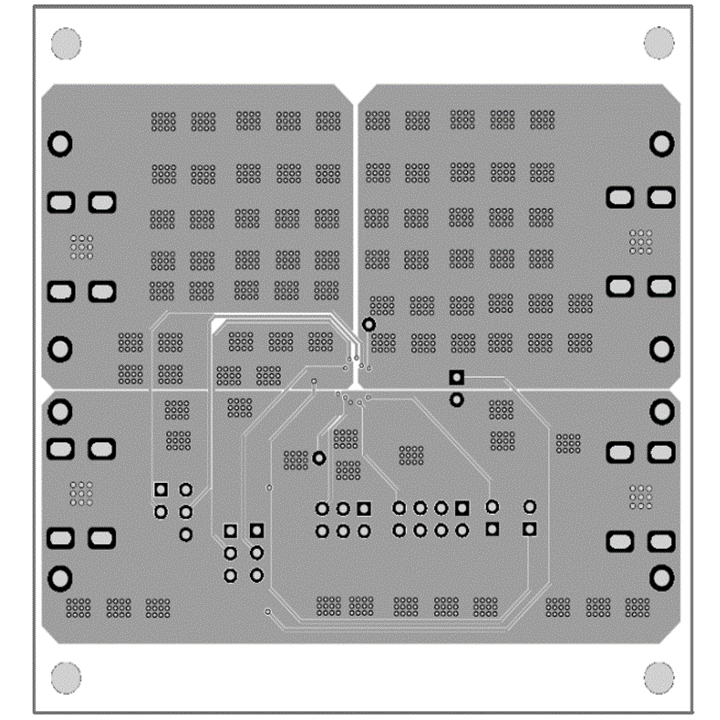

    • 86809A-5

      評估板照片

    EVB_SY86809AAAQ

    EVB_SY86809AAAQ 评估板适用于评估2.95V 至 15V输入， 可编程限流开关SY86809AAAQ。
