SQ76202QNC

正在量產
Application Note
高效，内置电感，1.7MHz，2A，23V输入同步降压稳压器
    Part NumberSQ76202QNC
    Vin_min (V)4.5
    Vin_max (V)23
    Io_max (A)2
    Vref Accuracy±1.5%
    Efficiency up to83
    Fsw (MHz)1.7
    Iq (uA)115
    Rdson1105
    Rdson250
    Interface
    PackageQFN3×3-10
    • 内部开关（顶部/底部）的低RDS(ON)：105mΩ/50mΩ
    • 4.5~23V输入电压范围
    • 2A输出电流能力
    • 1.7MHz开关频率
    • 即时PWM架构可实现快速瞬态响应
    • 逐周期峰值电流限制
    • 可调软启动时间
    • 打嗝模式输出短路保护
    • ±1.5％ 0.6V精度
    • 电源良好指示器
    • 封装：QFN3×3-10

    評估板

    • 98202.JP

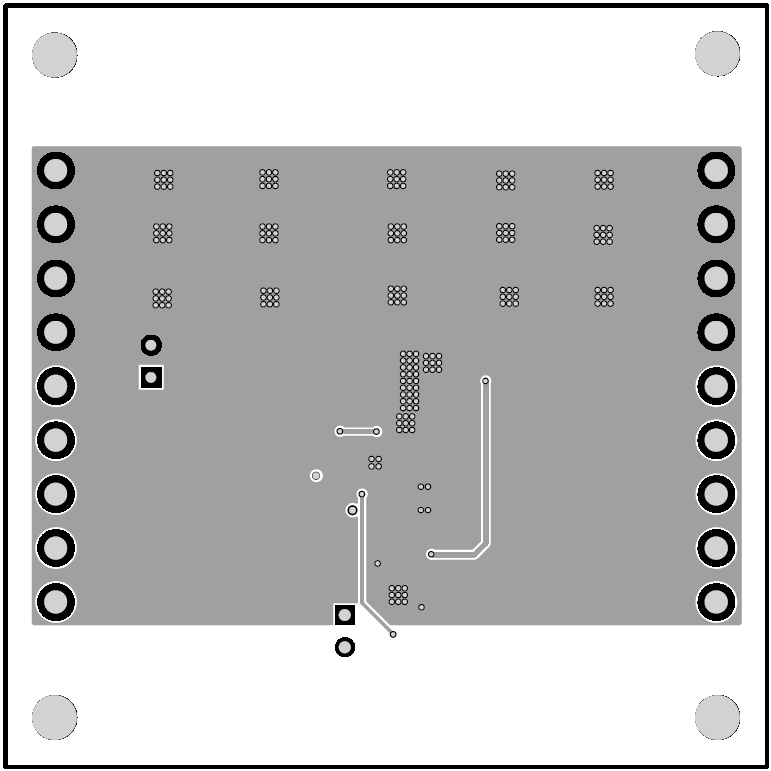

      評估板照片

    • 98202--.JP

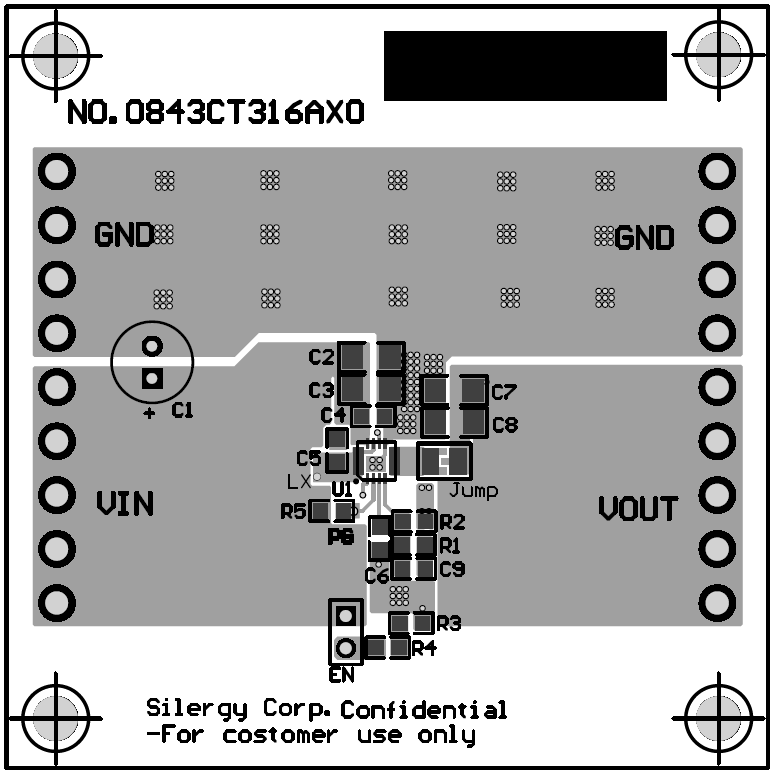

      評估板照片

    • 98202-.JP

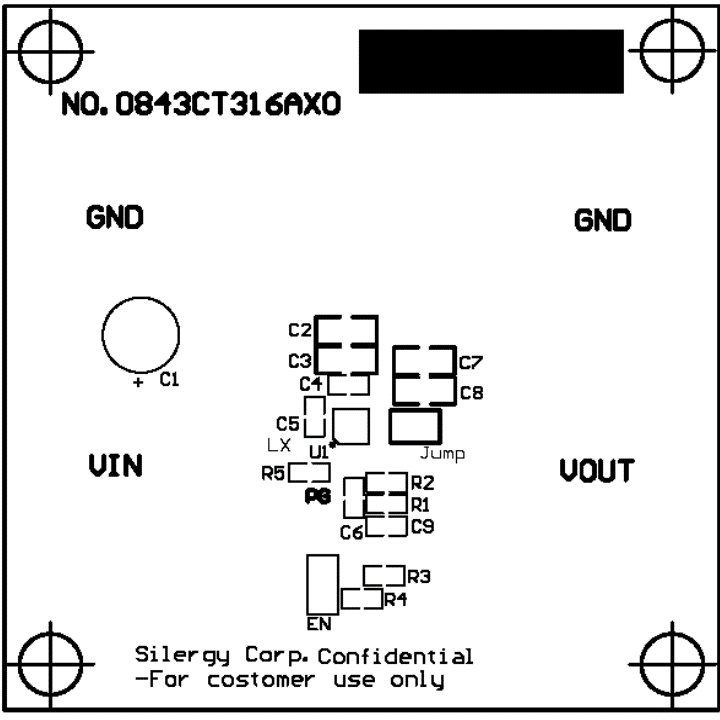

      評估板照片

    EVB_SQ76202QNC

    EVB_SQ76202QNC评估板用于评估可提供2A电流的高效1.7MHz同步降压型DC/DC转换器SQ76202QNC.
