具有原边CV/CC控制的反激稳压器
适用于适配器和充电器
| Part number | SY50131CFAC |
|---|
| Pout (max) (W) | 3.5 |
|---|
| HV startup | NO |
|---|
| Operation mode | QR |
|---|
| Integrated FETs type | BJT |
|---|
| Breakdown voltage (V) | 980 |
|---|
| Ron (typ) (mΩ) | |
|---|
| No load loss (mW) | <75 |
|---|
| Switching frequency (min)(kHz) | 2 |
|---|
| Switching frequency (max)(kHz) | 90 |
|---|
| Features | PSR CC/CV,Cable compensation |
|---|
| Package | SO8 |
|---|
| Operating temperature range(°C) | -40 to 125 |
|---|
| Functional safety category | |
|---|
- 在整个工作范围内严格的 PSR CC/CV 调节
- QR 模式操作以实现高效率
- PWM/PFM 控制以实现高平均效率
- 快速动态负载瞬态响应
- 电缆补偿以实现更好的负载调节
- 低启动电流：最大 5μA
- 最低频率限制 2kHz
- 空载功率小于 100mW
- 可靠的 OVP、UVP、SCP、OTP、OCP 保护
- 安全要求的可靠保护
- 最大开关频率限制 90kHz
- 集成 1050V 双极 NPN 晶体管
- 符合 RoHS 且无卤素
- 紧凑的封装：SO8
評估板

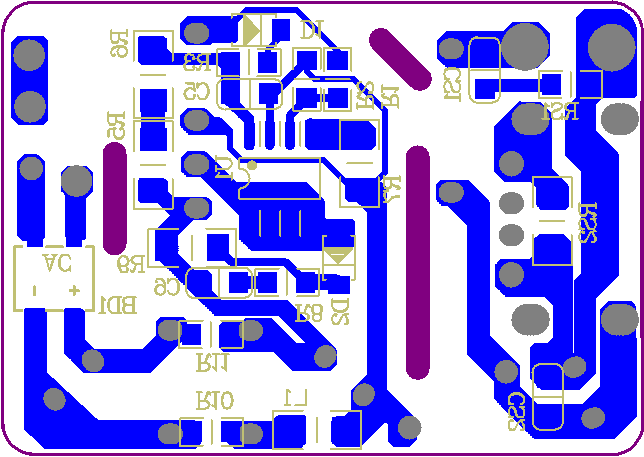

EVB_SY50131CFAC评估板用于评估90~264V输入，0.7A输出电流，4.85~5.15V输出电压的原边CV/CC控制的反激控制器，适用于适配器和充电器
