用于笔记本电脑TFT-LCD面板的I2C接口可编程PMIC
![]()
| Part number | SY7571RKC |
|---|
| Vin (min) (V) | 8 |
|---|
| Vin (max) (V) | 18 |
|---|
| Channel(#) | 22 |
|---|
| Features | A synchronous Buck regulators, An AVDD Boost regulator, an HAVDD OPAMP, A positive and a negative charge pump controller for VGH and VGL, A gate pulse modulator VGHM, 14 channel gamma and 2 channel VCOM OPAMP |
|---|
| Application | TFT LCD TV panel |
|---|
| Package | QFN6×6-52 |
|---|
• 8V-18V 输入电压范围
• 用于 AVDD/DVDD 的 500kHz/750kHz 固定开关频率
• VGH/VGL 电荷泵的 500kHz/750kH/1000kHz 可选开关频率
• AVDD 升压稳压器
--具有 5A 电流限制的集成 100mΩ 低 Ron 开关
--具有快速瞬态响应的峰值电流控制
--可调软启动
--可调电流限制
--高达 19.2V 的输出电压
--2% 输出电压设置精度
--低占空比操作
• HAVDD 运算放大器
--±300mA 短路电流
--45V/us 压摆率
--20MHz -3dB 带宽
• DVDD 降压开关稳压器
--集成 200mΩ/80mΩ 低 Ron 开关，具有 3.2A 电流限制
--具有快速瞬态响应的峰值电流控制
--内部环路补偿
--内部软启动
• 正电荷泵稳压器 (VGH)
• 负电荷泵调节器 (VGL)
• 集成高压栅极脉冲调制器
--16 步可编程放电电流
--32 步可编程钳位电压
--可选择的启动延迟
• 双高速运算放大器 (VCOM)
--±400mA 短路电流
--轨到轨输出
--20MHz-3dB 带宽
--10 位 DAC 分辨率
• 14 通道可编程伽马参考
--10 位 DAC 分辨率
--2个可选伽马曲线
• 用于 AVDD 排序的外部 p 沟道 MOSFET 栅极控制
• 输入电压检测器 (XAO)
• Buck1、VGH 和 VGL 与 AVDD 以 180° 异相操作，以降低输入纹波
• 输入欠压锁定
• 过温保护
• 过压保护
• 过流保护
• 欠压保护(UVP)
• 符合RoHS且无卤素
• 封装：QFN6x6-52

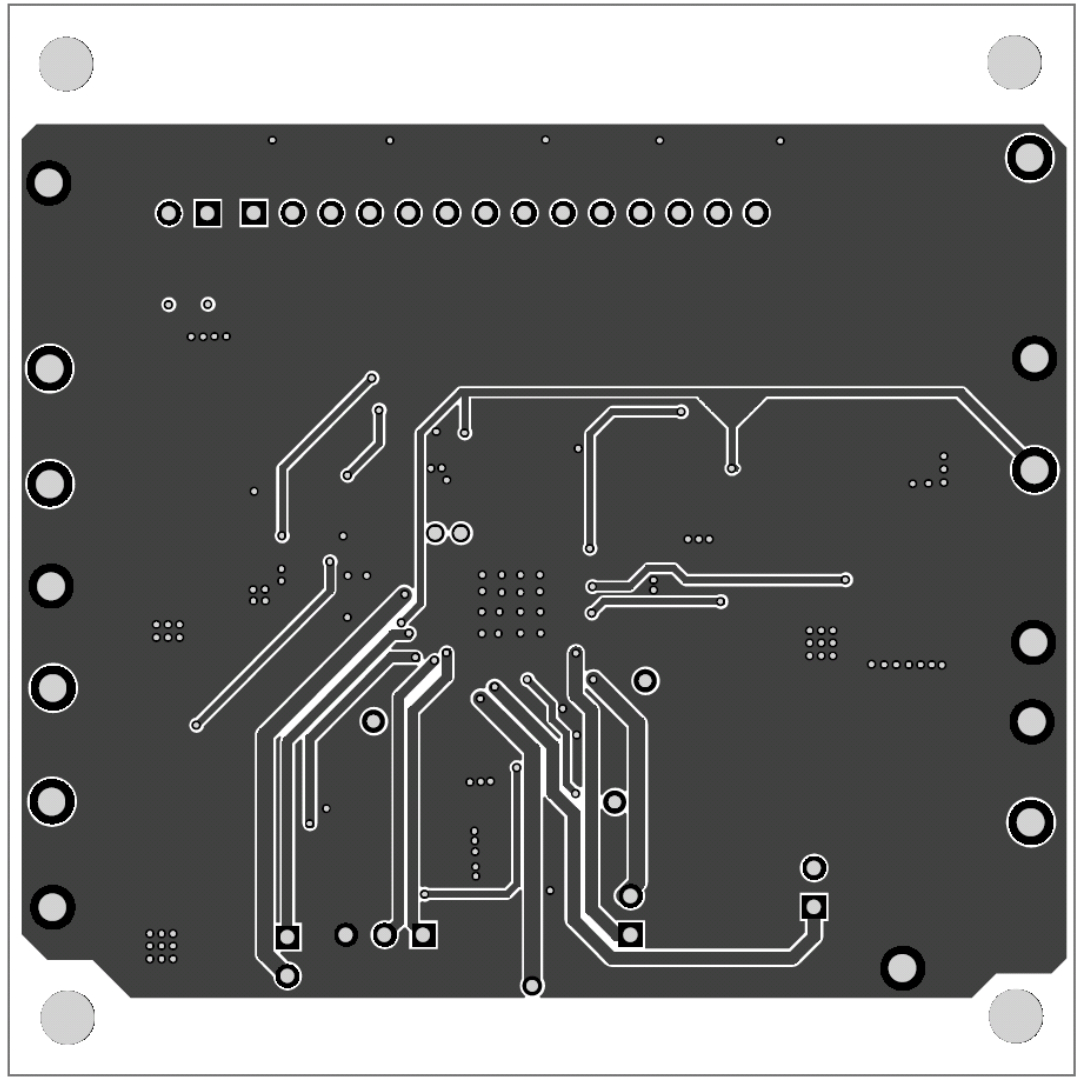

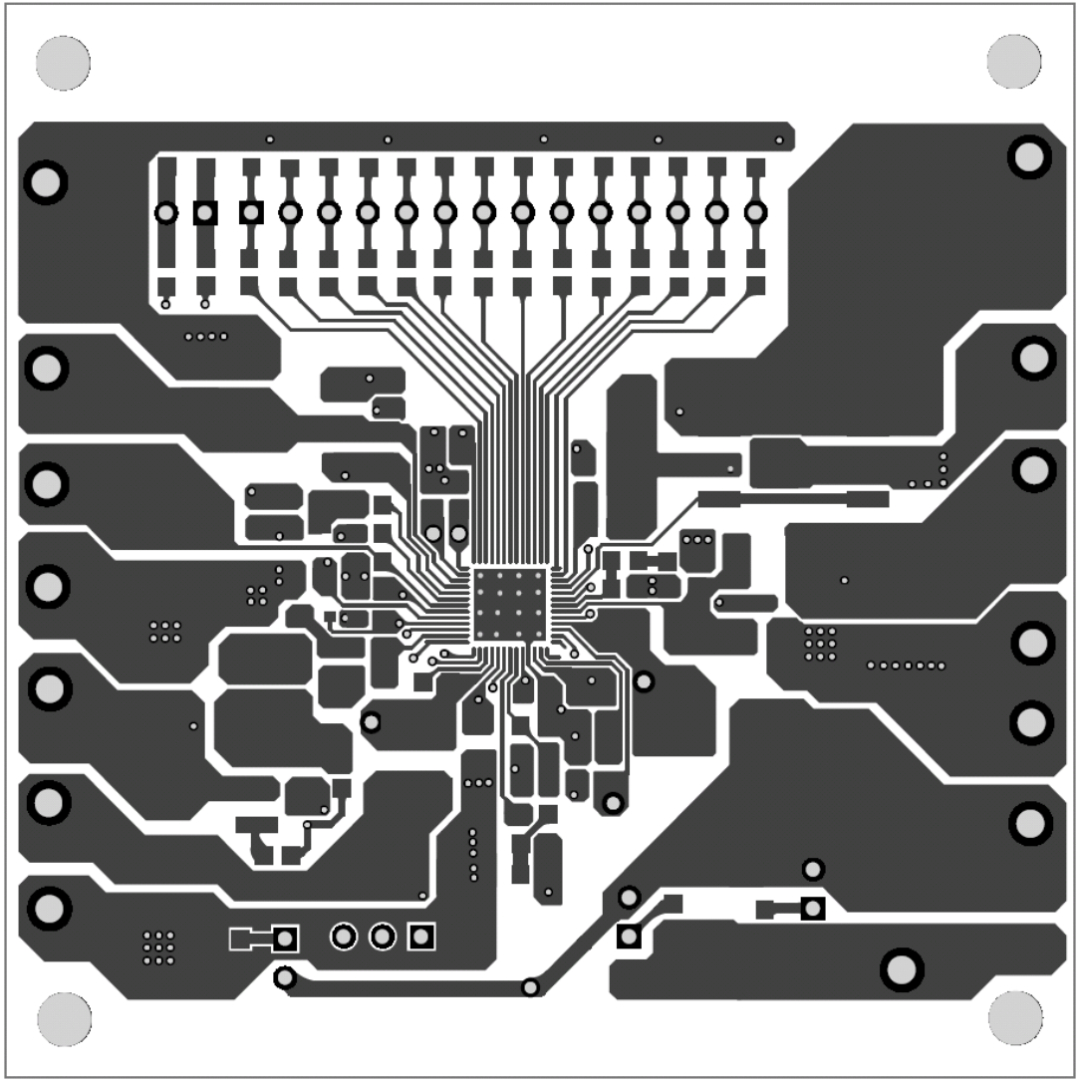

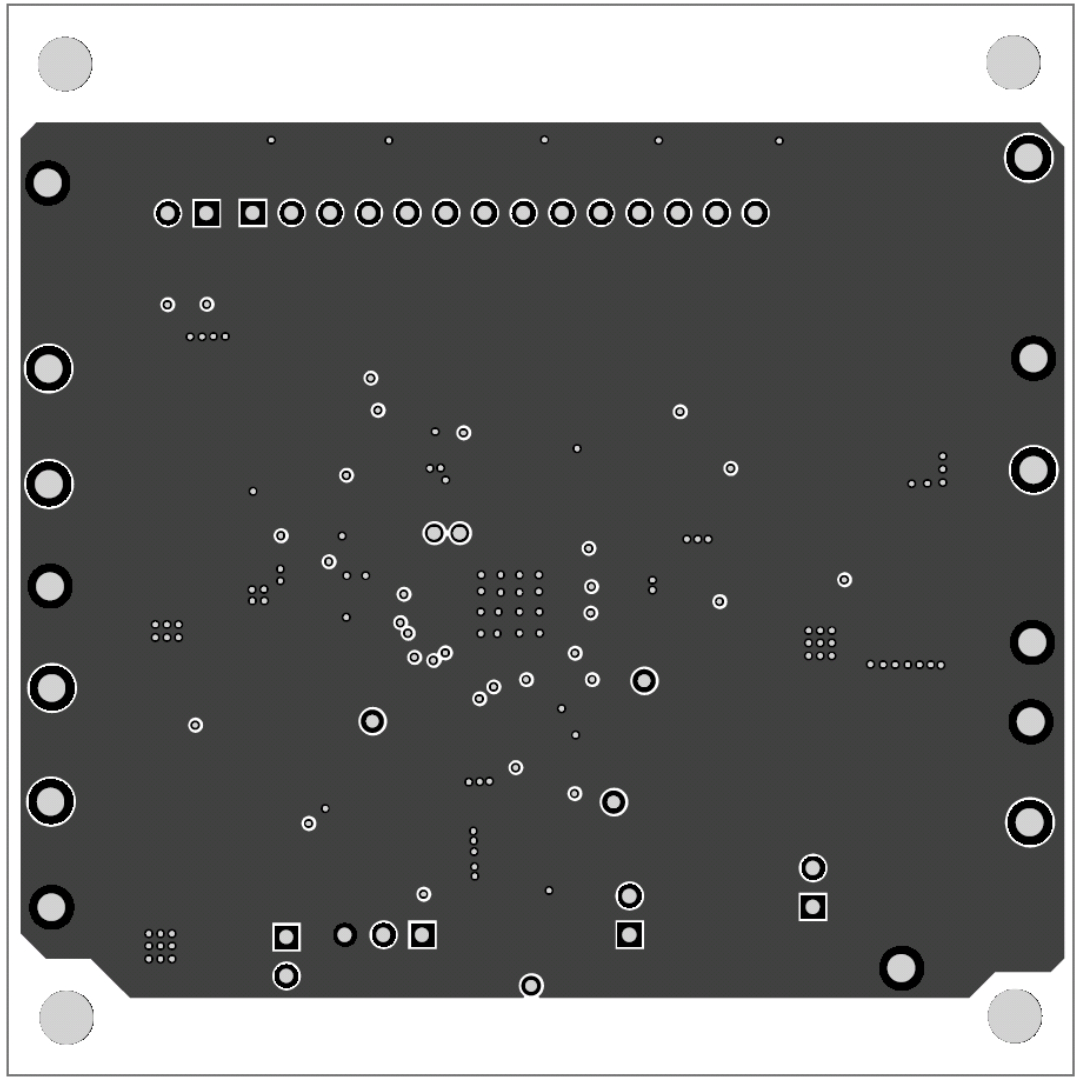

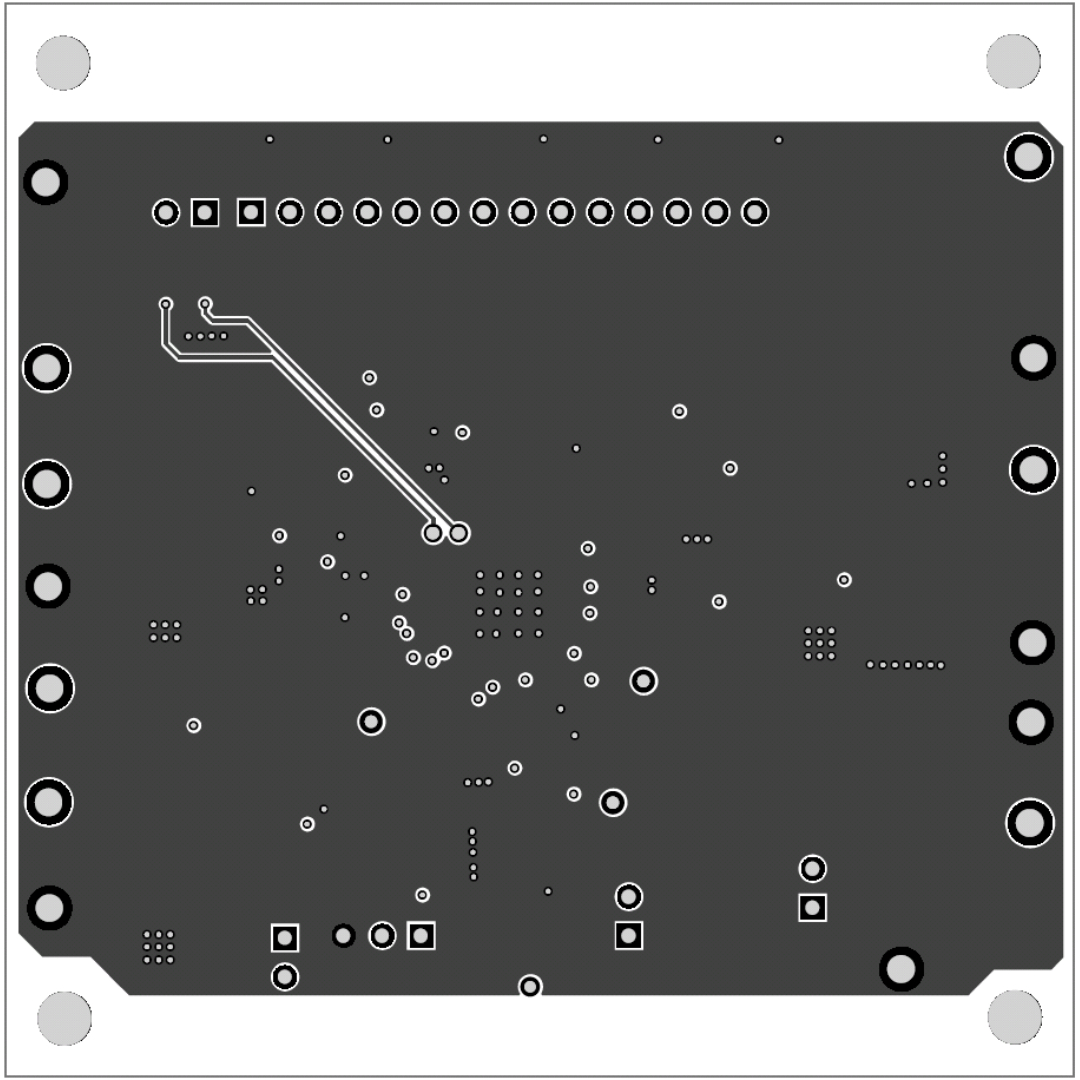

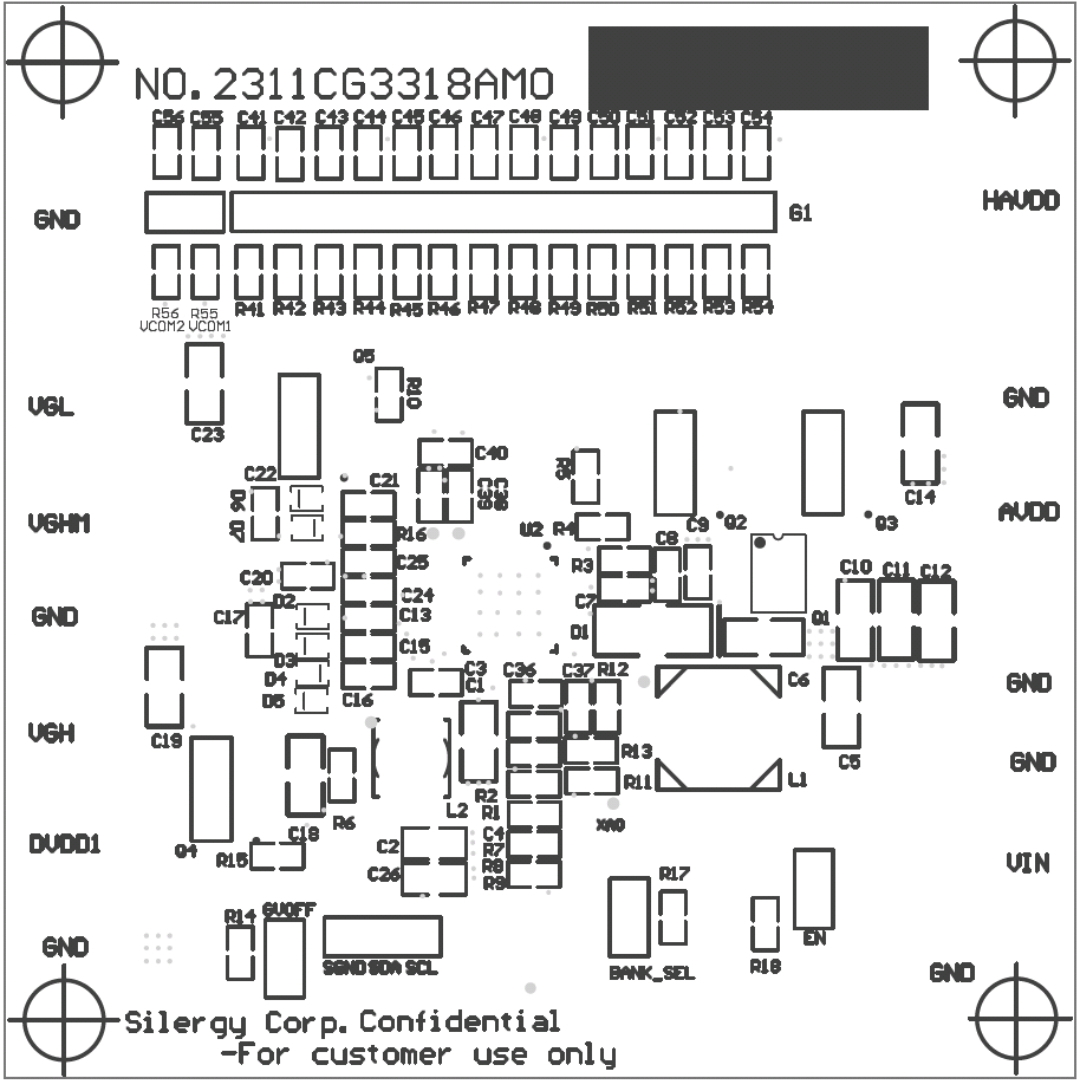

評估板
EVB_SY7571RKC适用于评估用于笔记本电脑TFT-LCD面板的I2C接口可编程PMIC。
