TFT LCD面板的多路电源管理芯片
| Part number | SY7578TOQ |
|---|
| Vin (min) (V) | 9.5 |
|---|
| Vin (max) (V) | 14.7 |
|---|
| Channel(#) | 37 |
|---|
| Features | AVDD Boost, VGH/VGL charge pump, 4 channel Buck, 2 channel VCOM OPAMP, 14 channel Gamma reference LDO, 14 channel level shifters |
|---|
| Application | TFT LCD TV panel |
|---|
| Package | QFN8×8-72 |
|---|
• 电压输入范围：9.5V~14.7V
• AVDD 升压稳压器：
--提供内外部低压侧 MOSFET
--可编程开关频率：500kHz/750kHz
--13V~19.2V 可编程输出电压
--VGH 正电荷泵控制：
--20V ~ 40V可编程输出电压
--输出 SCP 和 UVP
• VDD1 同步/异步降压：
--1.6A/3.2A限流集成低导通电阻开关
--可编程开关频率：500kHz/750kHz
• VDD2 同步/异步降压：
--1.6A/3.2A限流低集成导通电阻开关
--可编程开关频率：500kHz/750kHz
• VDD3同步/异步降压：
--1.6A/3.2A限流低集成导通电阻开关
--可编程开关频率：500kHz/750kHz
• HAVDD同步降压：
--2.5A限流集成低导通电阻开关
--可编程开关频率：500kHz/750kHz
• VGL负电荷泵：
--可编程输出电压范围为 -20V~-4.5V
• +/-30mA 14 路可编程伽马基准电压
• +/-200mA 2 路 VCOM 高速运算放大器
• 14 路电平转换器：
--1路STV_OUT；
--1路CLR_OUT；
--1路VSS；
--1路VGH_OUT；
--2路LC_OUT；
--8路 CLK_OUT。
• I2C 兼容接口
• 过温保护OTP
• 封装：QFN8x8-72

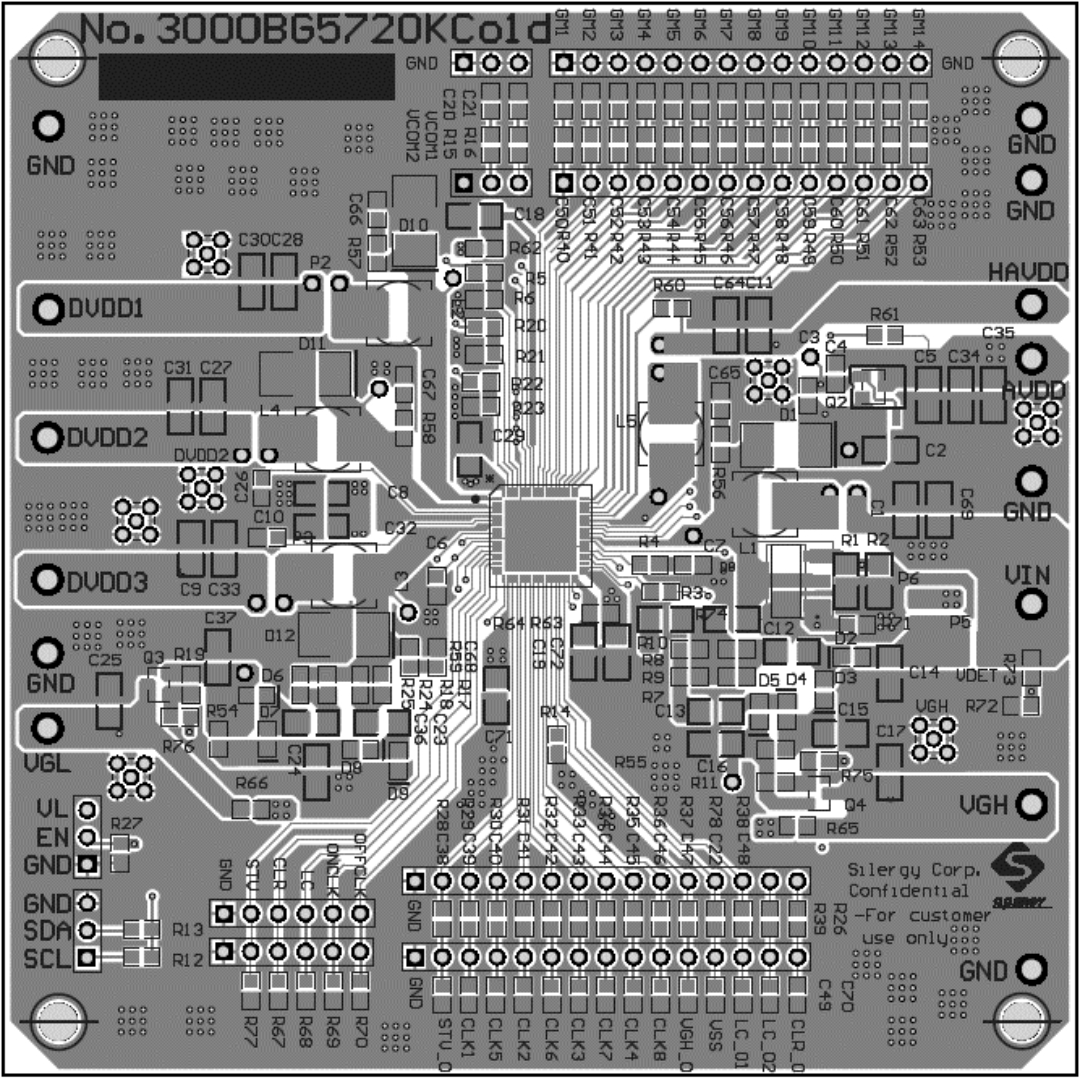

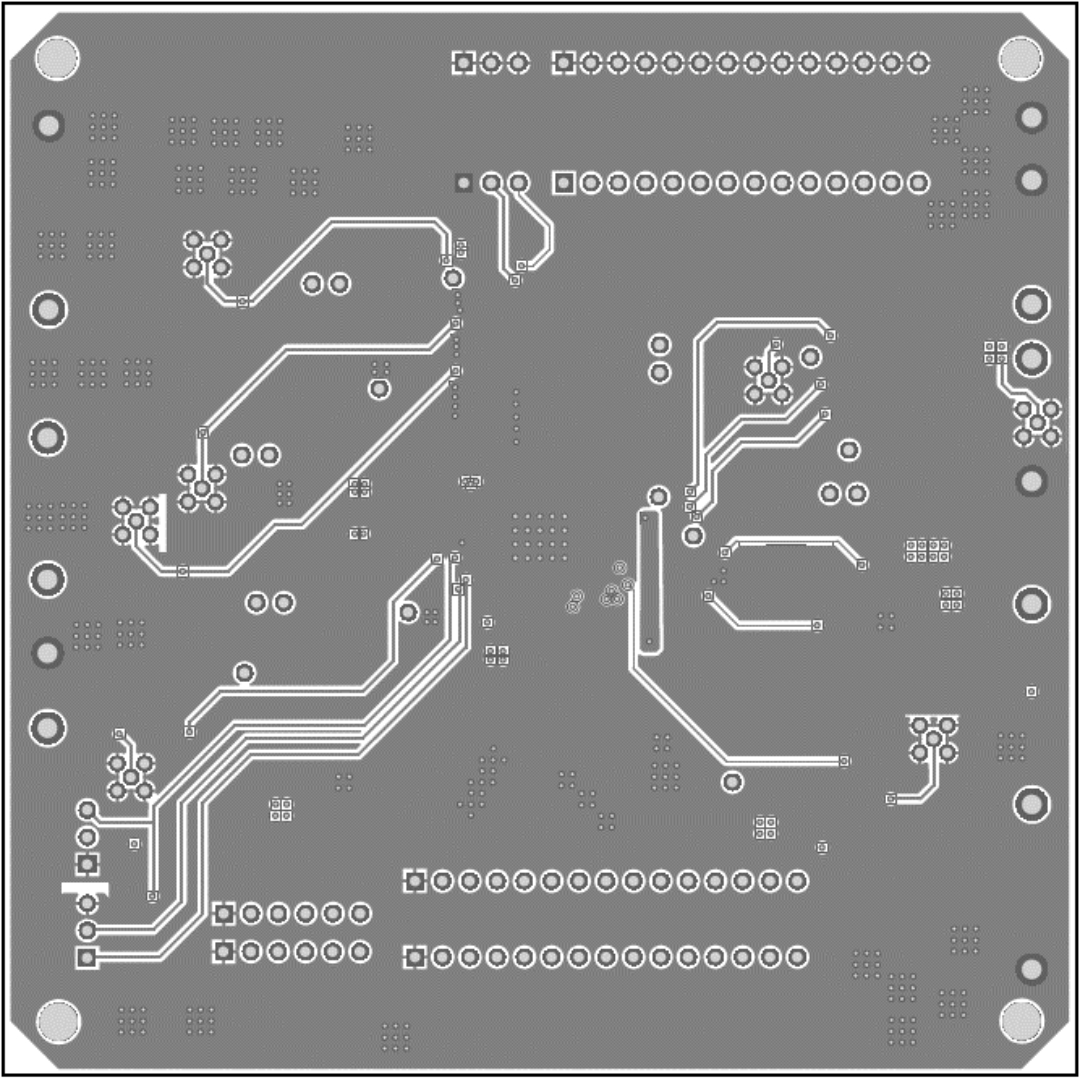

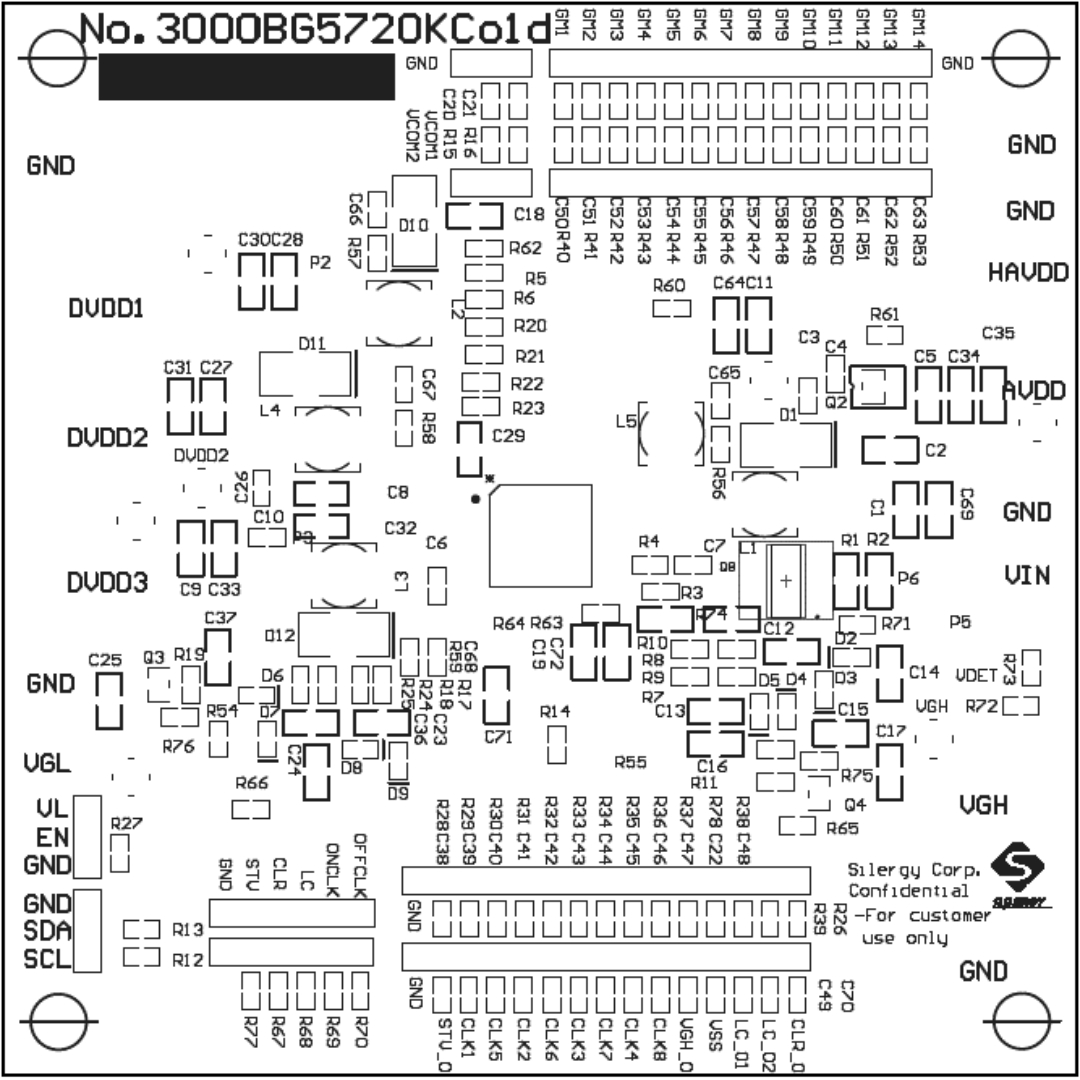

評估板
EVB_SY7578TOQ适用于评估用于TFT LCD面板的多路电源管理芯片。
