SY8368AQQC

正在量產
Datasheet
高效快速响应8A连续、16A峰值、28V输入同步降压稳压器
    Part numberSY8368AQQC
    Channel(#)1
    Vin (min) (V)4
    Vin (max) (V)28
    Switching frequency (min)(kHz)800
    Switching frequency (max)(kHz)800
    Vout (min) (V)0.6
    Vout (max) (V)5
    Iout (max) (A)8
    Vout2 (min)(V)
    Vout2 (max )(V)
    Iout2 (max)(A)
    Vref accuracy (±%)1
    Vout accuracy(±%)
    Control modeCOT+Ripple
    Duty cycle (max)(%)
    Operation modeFCCM/PFM Selectable
    Iq (typ) (uA)100
    Features
    Package
    Operating temperature range(°C)
    Functional safety category

    • 4.0 - 28V宽输入电压范围 • 内部开关的低RDS(ON)：20/10mΩ • 即时PWM架构，实现快速瞬态响应 • 内部600μs软启动限制浪涌电流 • 伪恒定频率：800kHz • 8A连续、16A峰值输出电流能力 • ±1% 0.6V参考电压 • 打嗝模式 SCP、OVP • 带自动恢复功能的热关断 • 符合RoHS标准且无卤

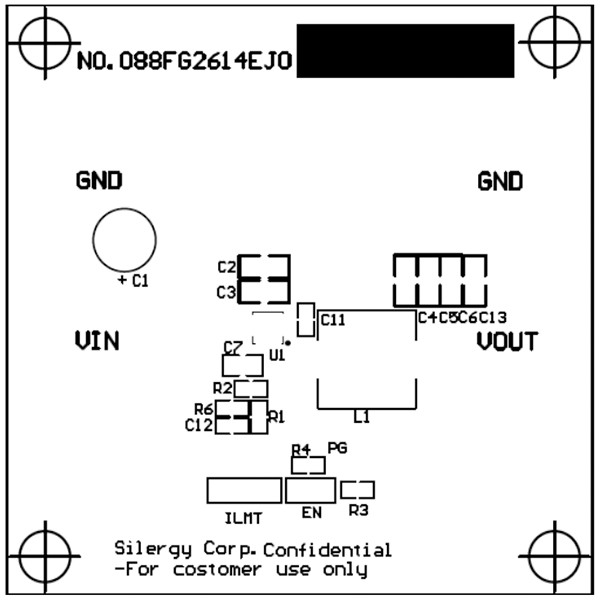

    評估板

    • SY8368AQQC

      評估板照片

    • SY8368AQQC-a

      評估板照片

    • SY8368AQQC-b

      評估板照片

    • SY8368AQQC-c

      評估板照片

    • SY8368AQQC-d

      評估板照片

    EVB_SY8368AQQC

    EVB_SY8368AQQC评估板用于评估快速响应，8A连续，16A峰值电流，28V输入同步降压稳压器SY8368AQQC。它具有使能控制，输出电压选择输入的功能。
