适用于SSD系统的高效高集成度PMIC
| Part number | SY8600EPZC |
|---|
| Vin (min) (V) | 2.8 |
|---|
| Vin (max) (V) | 5.5 |
|---|
| Channel(#) | 5 Chs Buck+2 Chs LDO |
|---|
| Application | SSD |
|---|
| Features | 5 Chs Buck (2Chs can work LSW) and 2 Chs LDO. 3.4MHz I2C, Hardware sleep control, Reset output, Auto PFM/FCCM control, OVP/OCP/SCP/OTP, Enable Output Control |
|---|
| Package | CSP3.23×3.23-52 |
|---|
• 2.8V至5.5V输入电压范围
• CH1同步降压：
- 内部开关低导通电阻（PFET / NFET）：150 /150mΩ
- 0.6A最大输出电流能力
• CH2 LDO1：
- 0.3A输出电流能力
- 默认输出电压VOUT2 = 1.8V
• CH3同步降压：
- 内部开关低导通电阻（PFET / NFET）：45 /20mΩ
- 3.0A最大输出电流能力
- 默认输出电压VOUT3 = 0.8V
- 0.7V至1.1V可编程，10mV步进
• CH4同步降压：
- 内部开关低导通电阻（PFET / NFET）：35 /45mΩ
- 4.0A最大输出电流能力
- 2.3625V至3.15V可编程，87.5mV步进
• CH5同步降压：
- 内部开关低导通电阻（PFET / NFET）：60
• CH6 LDO2： 0.3A输出电流能力
• CH7同步降压：
- 内部开关低导通电阻（PFET / NFET）：60 /40mΩ
- 2.0A输出电流能力
• 重置输入/输出功能
• Buck转换器的2.0MHz开关频率
• 由I2C接口控制自动PWM / PFM模式或强制PWM模式
• 高达3.4MHz的I2C接口
• 具有DVS功能的I2C接口控制CH3 / CH4的输出电压电平
• 通过PORSEL引脚选择2种上电复位检测电压
• GPIO1 / GPIO2，PMRST控制的专用睡眠模式
• 过压/过流/短路/过热保护（OTP）
• 紧凑型封装：CSP3.23×3.23-52

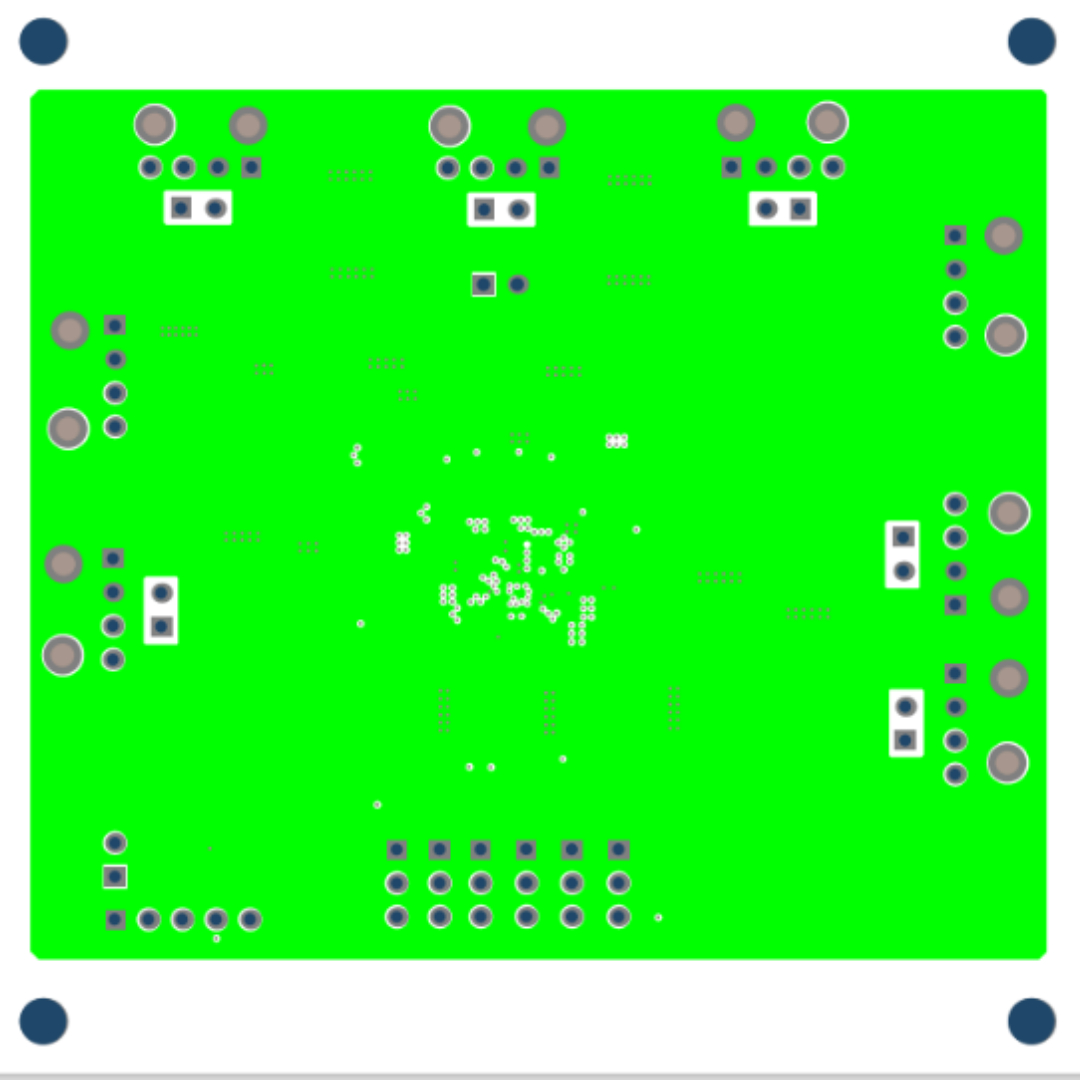

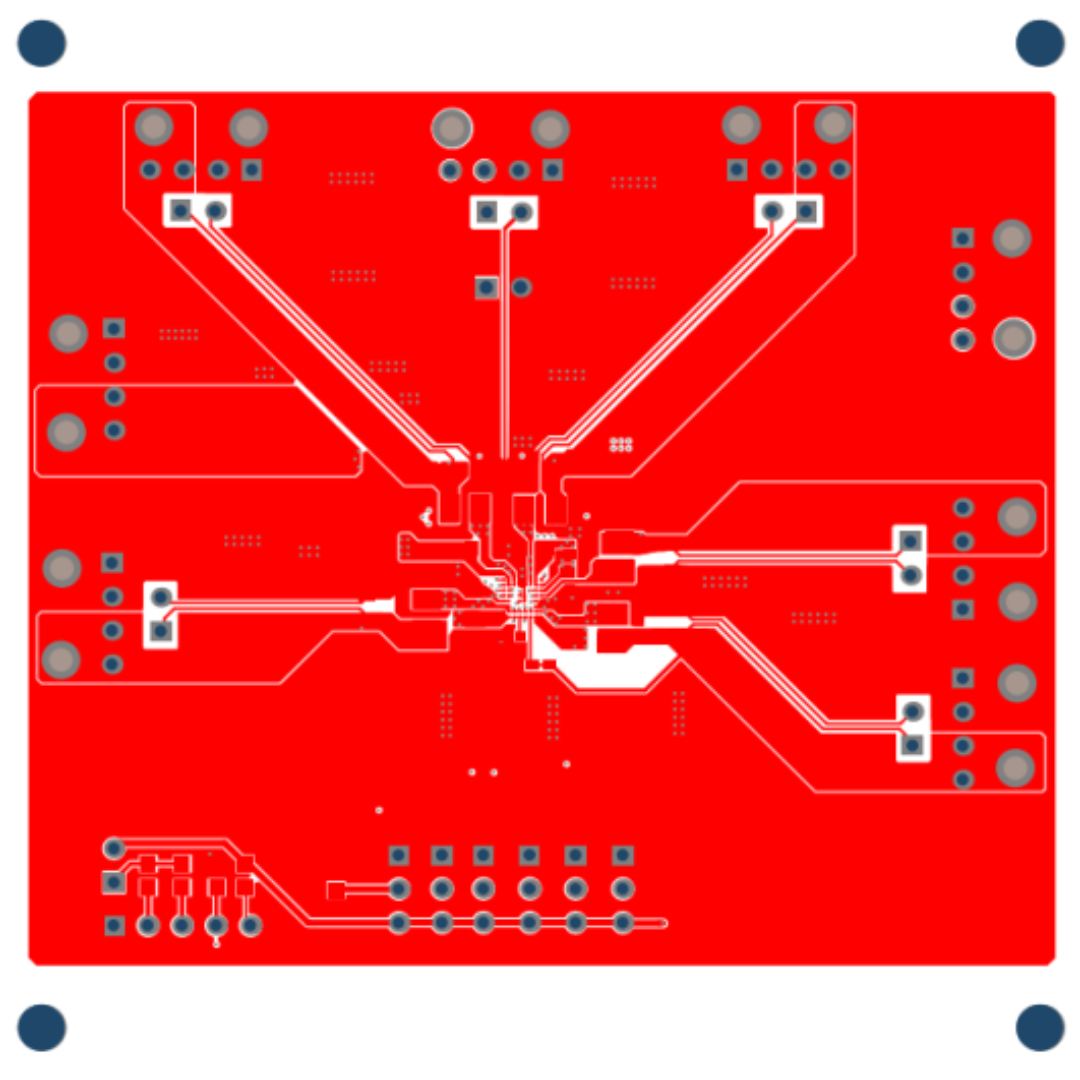

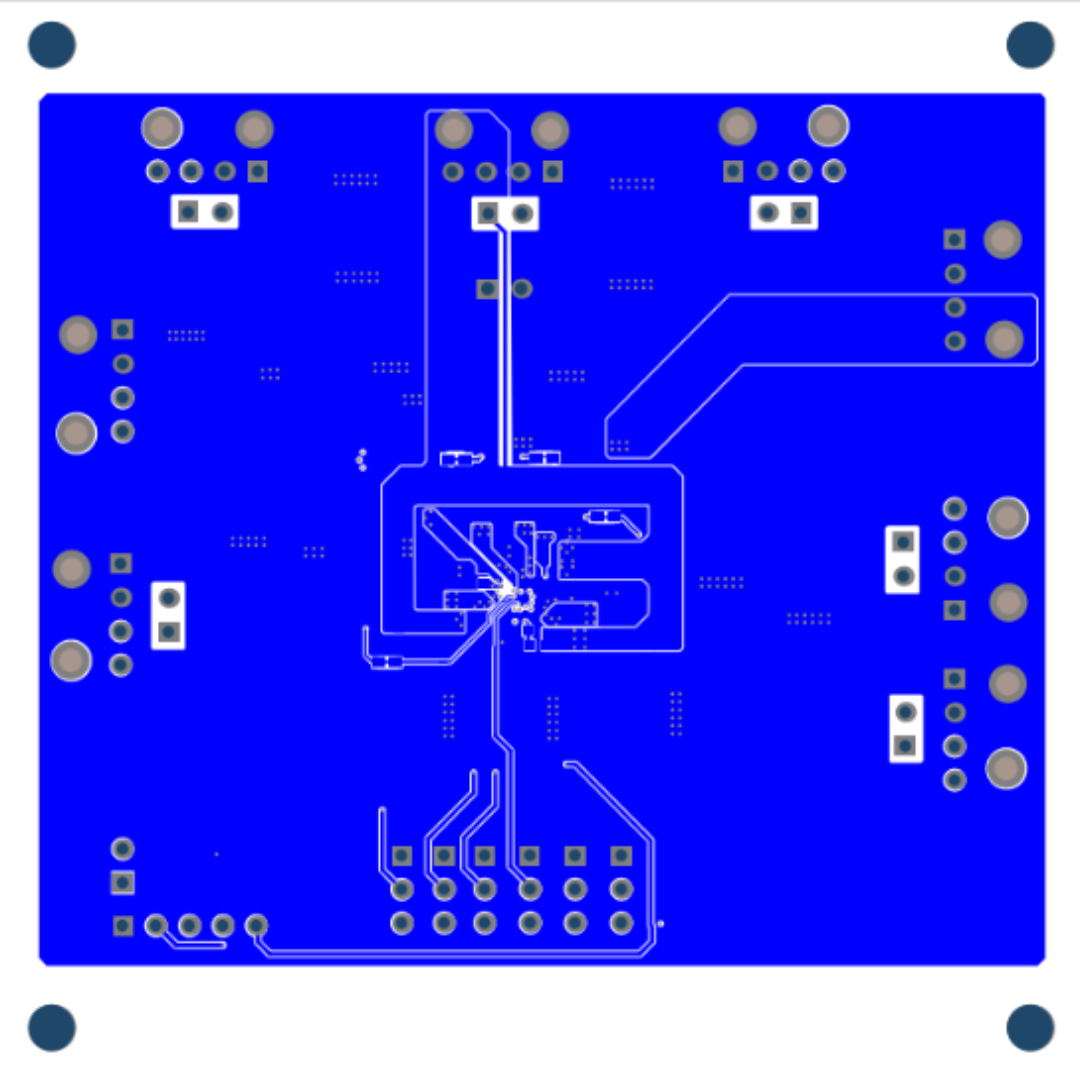

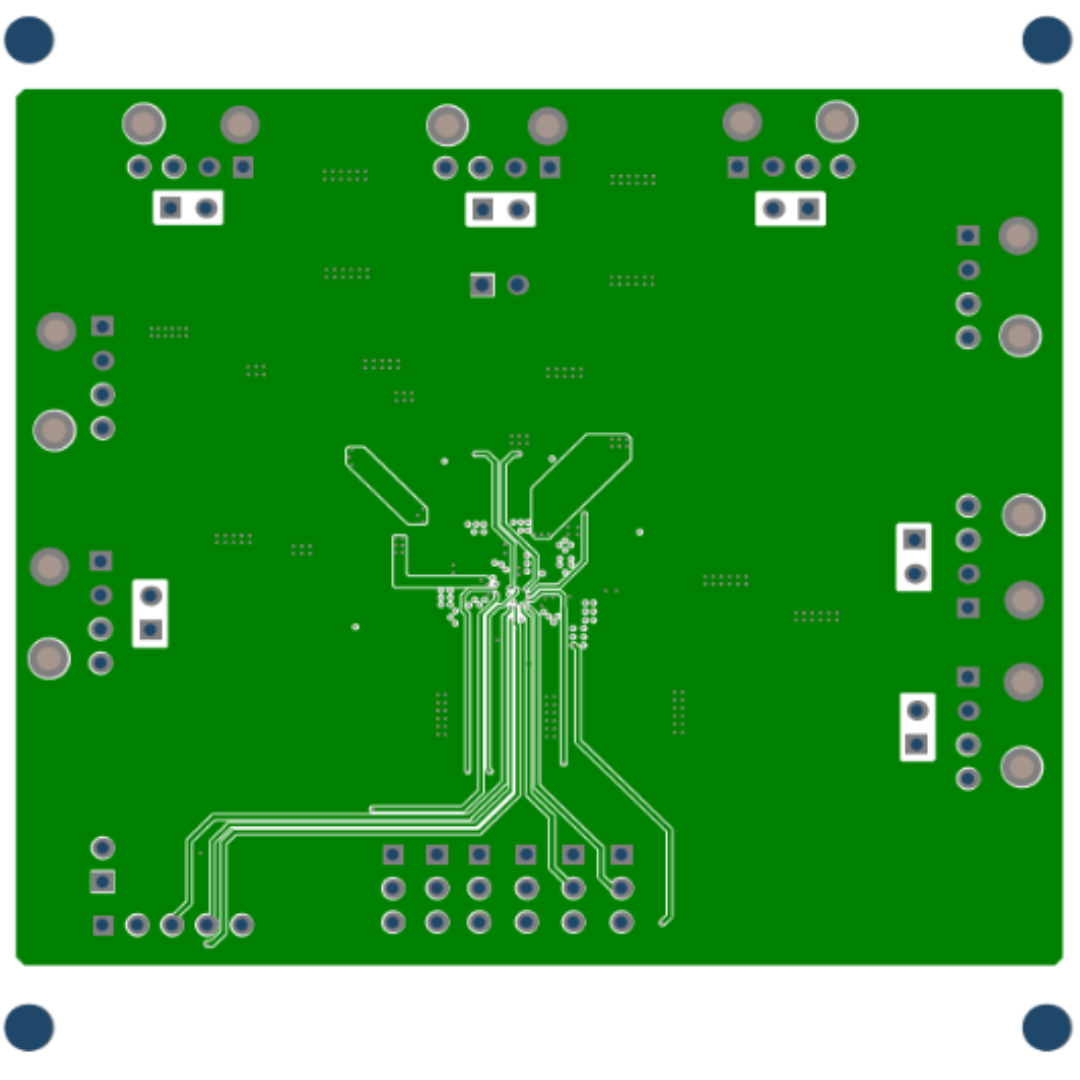

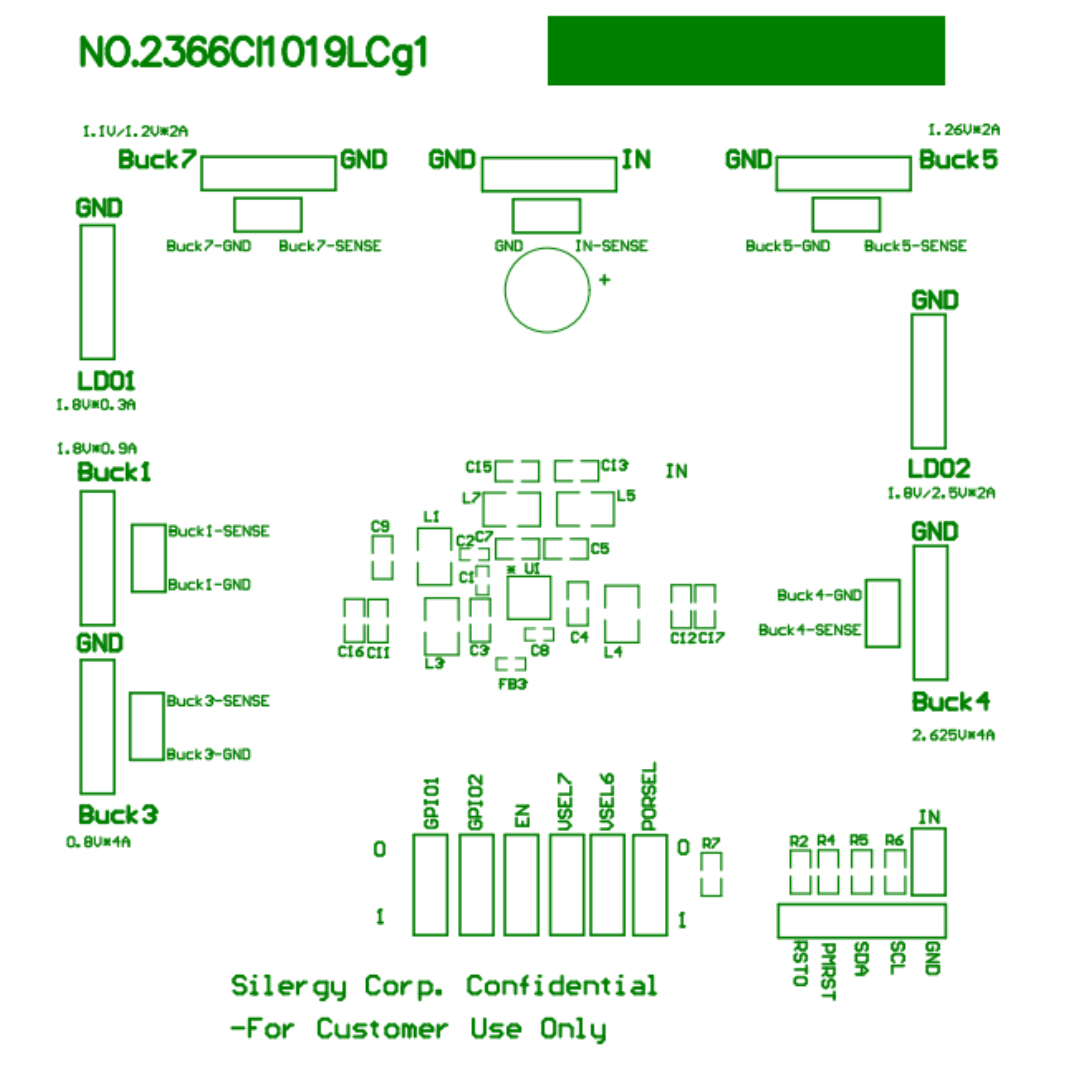

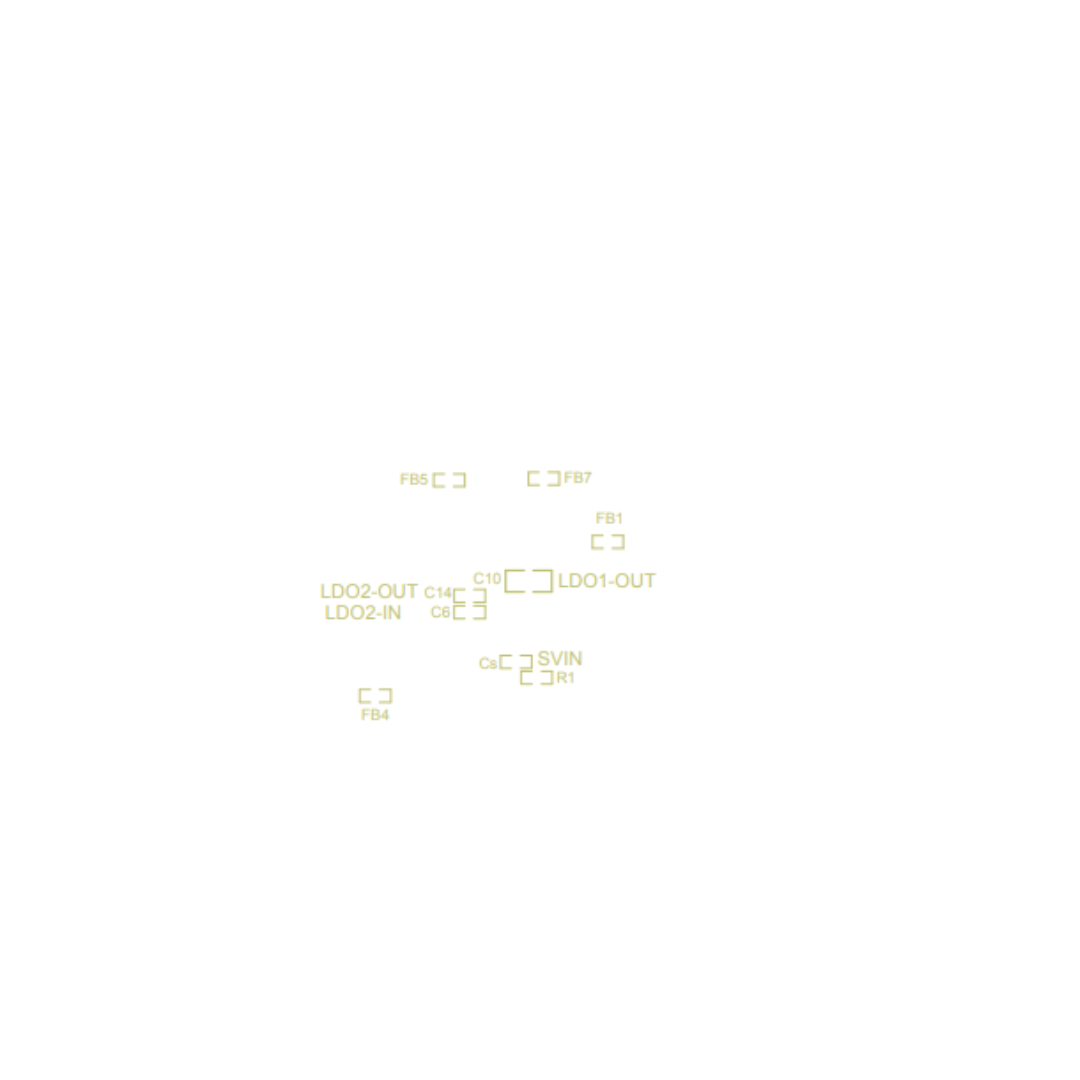

評估板
EVB_SY8600EPZC适用于评估用于SSD系统的高效高集成度PMIC。
