SY8631BQCC

Application Note

具有2个降压型降压稳压器，3个低压差LDO和1通道RESET输出的6通道PMIC

Parameters
Features

Part Number	SY8631BQCC
Vin_min (V)	2.5
Vin_max (V)	5.5
Channels	5
Features / Special Function
Application	便携式多媒体播放器
Package	QFN4x4-24

输入电压范围：2.5V至5.5V
LDO的输入电压范围：1.8V至5.5V
2通道直流转换稳压器和3通道LDO稳压器
每通道直流转换稳压器输出电流1A
直流转换稳压器从外部输出电压可调
2.2MHz的开关频率
高效轻载条件下的省电模式
通过模式引脚选择强制PWM模式
直流转换稳压器总静态电流38uA
LDO1输出电流能力400mA
LDO2和LDO3输出电流能力200mA
LDO1，LDO2外部输出电压可调节的
LDO3固定输出电压1.5V
短路保护/热关断保护
符合RoHS标准且无卤素
紧凑型封装：QFN4x4-24

評估板

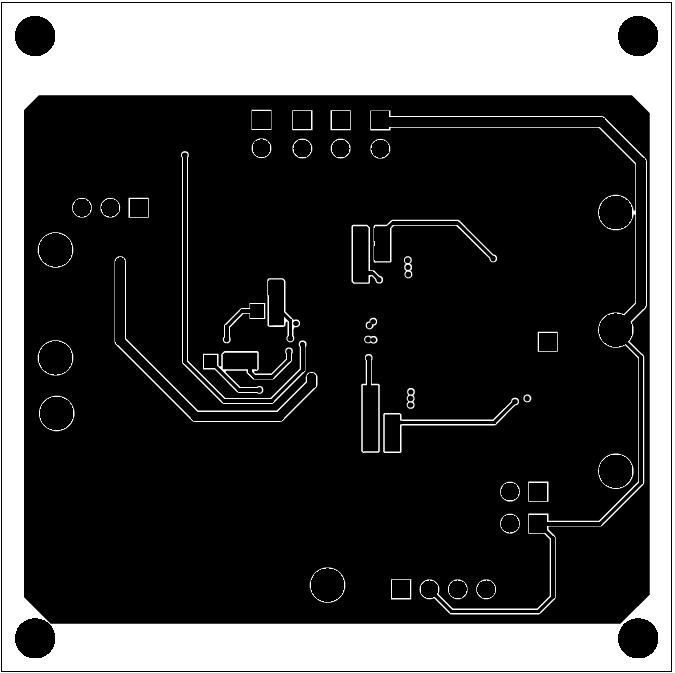

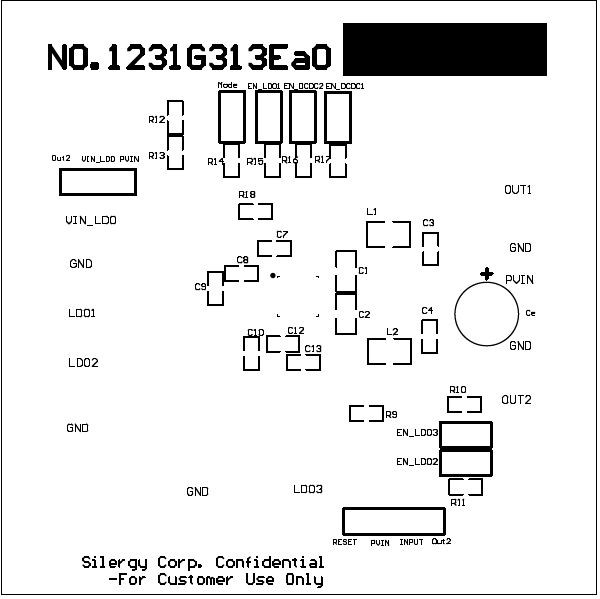

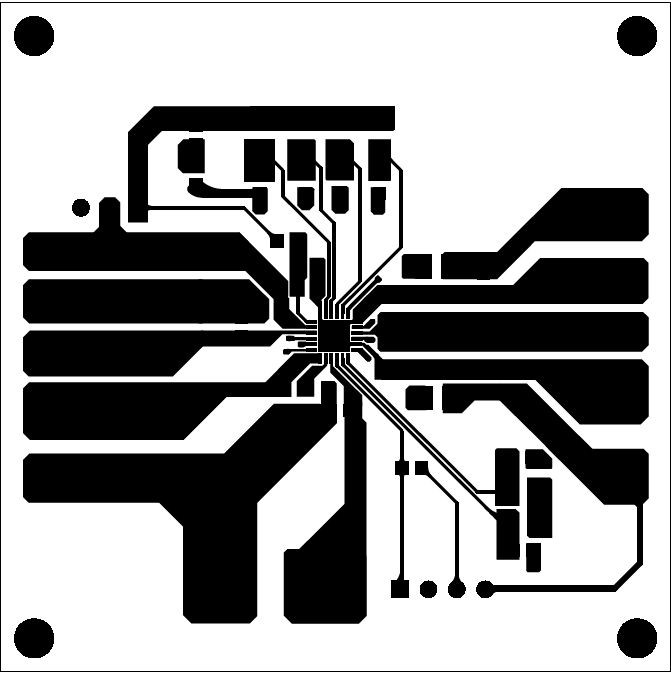

評估板照片
評估板照片
評估板照片

EVB_SY8631BQCC

EVB_SY8631BQCC评估板适用于评估输入电压2.5~5.5V, 具有2个降压型降压稳压器，3个低压差LDO和1通道RESET输出的6通道PMIC。

技術文檔

標題	日期
Selection Guide Q3 2022	2022-07-25
Industrial Designs Q3 2022	2022-07-19
Automotive Solutions Q3 2022	2022-04-12
QFN4x4-24	2022-05-20
