SA21309A00DAD

正在量產
Datasheet
低静态电流，低压差，车规级1A LDO
    Part NumberSA21309A00DAD
    Vin_min (V)1.5
    Vin_max (V)6
    Vo_min (V)0.55
    Io_max (A)1
    Dropout Voltage (mV)240
    Protection Mode
    Features / Special FunctionOver Current Limit and Short Circuit Protection，Over Temperature Protection with Auto Recovery
    PackageDFN3×3-8
    • 输入电压范围： 1.5V 至 6V
    • 可调输出电压：0.55V 至 5.5V
    • 低压差： 1A （3.3V 输出时）压差为240mV （典型值）
    • 电源抑制比 （PSRR）:55dB @1kHz
    • 输出精度：

                o ±0.85%  （25°C)

                o ±1%  ( -40°C 至 125°C)

    • 采用至少2.2μF或更大的陶瓷输出电容保持稳定工作
    • 低电流消耗： 静态电流典型值为25μA， 关断电流典型值为0.1μA
    • 过流限制和短路保护
    • 过温保护，自动恢复功能
    • 湿度敏感度等级 （MSL）：1
    • 紧凑型封装：DFN3×3-8
    • 汽车级AEC-Q100 1级认证



    評估板

    • SA21309A-1

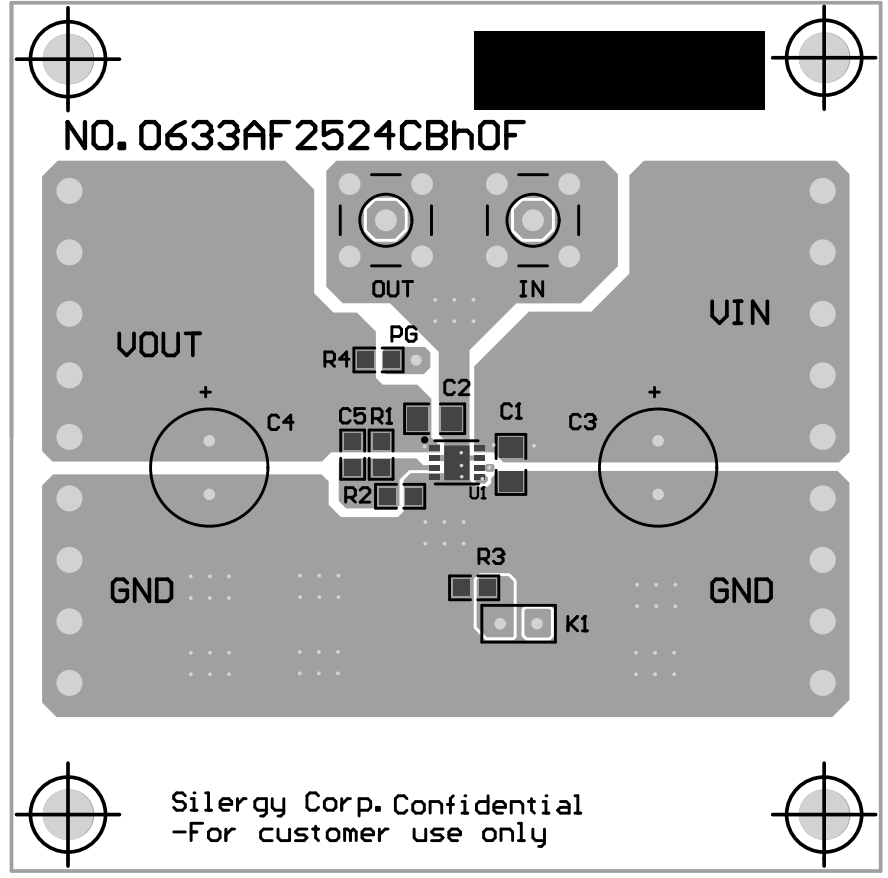

      評估板照片

    • 21309A-2

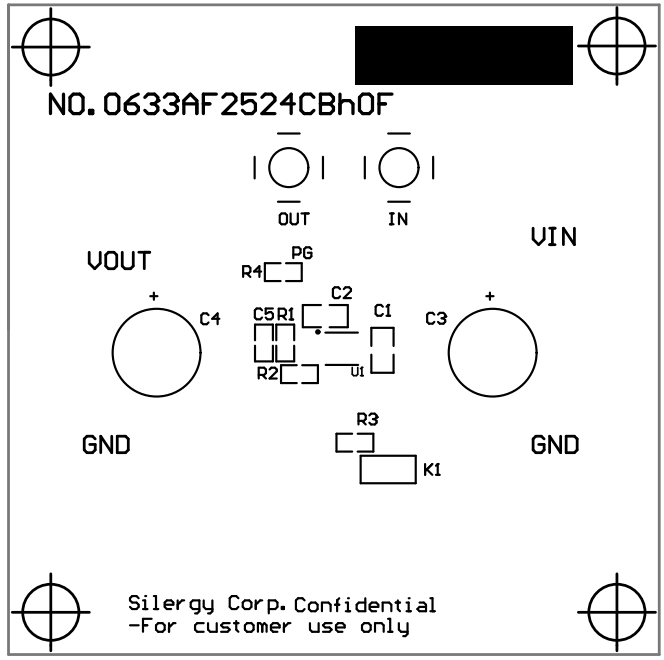

      評估板照片

    • 21309A-3

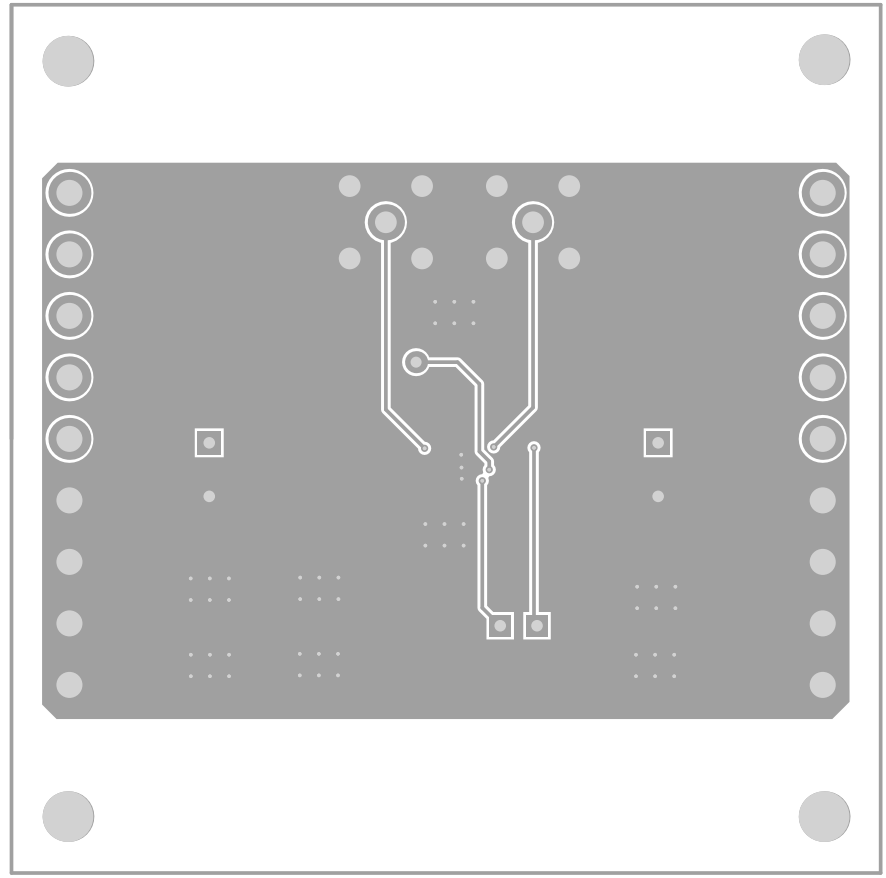

      評估板照片

    EVB_SA21309A00DAD

    EVB_SA21309A00DAD 评估板适用于评估1A输出，6V输入车规级低压差线性稳压器。
