15A高效同步升压稳压器
| Part number | SA22115VPA |
|---|
| Vin (min) (V) | 2.7 |
|---|
| Vin (max) (V) | 16 |
|---|
| Current limit (A) | 15 |
|---|
| Switching frequency (min)(kHz) | 400 |
|---|
| Switching frequency (max)(kHz) | 400 |
|---|
| Vout (min) (V) | 2.7 |
|---|
| Vout (max) (V) | 16 |
|---|
| Vref accuracy (±%) | 1.5 |
|---|
| Vout accuracy(±%) | |
|---|
| Duty cycle (max)(%) | 95 |
|---|
| Iq (typ) (uA) | 5 |
|---|
| Features | Disconnection FET |
|---|
| Package | QFN3×4-15 |
|---|
| Operating temperature range(°C) | -40 to 125 |
|---|
| Functional safety category | Capable |
|---|
• 宽输入范围
--2.7V ~ 16V的启动电压
--1.2V ~ 16V 工作电压
• 400kHz 准恒定频率
• 真输出关断功能
• 内部开关低导通
--主FET: 10mΩ；整流FET: 20mΩ；关断 FET: 30mΩ
• 外置环路补偿
• 可编程峰值限流
• 可编程软启动限流
• 输入电压UVLO
• 电池电压监控、过温保护、输出过电压保护
• 符合RoHS标准且无卤素
• 紧凑封装：QFN3×4-15
• 汽车AEC- Q100 Grade 1认证

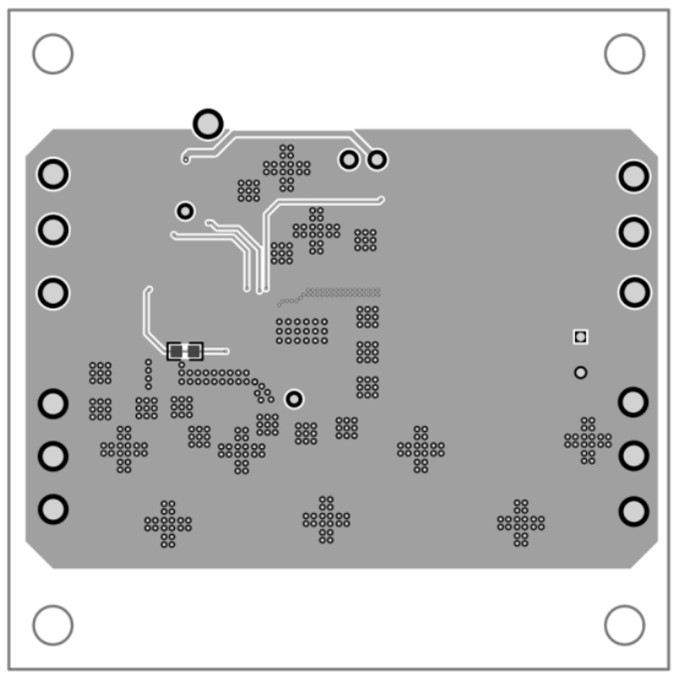

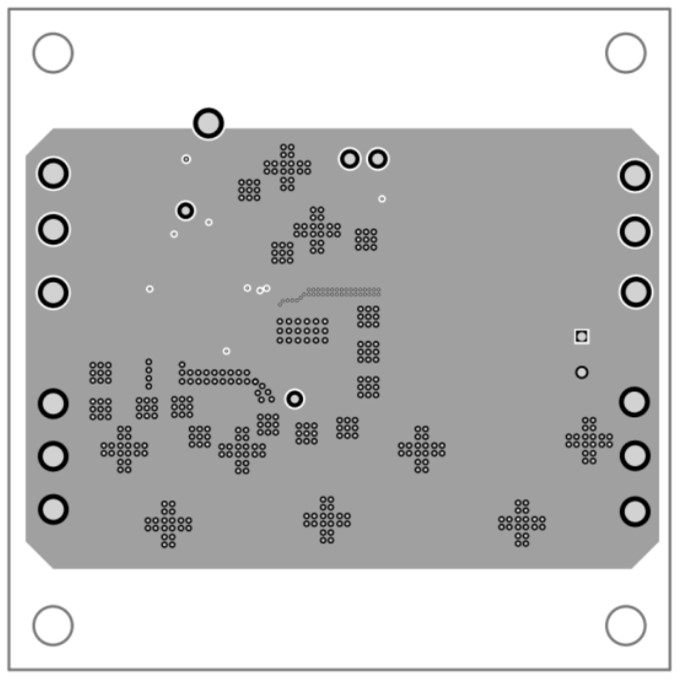

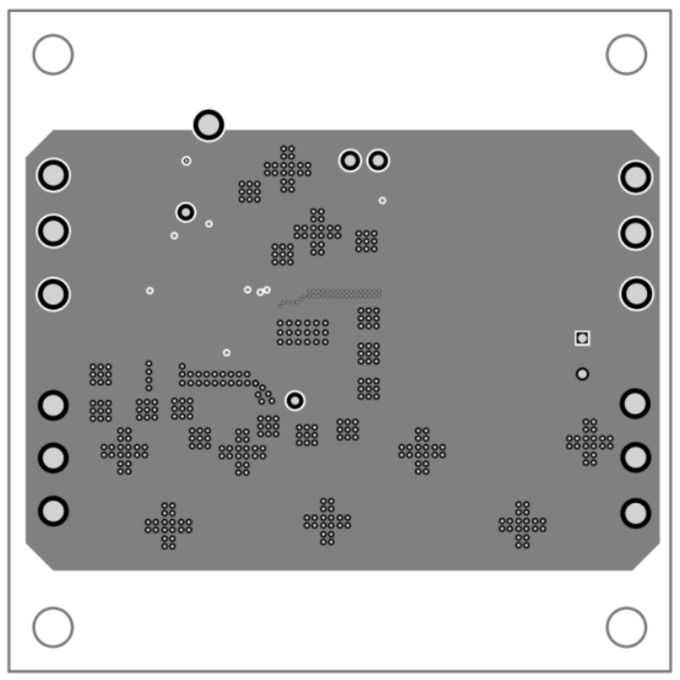

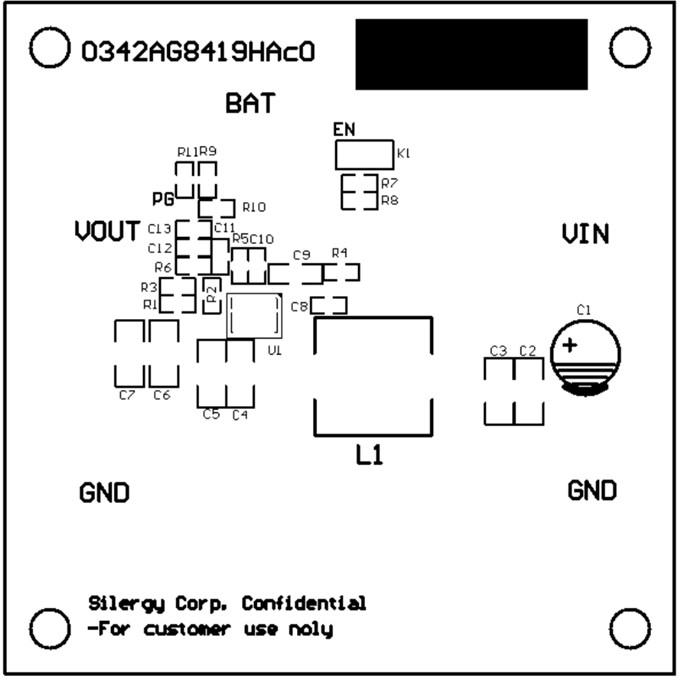

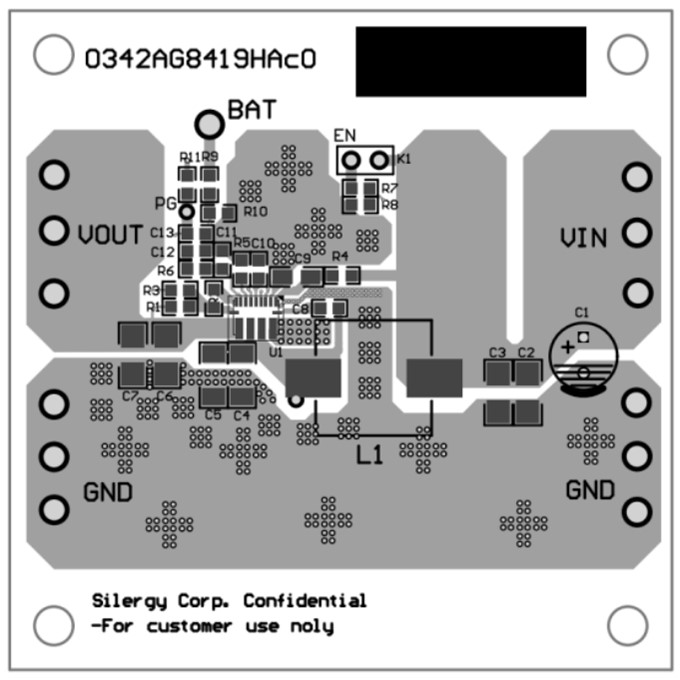

評估板
EVB_SA22115VPA 适用于评估 1.2V to16V 输入电压, 带有可编程峰值电流限制的15A 高效同步升压稳压器。
