SA22900QEQ

正在量產
Datasheet
50V双相可堆叠同步升压控制器
    Part numberSA22900QEQ
    Channel(#)2
    Vin (min) (V)5
    Vin (max) (V)50
    TopologyDual-phase boost
    Switching frequency (min)(kHz)50
    Switching frequency (max)(kHz)1100
    Vout (min) (V)5
    Vout2 (min)(V)5
    Vout (max) (V)50
    Vout2 (max )(V)50
    Vref accuracy (±%)1
    Vout accuracy(±%)
    Control modePeak current mode
    Duty cycle (max)(%)90
    Operation modePWM/PFM
    Iq (typ) (uA)3000
    FeaturesSpread spectrum,Input voltage tracking,Programmable dead time,Programmable minimum on time,Selectable phase drop and add
    PackageQFN5×5-32
    Operating temperature range(°C)-40 to 125
    Functional safety category
    • 宽输入/输出电压范围：5V至50V
    • 1.6V±1%基准电压 （-40℃至 125℃ 温度范围内）
    • 可选1-，2-，或4 （两个器件并联）交错相位工作模式
    • 支持扩频功能
    • 电源正常指示
    • 支持外部同步
    • 支持跟踪功能
    • 集成N沟通MOSFET驱动器：5V/2A 拉电流/3A 灌电流
    • 每相可编程频率：50kHz 至  1.1MHz
    • 可编程死区时间和最小占空比
    • 轻载工作模式选择：PFM或FCCM
    • 可选相位下降和相位叠加功能
    • 过压，过流和过热全面保护功能
    • 可选打嗝式或闭锁式故障响应
    • 符合RoHS 标准且无卤素
    • 紧凑型封装：QFN5×5-32
    • 获得汽车 AEC- Q100 1级认证

    評估板

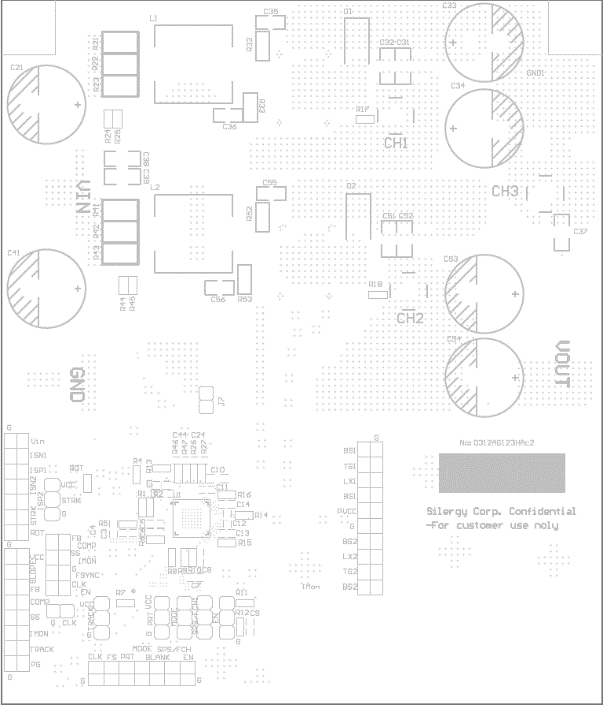

    • 22900-1

      評估板照片

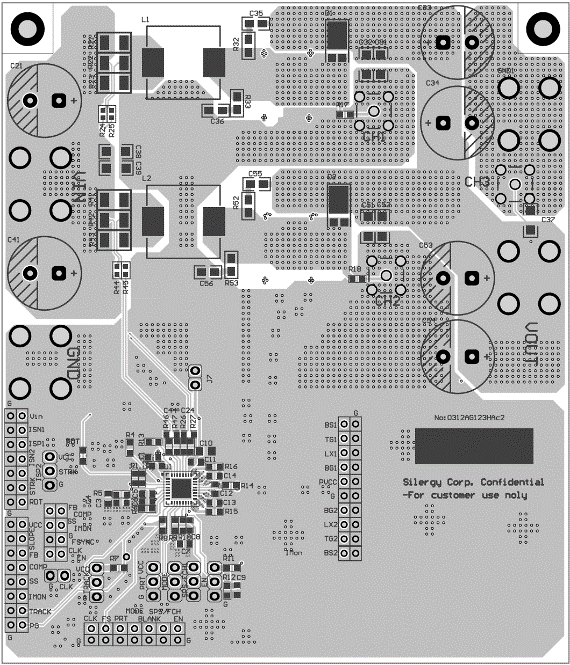

    • 22900-2

      評估板照片

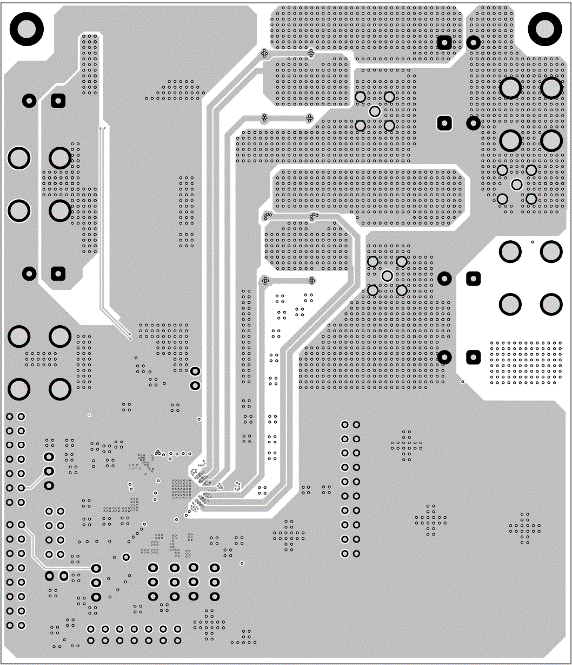

    • 22900-3

      評估板照片

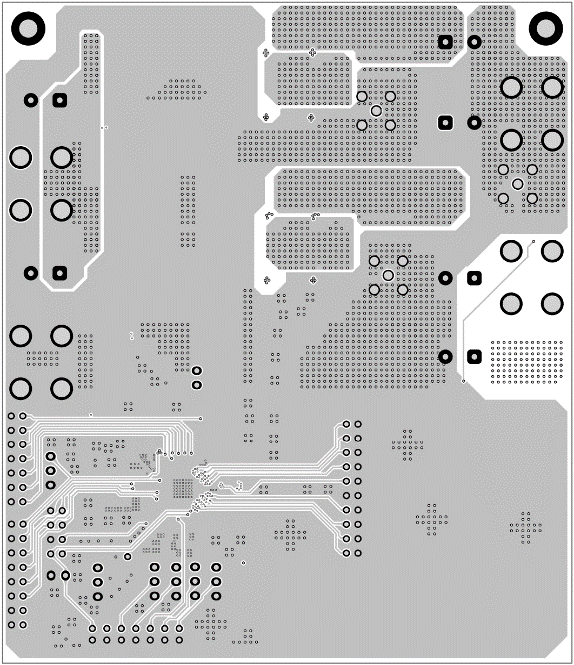

    • 22900-4

      評估板照片

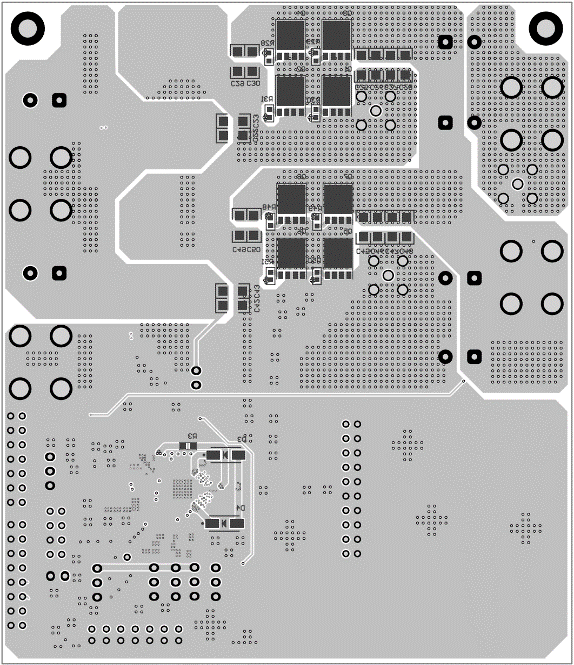

    • 22900-5

      評估板照片

    EVB_SA22900QEQ

    EVB_SA22900QEQ 评估板适用于评估双相可堆叠同步升压控制器SA22900QEQ。
