6V, 3A 高效同步降压稳压器
| Part number | SA25903BAT |
|---|
| Channel(#) | 1 |
|---|
| Vin (min) (V) | 2.8 |
|---|
| Vin (max) (V) | 6 |
|---|
| Switching frequency (min)(kHz) | 2200 |
|---|
| Switching frequency (max)(kHz) | 2200 |
|---|
| Vout (min) (V) | 0.6 |
|---|
| Vout (max) (V) | 6 |
|---|
| Iout (max) (A) | 3 |
|---|
| Vout2 (min)(V) | |
|---|
| Vout2 (max )(V) | |
|---|
| Iout2 (max)(A) | |
|---|
| Vref accuracy (±%) | 1 |
|---|
| Vout accuracy(±%) | |
|---|
| Control mode | Peak current control |
|---|
| Duty cycle (max)(%) | 100 |
|---|
| Operation mode | PFM/FCCM |
|---|
| Iq (typ) (uA) | 35 |
|---|
| Features | Enable,Power good,Auto-Discharge,Fixed soft-start,Low Iq,UVP with hiccup,100% duty cycle,Low ISD,Spread spectrum,Cycle by cycle overcurrent protection,Forced PWM,Pre-Bias Start-Up |
|---|
| Package | SOT583 |
|---|
| Operating temperature range(°C) | -40 to 125 |
|---|
| Functional safety category | Capable |
|---|
• 输入电压范围：2.8V ~6V
• 输出电流: 3A
• 内部集成低导通阻抗开关管：上管65mΩ，下管25mΩ
• 恒定频率峰值电流模式
• 典型条件下35μA静态电流和2.5μA关断电流
• -40℃~+150℃条件下，0.6V±1%的基准精度
• 支持2.2MHz开关频率
• 内置软启动限制浪涌电流
• PWM/PFM运行模式可调
• 100%占空比，实现超低压降
• 拓频时钟
• 电源良好指示
• 打嗝模式短路保护 （SCP）
• 封装：SOT583
• AEC-Q100 Grade1 认证
• 湿敏等级: MSL1

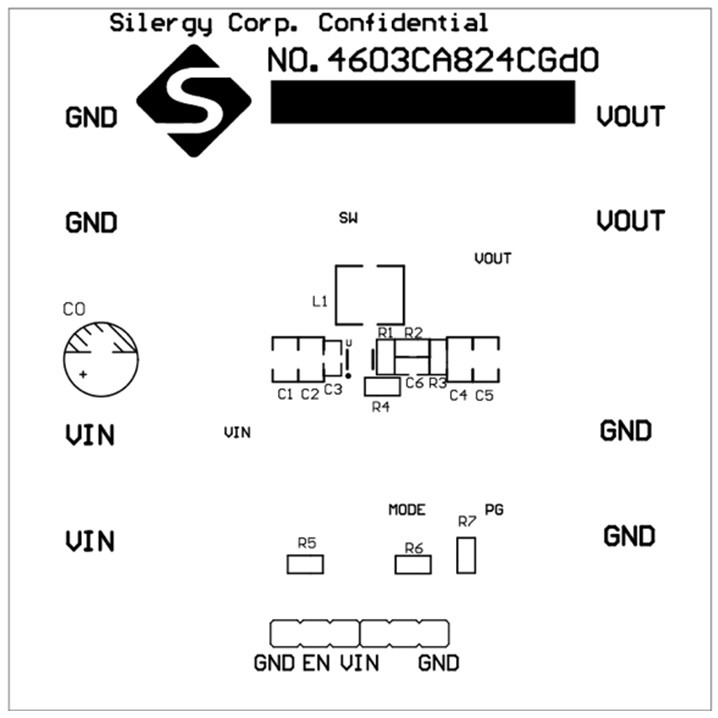

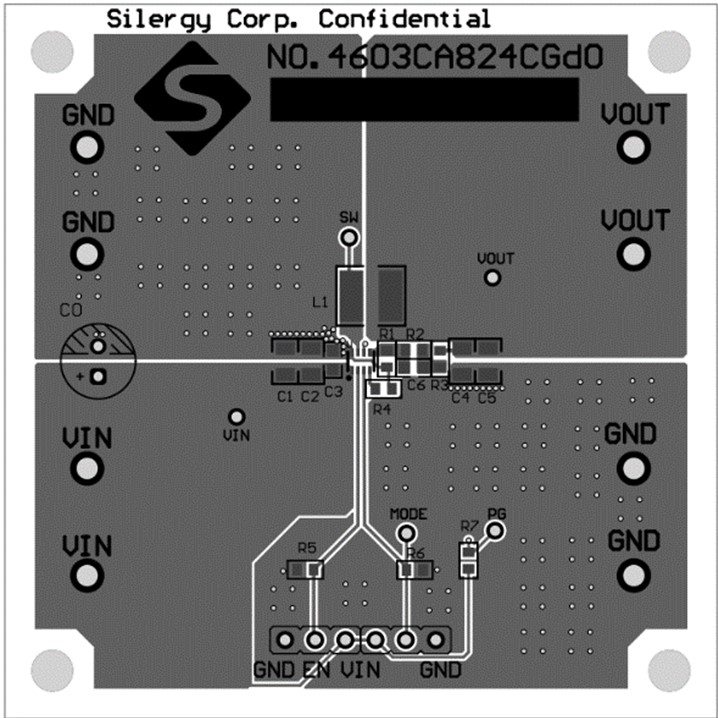

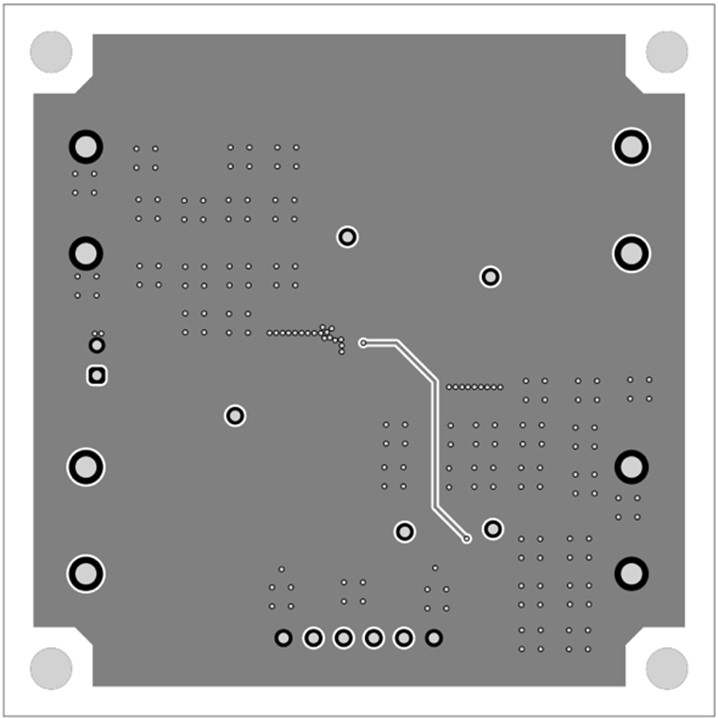

評估板
EVB_SA25903BAT评估板用于评估6V/3A高效同步降压稳压器。
