SA51510HFP

正在量產
Datasheet
22W单声道模拟输入音频放大器
    Part NumberSA51510HFP
    Inputs模拟
    Ch(#)1
    Vs_min(V)4.5
    Vs_max(V)28
    Load_min(Ω)1.8
    Po(W/Ch)22
    THD+N(%) @ 1W0.03
    SNR(dB)102
    Features / Special Function
    PackageTSSOP16E
    • 宽供电电压范围
    •      --4.5V至28V，具有欠压和过压保护
    •      --符合ISO-16750-2标准的40V抛负载保护
    • 高输出功率能力
    •      --14.4V供电4 Ω负载总谐波失真+噪声(THD+N)为10%时输出功率为22W
    •      --28V供电8 Ω负载总谐波失真+噪声(THD+N)为1%时输出功率为38W
    • 音频性能优异
    •      --12V供电4 Ω负载输出1W时总谐波失真+噪声(THD+N)为0.03%
    •      --102dB信噪比(A加权)
    • 全面防护
    •      --欠压保护，过压保护，过温保护，过流保护，直流检测保护，且具有自动恢复功能
    •      -- 可选的扬声器功率限制功能
    • 负载诊断功能:
    •      --负载开路和短路
    •      --输出对地、输出对电源短路和输出间短路
    • 符合AEC-Q100 Grade 1 标准:
    •      --工作温度范围: -40℃~ 125℃
    •      --设备HBM ESD符合分类等级H2
    •      --设备CDM ESD符合分类等级C3
    • 模拟差分/单端输入
    • 集成扩频和可编程的slew rate控制，优化EMC性能
    • 紧凑型封装：TSSOP16E

    評估板

    • 1

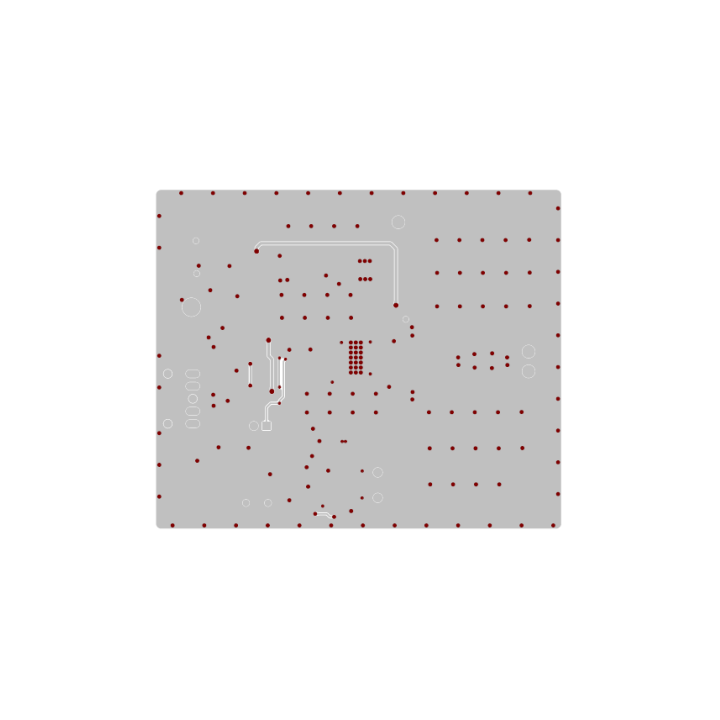

      評估板照片

    • 2

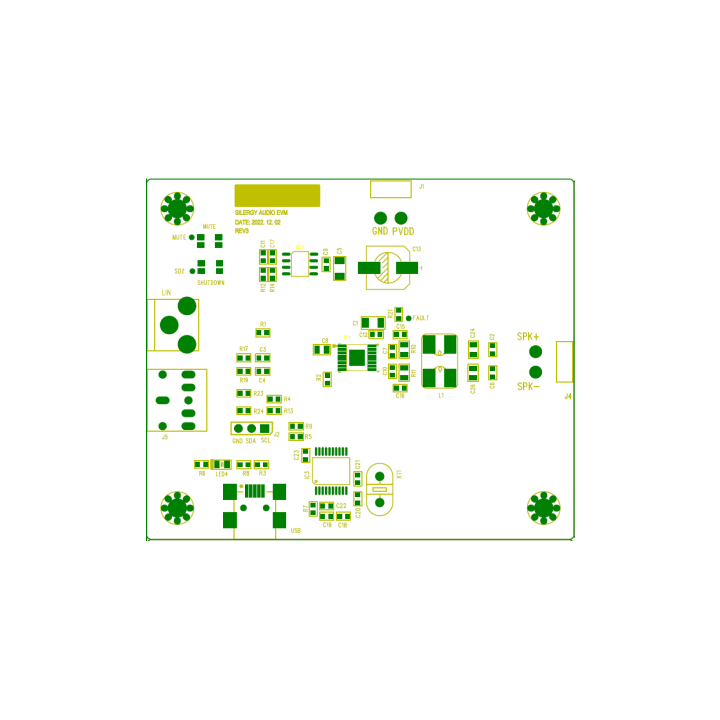

      評估板照片

    • 3

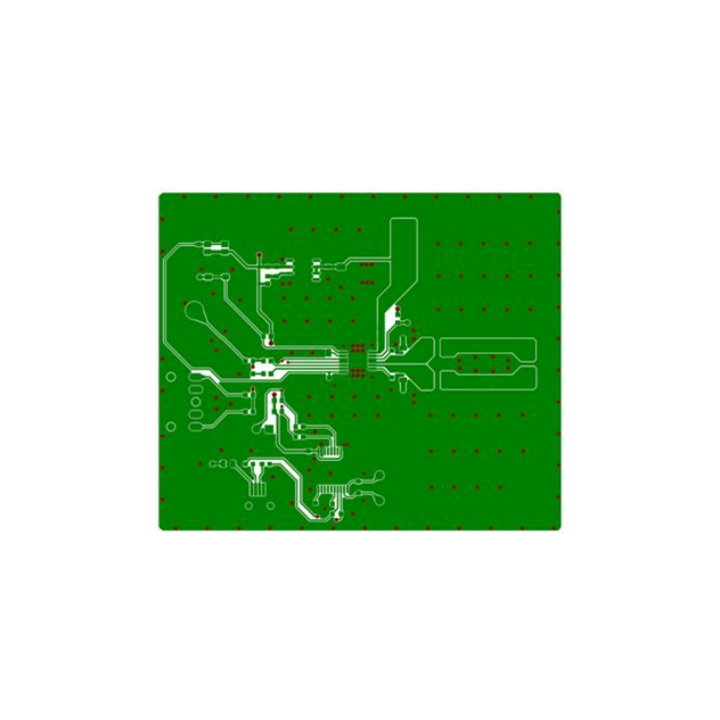

      評估板照片

    EVB_SA51510HFP

    EVB_SA51510HFP 适用于评估22W单声道模拟输入音频放大器SA51510HFP。
