高效快速响应，3A，30V输入同步降压稳压器
| Part number | SQ20953AIC |
|---|
| Channel(#) | 1 |
|---|
| Vin (min) (V) | 4.5 |
|---|
| Vin (max) (V) | 30 |
|---|
| Switching frequency (min)(kHz) | 500 |
|---|
| Switching frequency (max)(kHz) | 2500 |
|---|
| Vout (min) (V) | 0.6 |
|---|
| Vout (max) (V) | 5.5 |
|---|
| Iout (max) (A) | 3 |
|---|
| Vout2 (min)(V) | |
|---|
| Vout2 (max )(V) | |
|---|
| Iout2 (max)(A) | |
|---|
| Vref accuracy (±%) | 3(over temperature) |
|---|
| Vout accuracy(±%) | |
|---|
| Control mode | Clock+Ipeak |
|---|
| Duty cycle (max)(%) | 90 |
|---|
| Operation mode | Auto PFM |
|---|
| Iq (typ) (uA) | 19 |
|---|
| Features | |
|---|
| Package | TSOT23-8 |
|---|
| Operating temperature range(°C) | -40 to 125 |
|---|
| Functional safety category | |
|---|
- 内部开关低导通电阻(Top/Bottom)：110/70mΩ
- 4.5-30V输入电压范围
- 内部补偿
- 内部1ms软启动限制了浪涌电流
- 可调开关频率范围：500kHz至2.5MHz
- 3A输出电流能力
- 1.5％0.6V参考
- 低静态电流
- 逐周期峰值电流限制
- 短路保护
- 热关机和自动恢复
- 符合RoHS标准且无卤素
- 紧凑型包装：TSOT23-8

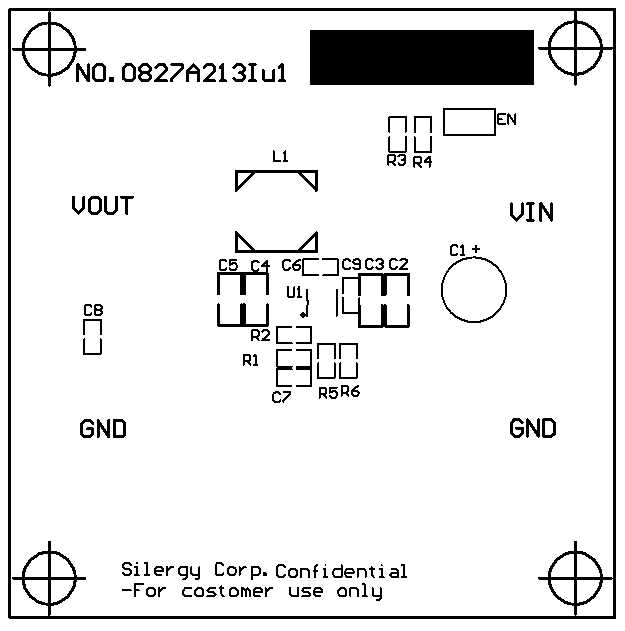

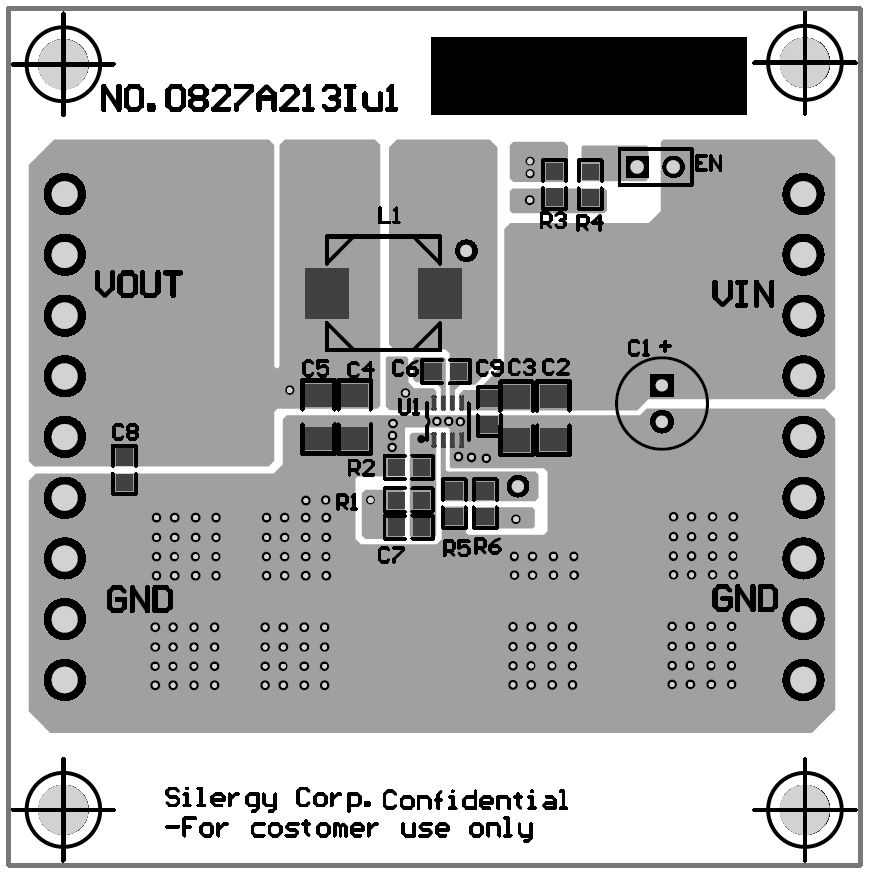

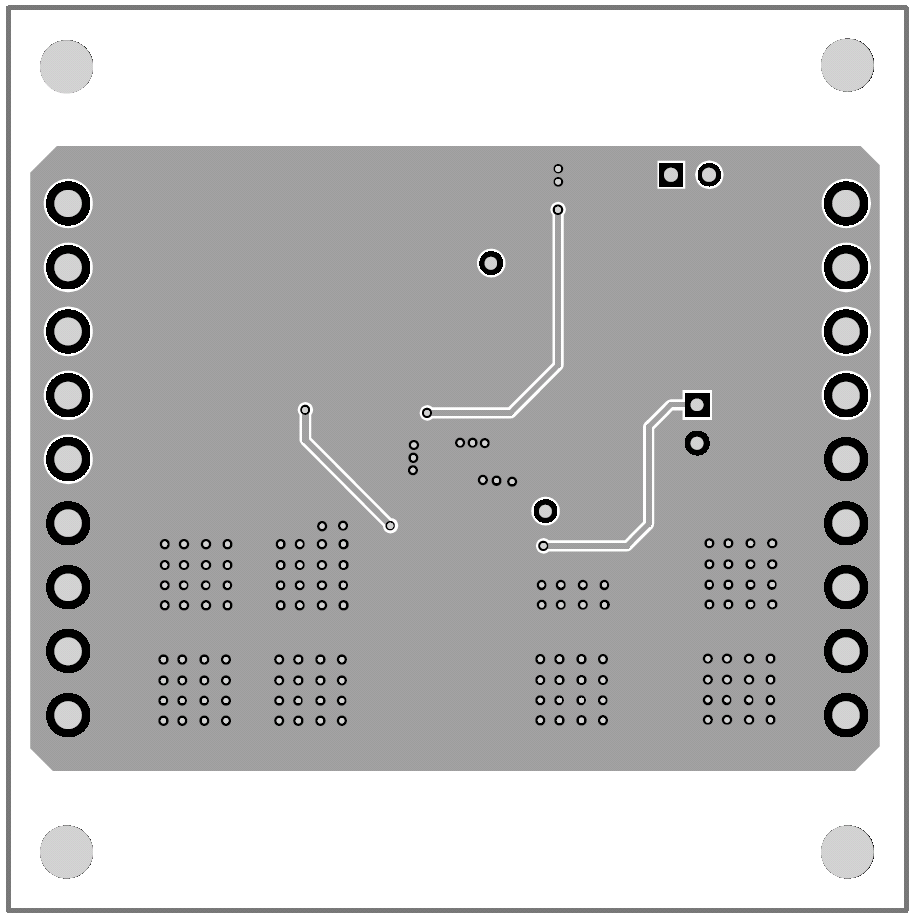

評估板
EVB_SQ20953AIC用于评估快速响应的3A，30V同步降压稳压器。 SQ20953AIC带使能控制，输出电压可选。
