SQ24201E2DED

正在量產
Datasheet
可编程限流低损耗配电开关
    Part numberSQ24201E2DED
    Vin (min) (V)2.5
    Vin (max) (V)5.5
    Vabs cont. (max) (V)6
    Iout (max) (A)2
    Protection modeOCP, OTP
    Over current responseCurrent limiting
    Current limit (A)Adjustable
    Fault responseAuto-recovery
    Ron (typ) (mΩ)65
    Certification recognitionUL2367,IEC62368-1
    Iq (typ) (uA)45
    Enable logicLow
    Soft startFixed
    FeaturesReverse blocking, OCP alert
    PackageDFN2×2-6
    Operating temperature range(°C)-40 to 125
    Functional safety category
    • 输入电压：2.5V至5.5V
    • 极低电源路径电阻： 65mΩ （典型值）
    • 高达2A可调限流
    • 反向阻断 （无体二极管）
    • 快速反向恢复
    • 过流和故障情况下的故障标志 （OCB）输出
    • 关断时，OUT可强制高于IN
    • 内置软启动
    • 符合RoHS 标准且无卤素
    • 紧凑型封装： DFN2×2-6
    • UL认证编号：UL-US-2435031-0

    評估板

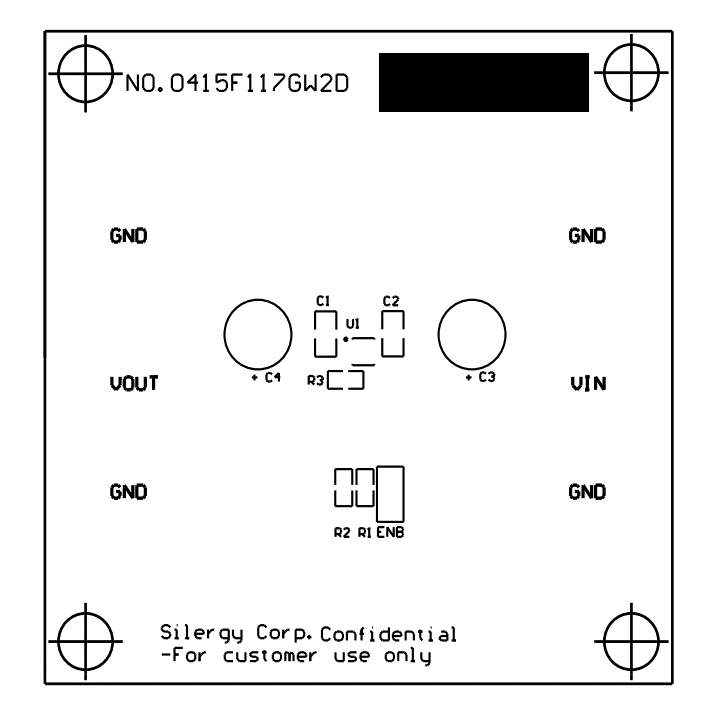

    • 24201E2-1

      評估板照片

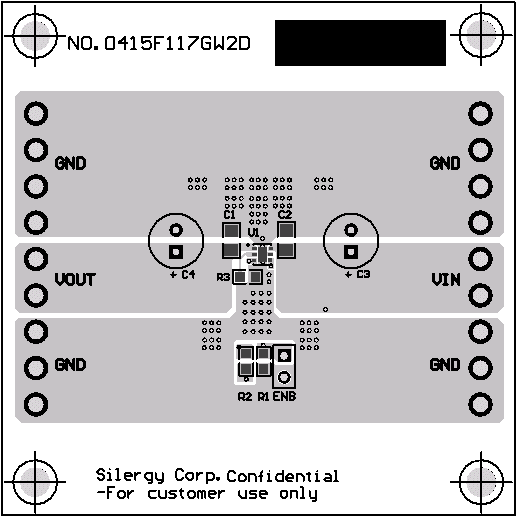

    • 24201E2-2

      評估板照片

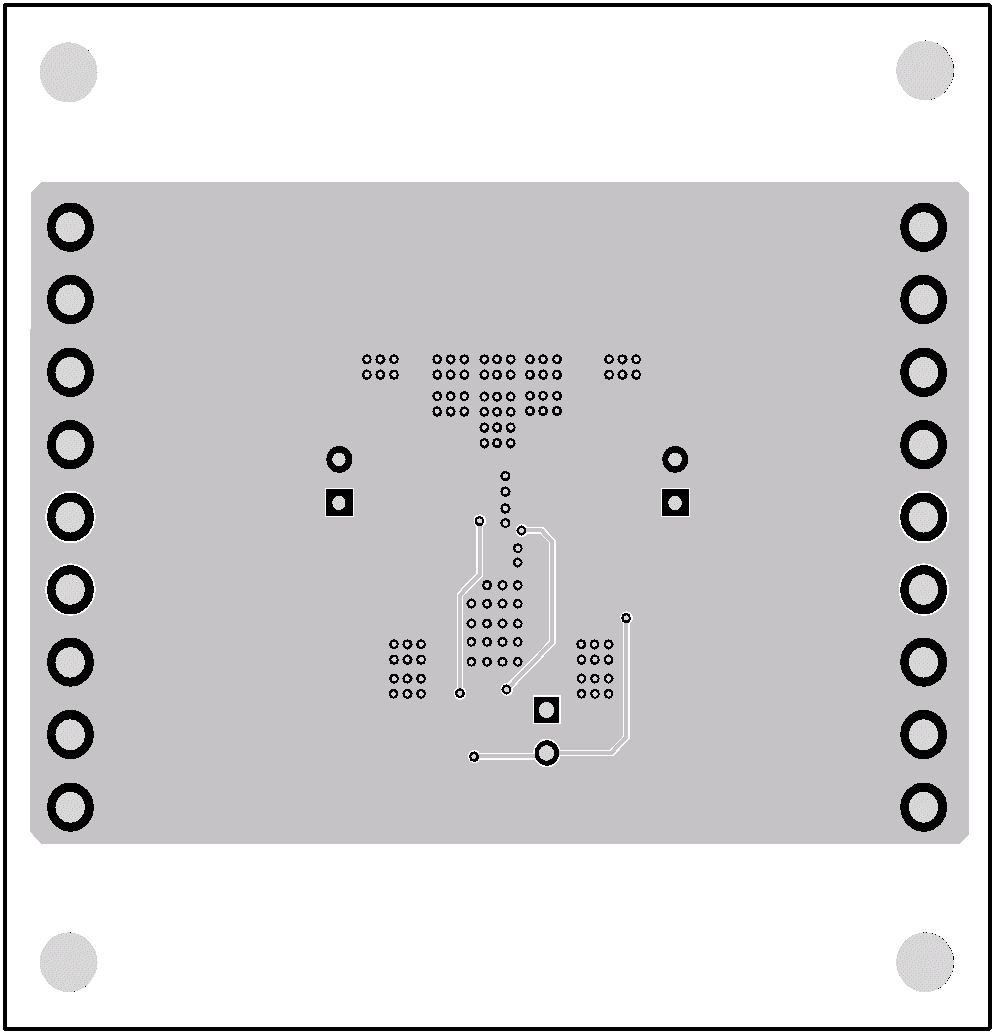

    • 24201E2-3

      評估板照片

    EVB_SQ24201E2DED

    EVB_SQ24201E2DED评估板适用于评估2.5V- 5.5V 输入，带可编程限流的低损耗配电开关SQ24201E2DED。
