SQ24301DSD

正在量產
Application Note
1A超低压差线性稳压器
    Part NumberSQ24301DSD
    Vin_min (V)1.6
    Vin_max (V)5.5
    Vo_min (V)1
    Io_max (A)1
    Dropout Voltage (mV)320mV@VOUT=1.5V 180mV@VOUT=2.8
    Protection Mode
    Features / Special Function限流保护
    PackageDFN3x3-6
    • 输入电压范围：1.6~5.5V
    • 输出电压精度：±5%
    • 高达1A输出电流
    • 低压差：
    • IOUT=1A, VOUT=1.5V时，压差为0.32V（典型值）
    • IOUT=1A, VOUT=2.8V时，压差为0.18V(典型值）
    • 限流保护
    • 热关断保护
    • 静态电流：60μA
    • 输出自放电功能
    • 过温保护
    • 符合RoHS标准且无卤素
    • 紧凑型封装：DFN3×3-6

    評估板

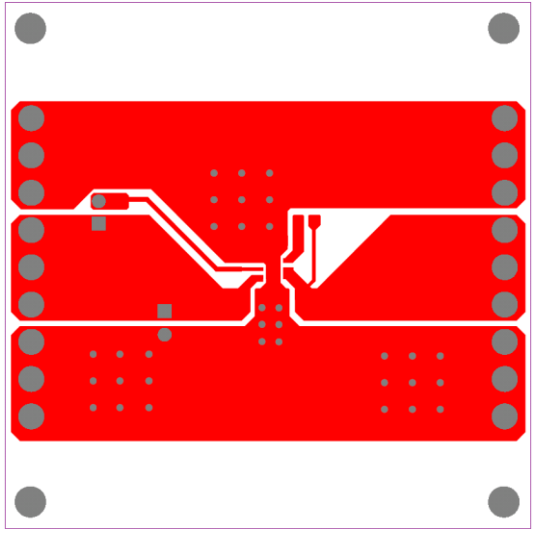

    • 24301-1

      評估板照片

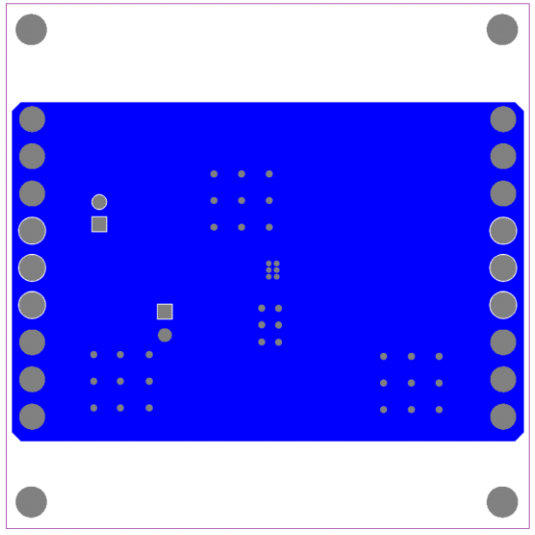

    • 24301-2

      評估板照片

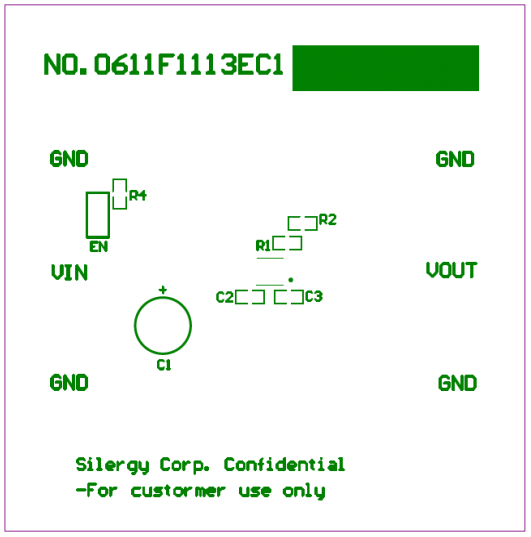

    • 24301-3

      評估板照片

    EVB_SQ24301DSD

    EVB_SQ24301DSD 评估板适用于评估1.6~5.5V输入，1V输出，1A低压差线性稳压器SQ24302DSD。
