推挽输出的DDR终端稳压器
| Part number | SQ24335BTDD |
|---|
| Vin (max) (V) | 3.5 |
|---|
| Vin (min) (V) | 2.375 |
|---|
| Iout (max) (A) | 2 |
|---|
| Output type | Adjustable |
|---|
| Vout (max) (V) | 1.8 |
|---|
| Vout (min) (V) | 0.4 |
|---|
| Iq (typ) (uA) | 700 |
|---|
| PSRR at 100kHz (dB) | |
|---|
| Accuracy (±%) | ±12mV |
|---|
| Features | Enable,Auto-discharge,Over current protection,Thermal shutdown |
|---|
| Operating temperature range(°C) | -40 to 125 |
|---|
| Package | DFN2×2-10 |
|---|
| Functional safety category | |
|---|
- 输入电压：支持2.5V供电轨和3.3V供电轨
- VLDOIN管脚电压范围：1.1V至3.5V
- 2A 峰值灌电流和拉电流
- 推挽输出终端稳压器，包含压降补偿
- 要求最小陶瓷输出电容为10µF
- S3支持高阻抗, S4/S5与S3/S5输入支持软停
- 遥感（VOSNS）
- ±10mA缓冲基准（REFOUT）
- REFIN/2 ±1% 精度 (REFOUT)
- 内置软启动，UVLO和OCL
- 热关断保护
- 支持DDR，DDR2，DDR3，DDR3L，低功耗DDR3，DDR4 VTT应用
- 紧凑型封装：散热型DFN2x2-10

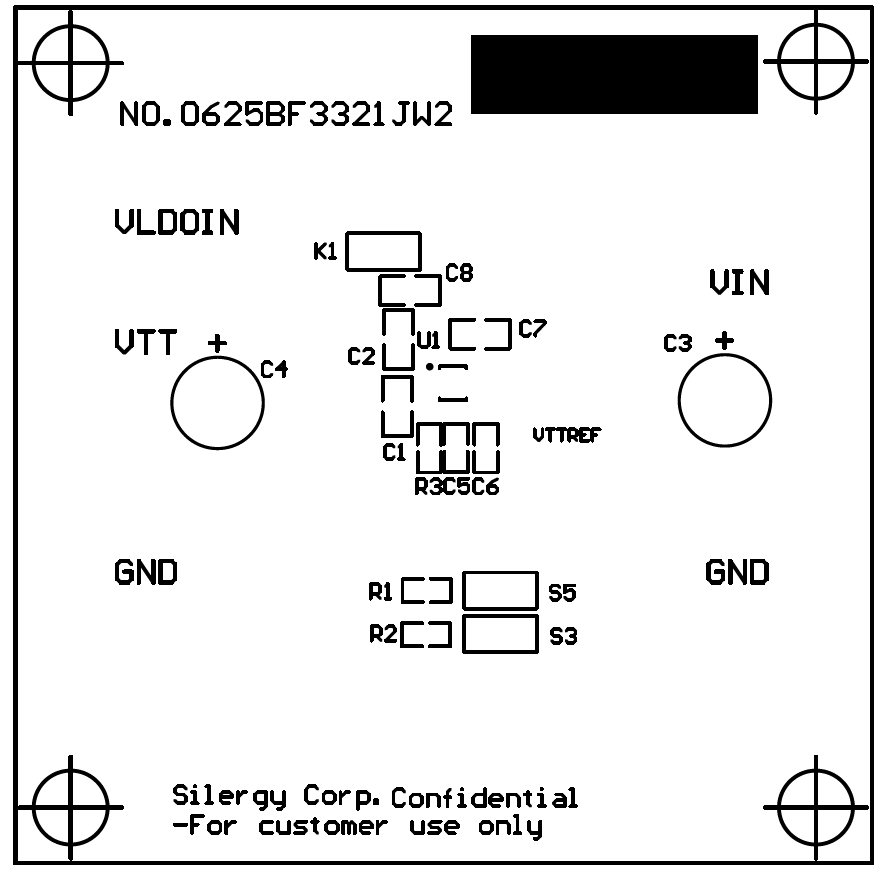

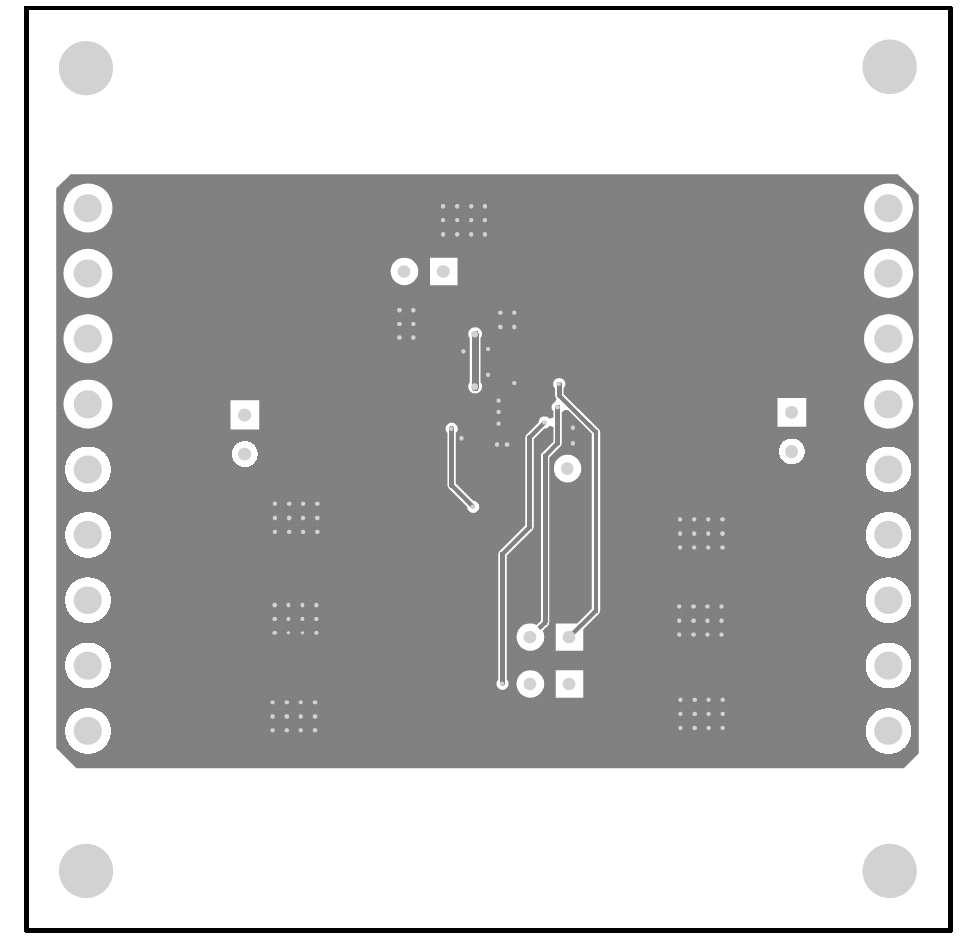

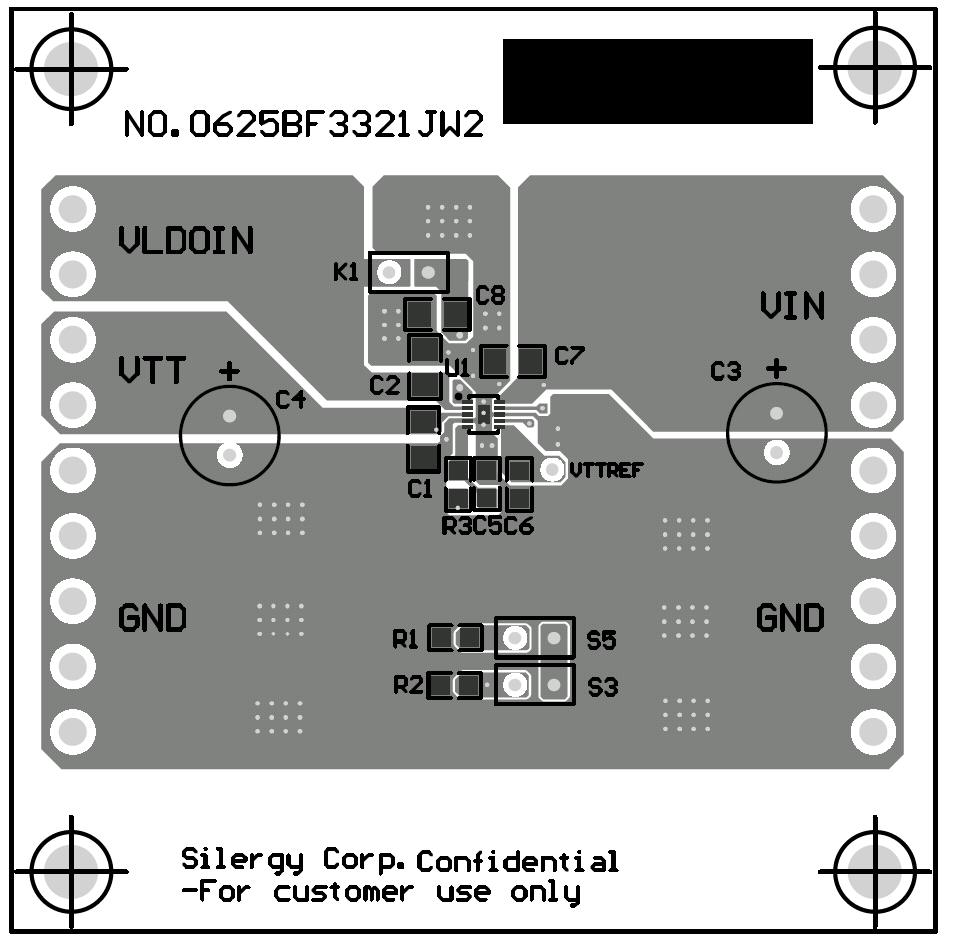

評估板
EVB_SQ24335BTDD 评估板适用于评估2.5V~3.3V输入的推挽输出DDR终端稳压器 SQ24335BTDD。
