2.7V ~ 16V输入, 10A, 6mΩ 可编程限流开关
| Part number | SQ24810QMQ |
|---|
| Vin (min) (V) | 2.7 |
|---|
| Vin (max) (V) | 16 |
|---|
| Vabs cont. (max) (V) | 18 |
|---|
| Iout (max) (A) | 10 |
|---|
| Protection mode | OVP, OCP, UVP, OTP |
|---|
| Over current response | Circuit breaker |
|---|
| Current limit (A) | Adjustable |
|---|
| Fault response | Latch-off |
|---|
| Ron (typ) (mΩ) | 6 |
|---|
| Certification recognition | UL2367,IEC62368-1 |
|---|
| Iq (typ) (uA) | 120 |
|---|
| Enable logic | High |
|---|
| Soft start | Adjustable |
|---|
| Features | Power good |
|---|
| Package | QFN2×2-10 |
|---|
| Operating temperature range(°C) | -40 to 125 |
|---|
| Functional safety category | |
|---|
- 宽输入电压范围：2.7V至16V， 绝对最大额定电压20V
- 极低电源路径电阻RPWPT ：3.3V/5V/12V VIN时为6mΩ(典型值)
- 10A输出电流
- ±10%负载电流监控精度 (IOUT≥3A)
- 可编程软启动时间
- 可编程过压阈值
- 可编程过流响应时间（定时器）
- 电源正常指示 （PG）
- 故障响应： 闭锁式
- 独立开/关控制输入
- 热关断保护
- 输出快速放电功能
- 紧凑型封装： QFN2×2-10

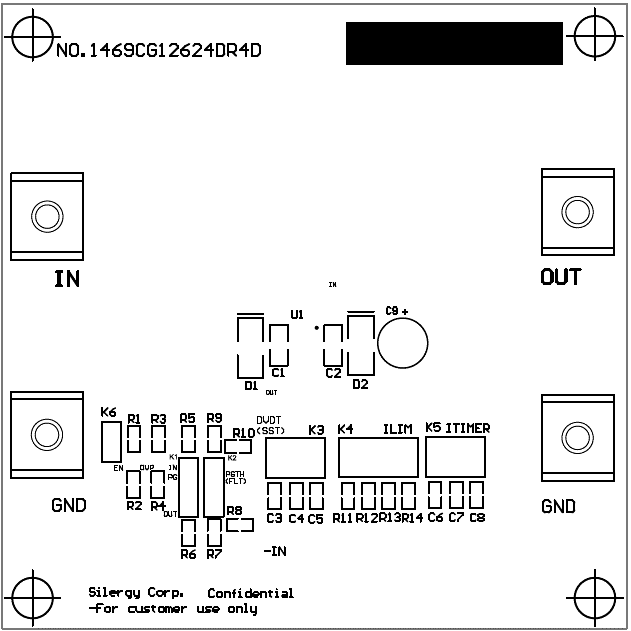

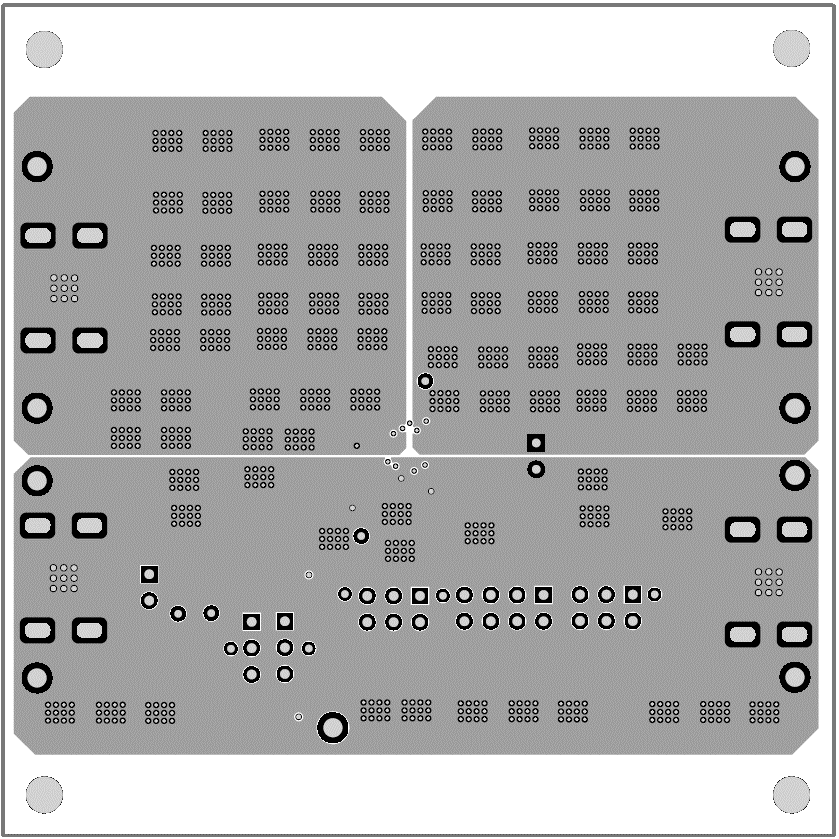

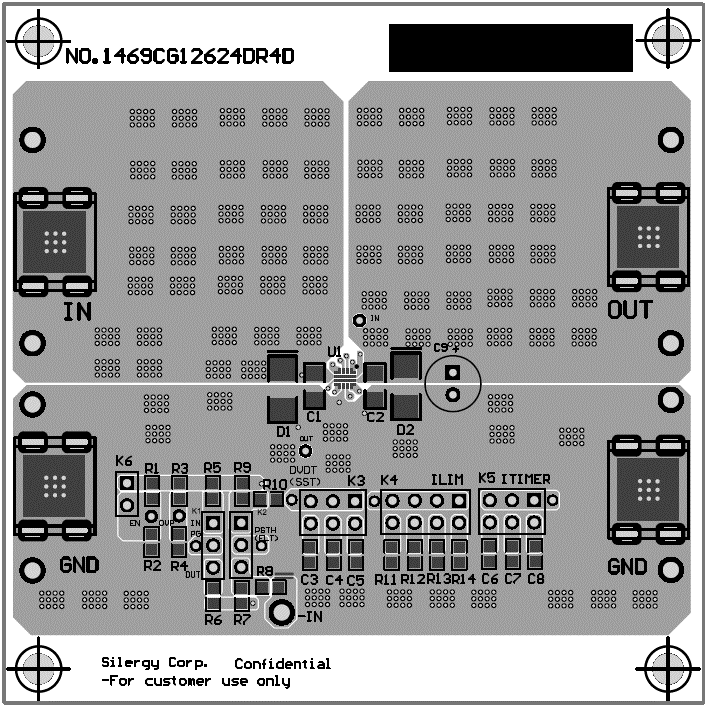

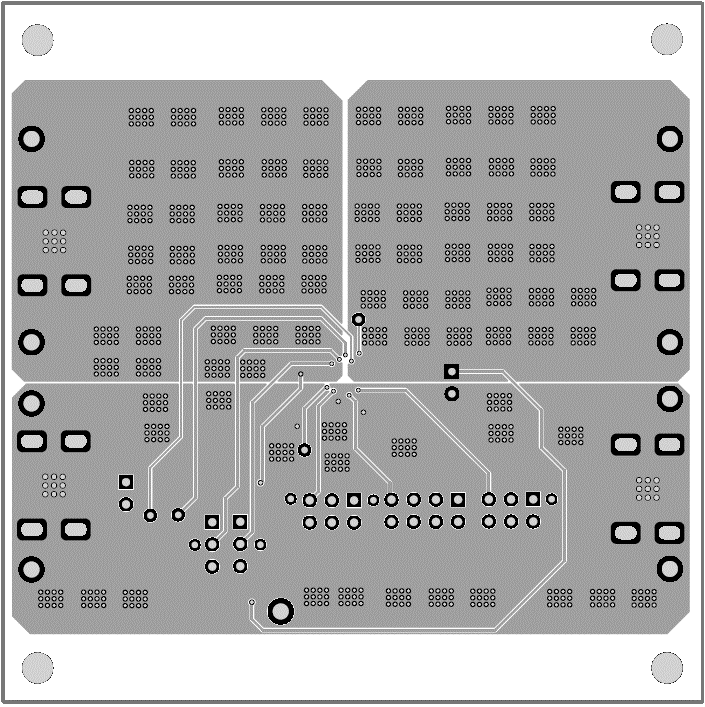

評估板
EVB_SQ24810QMQ 评估板适用于评估2.7V ~ 16V输入, 10A, 6mΩ 可编程限流开关SQ24810QMQ。
