SQ24905CQEQ

正在量產
Datasheet
带数字电源，能量监测和PMBus 接口的热插拔控制器
    Part NumberSQ24905CQEQ
    Vin_min (V)4.5
    Vin_max (V)20
    Io_max (A)
    Rdson1
    Channels1
    Enableactive high
    Features / Special FunctionHot Swap Controller with Digital Power, Energy Monitor and PMBus Interface
    PackageQFN5x5-32
    • 输入电压范围：4.5V 至 20V
    • ±0.6%精度，12位ADC，用于测量VIN, VOUT, IOUT 和温度
    • 分离式热插拔和电源监控输入，用于额外的外部ADC滤波
    • 320ns 短路响应时间
    • 5mV 至 25mV VSENSE 电阻可编程限流
    • 可编程启动限流
    • 1%精度的UV, OV 和 PWRGD阈值
    • 具有可配置警告和关断阈值的远程温度感应
    • 监测到MOSFET健康故障后关断
    • FAULT_N开漏输出
    • 多功能GPO输出引脚：

                 - SMBAlert 模式

                 - 通用数字输出模式

                 - 数字比较器模式

                  - CONV 功能模式

    • 报告功率和能耗随时间变化
    • 峰值检测寄存器，用于电压，电流和功率监控
    • PROCHOT功率调节功能，可精确控制系统功耗
    • PMBus 快速模式兼容接口和SPI接口
    • 湿度敏感度等级（MSL):3
    • 封装：QFN 5x5-32

    評估板

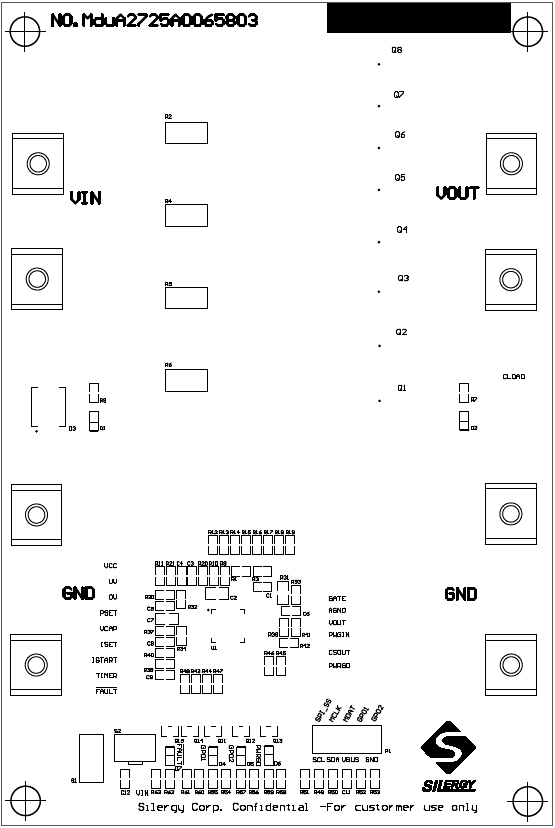

    • 24905C-1

      評估板照片

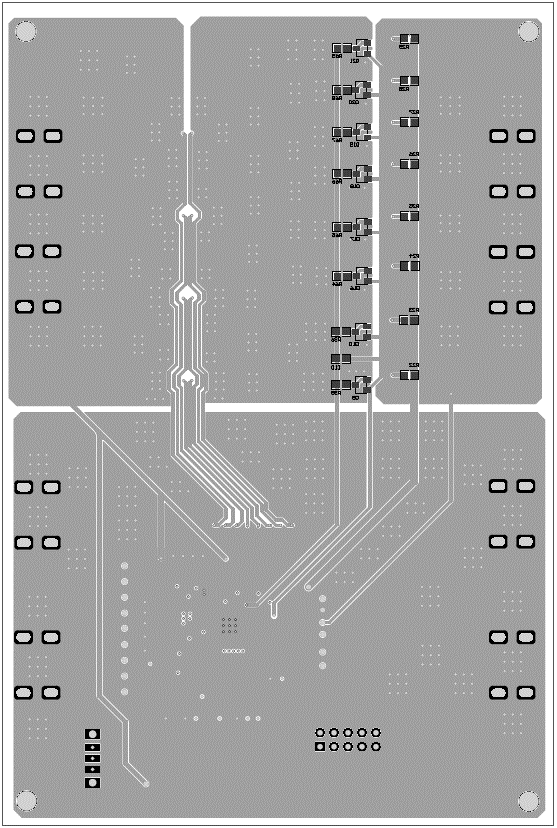

    • 24905C-2

      評估板照片

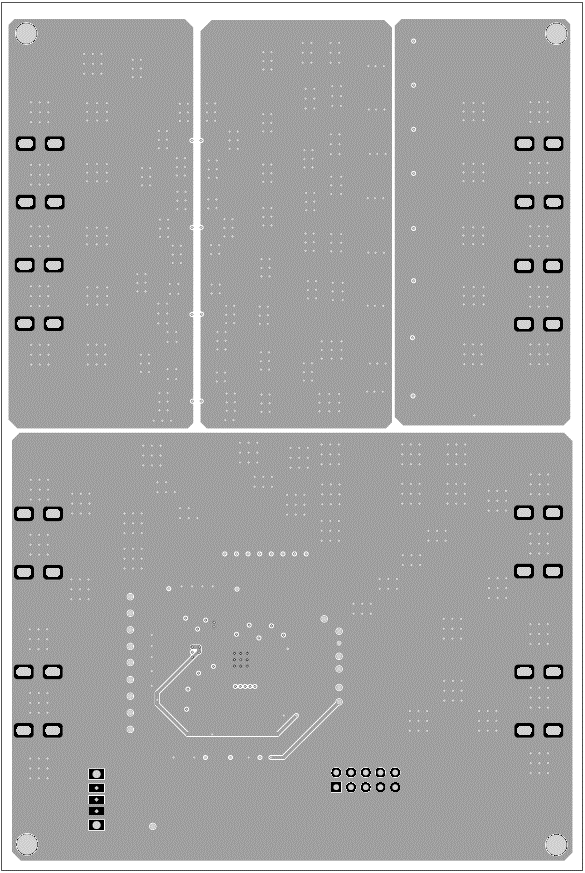

    • 24905C-3

      評估板照片

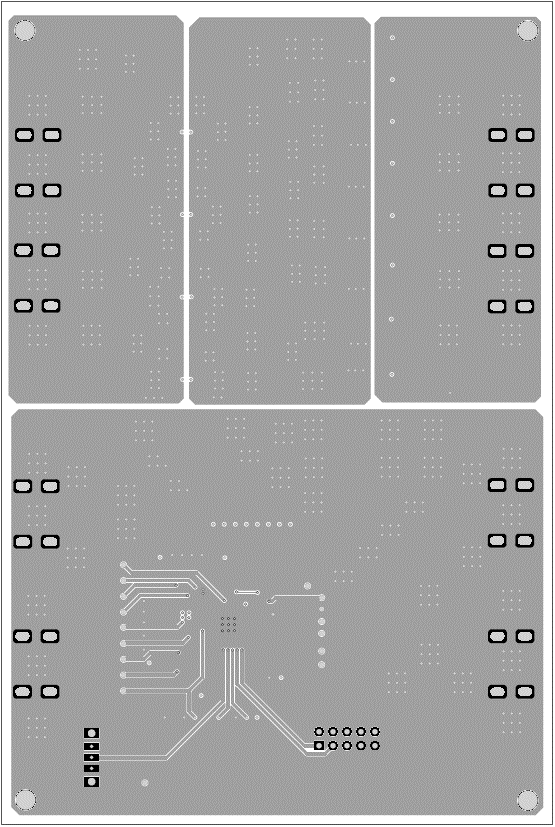

    • 24905C-4

      評估板照片

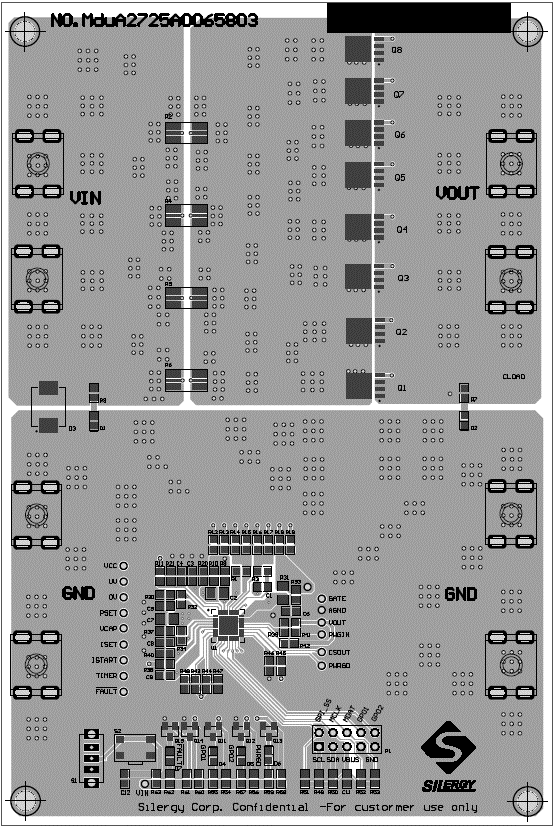

    • 24905C-5

      評估板照片

    EVB_SQ24905CQEQ

    EVB_SQ24905CQEQ 评估板适用于评估带数字电源，能量监测和PMBus 接口的热插拔控制器SQ24905CQEQ。
