60V同步型4开关Buck-Boost 控制器
| Part Number | SQ25001QEQ |
|---|
| Vin_min (V) | 6 |
|---|
| Vin_max (V) | 60 |
|---|
| Io_max (A) | NA |
|---|
| Channels | 1 |
|---|
| Vref (V) | 0.8 |
|---|
| Vref Accuracy | ±1% |
|---|
| Fsw (MHz) | 0.15~0.4 |
|---|
| Iq (uA) | NA |
|---|
| Temp Range | -40˚C to 125˚C |
|---|
| Topology | Buck-Boost |
|---|
| Soft Start | programmable |
|---|
| Features / Special Function | Output UV/OU Monitor Redundancy |
|---|
| Package | QFN5×5-32 |
|---|
• 4开关单电感结构
• 6V - 60V 宽范围输入供电电压
• 输出电压4.5V - 30V 可设
• 峰值驱动电流大于3A
• 0.8V ±1% 反馈基准电压精度
• 灵活可编开关频率：150kHz to 400kHz
• 外部可调启软动时间
• 可选轻载高效模式
• 平滑的预偏置启动
• 可设展频
• 输出电压指示
• 报错指示
• 逐周期限流保护
• 输出电压过欠压保护
• 输出电流过流保护
• 过温度保护
• 封装：QFN5×5-32
• 湿敏等级：MSL3

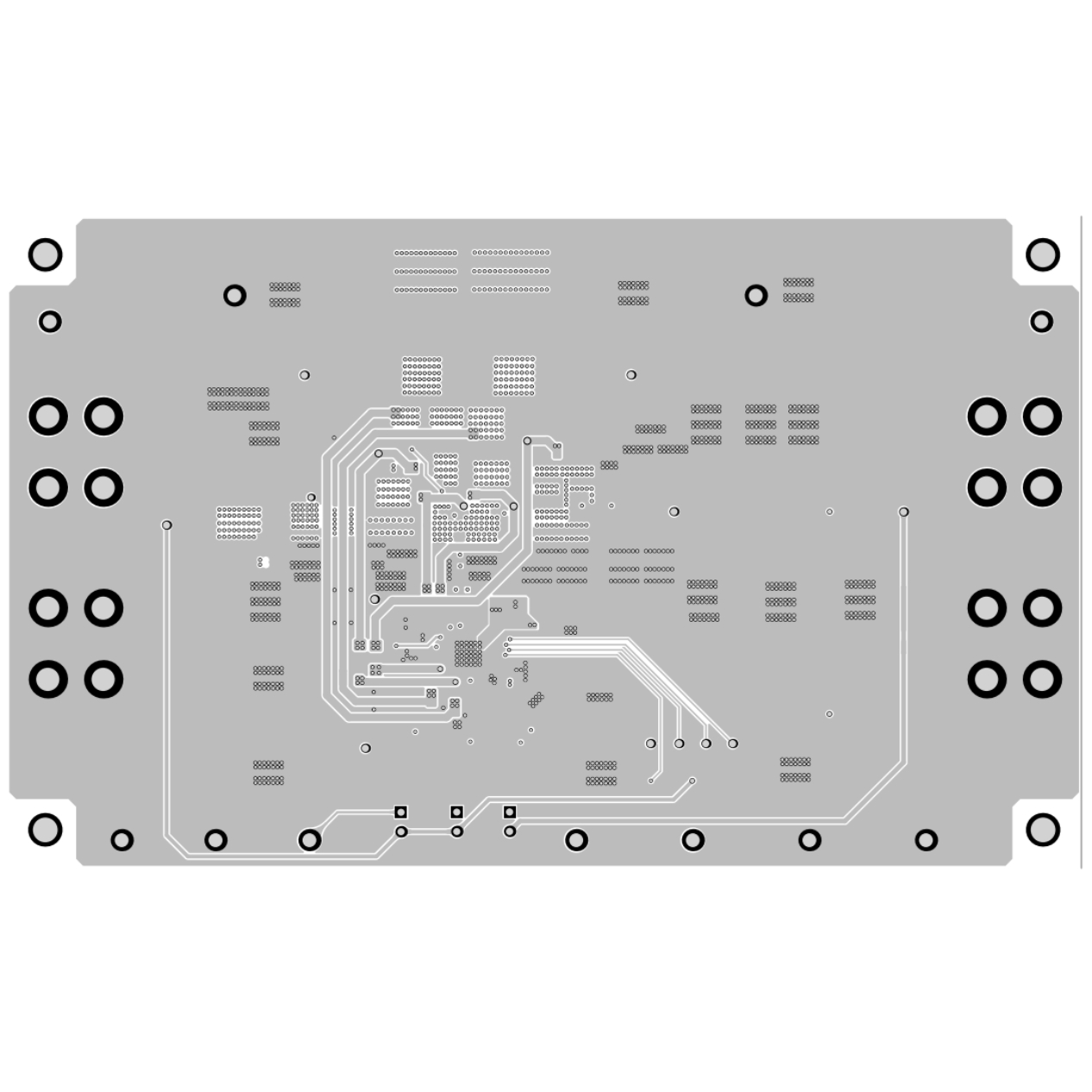

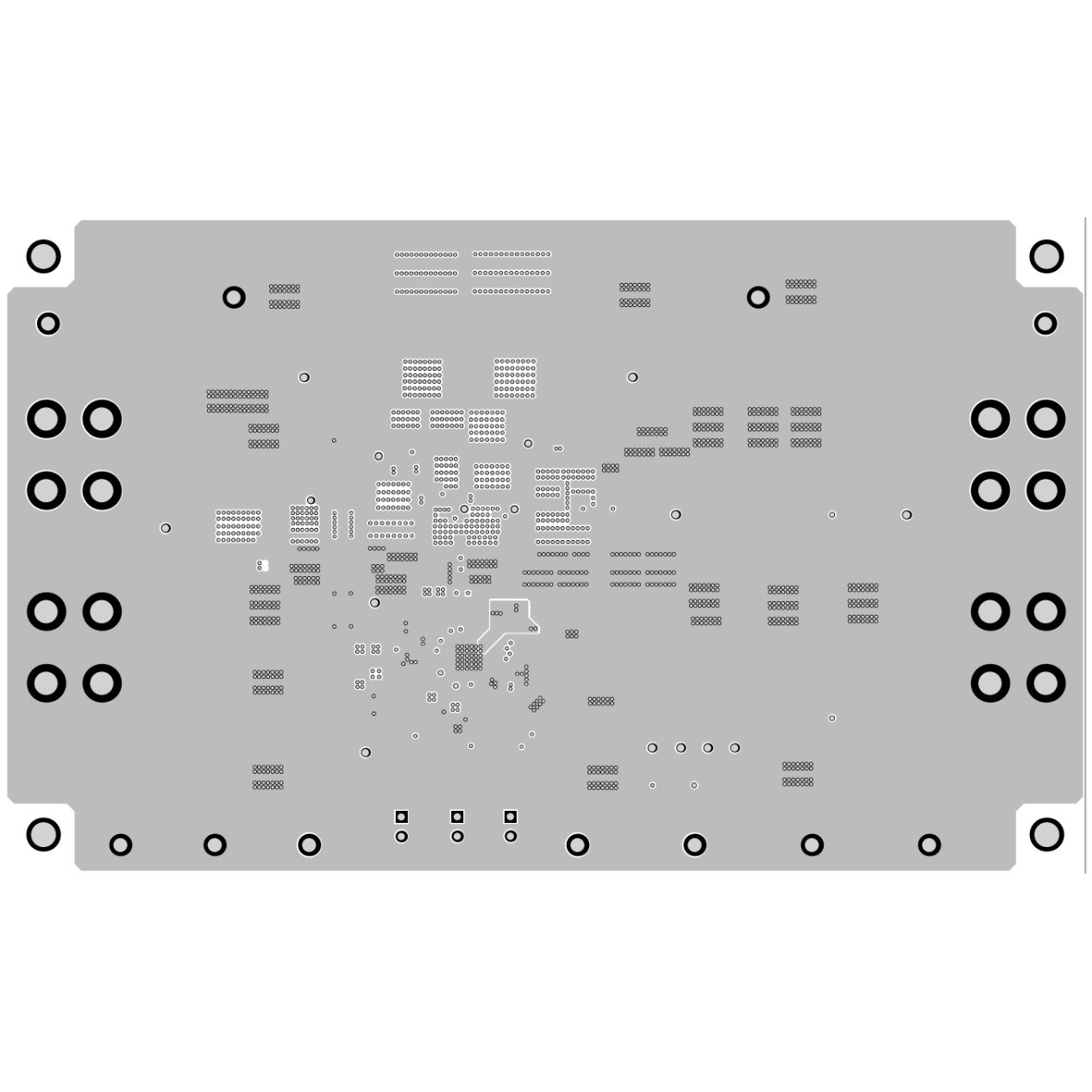

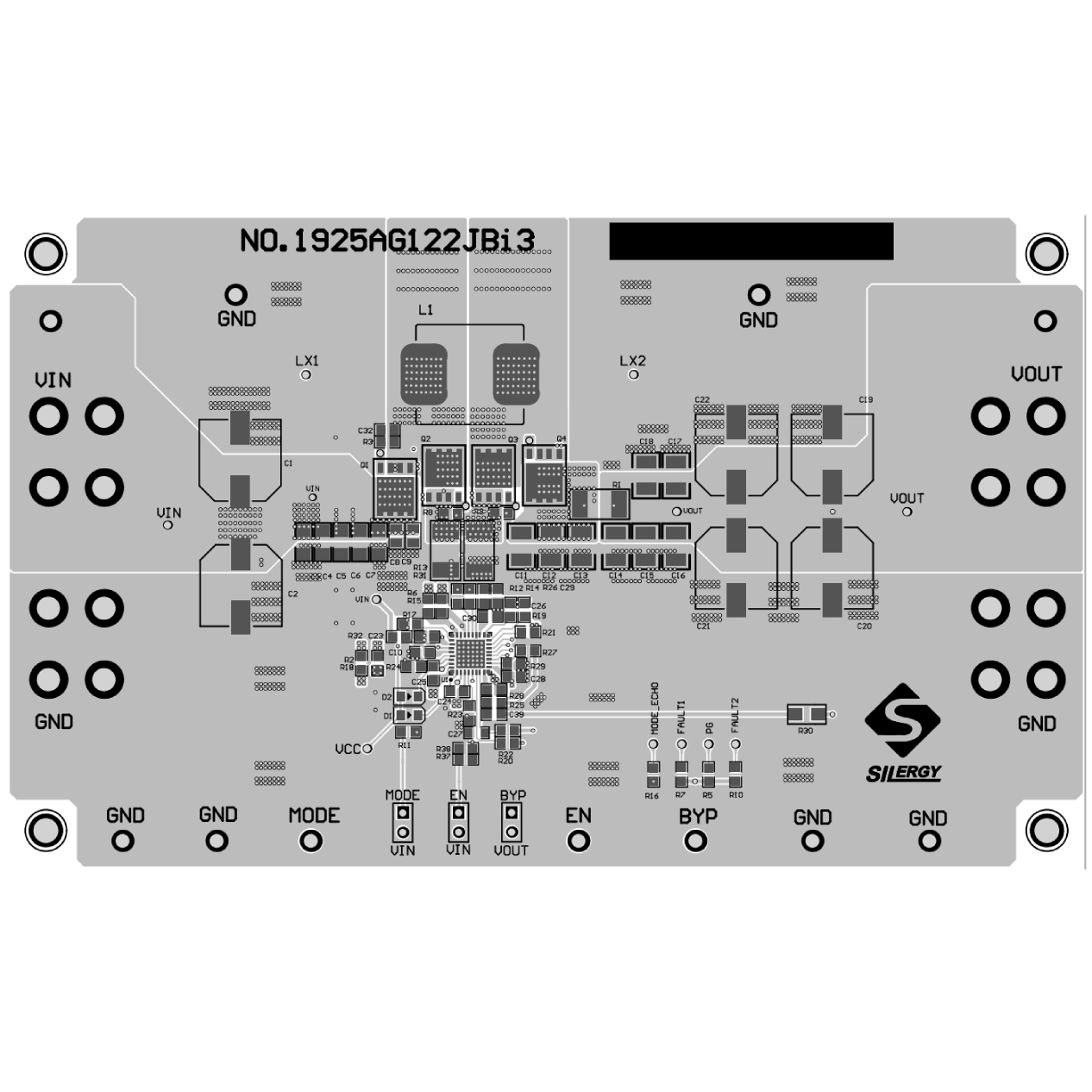

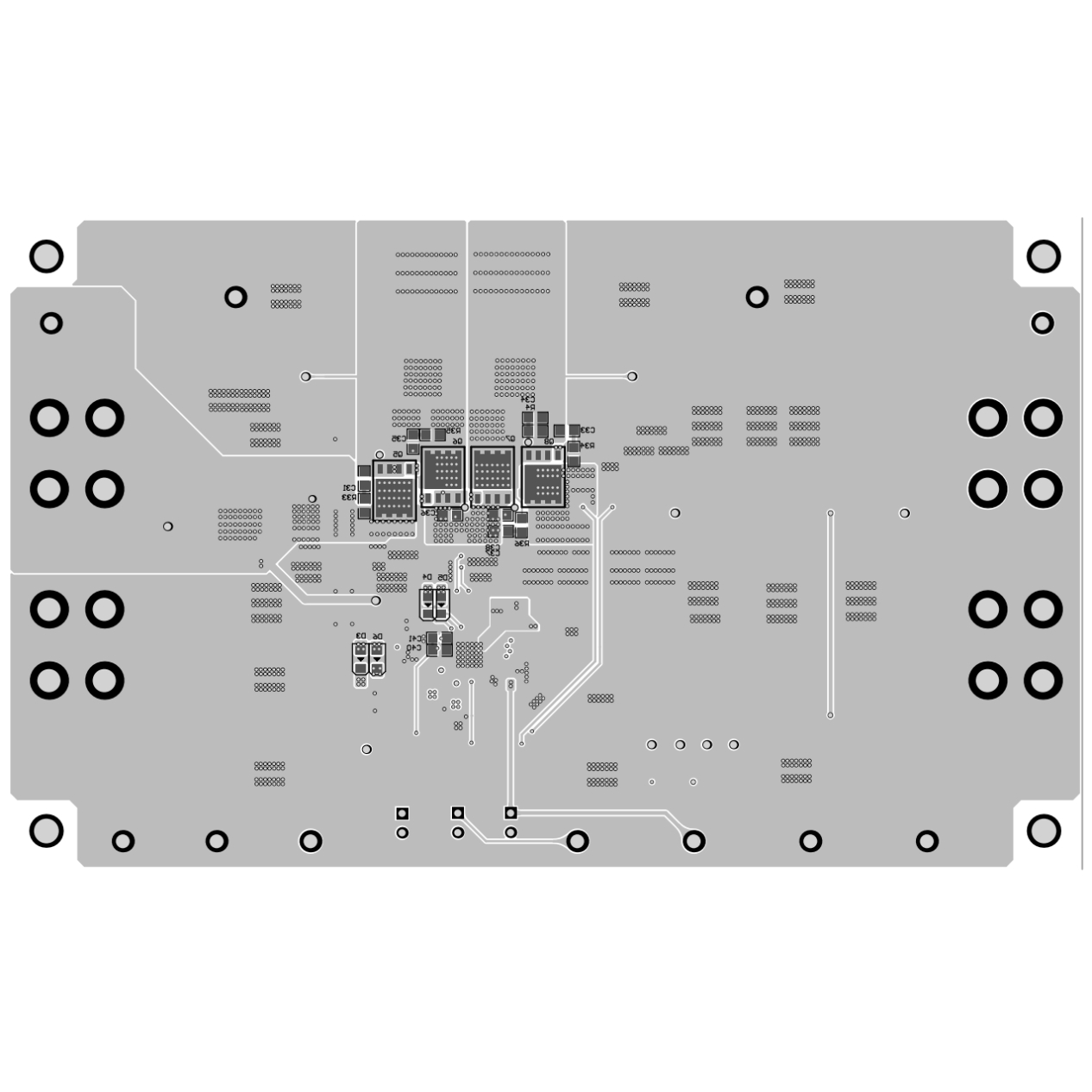

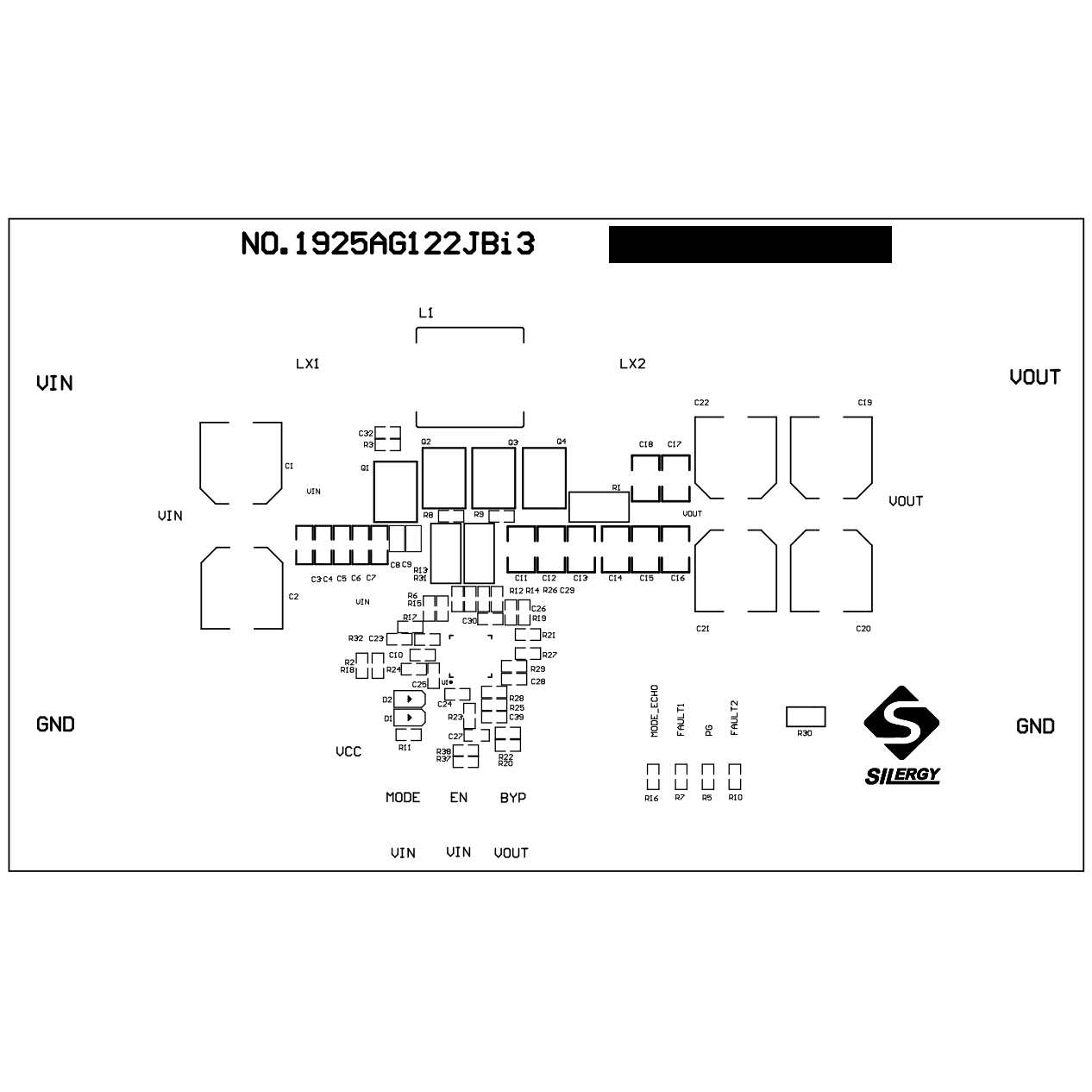

評估板
EVB_SQ25001QEQ评估板用于评估60V 同步型4开关Buck-Boost 控制器。
